Stropy w Kamienicach Przedwojennych: Rodzaje i Naprawy

Zastanawiając się nad fenomenem przedwojennych kamienic, nieuchronnie natrafiamy na ich fascynującą, choć często niedocenianą strukturę – stropy. To właśnie one, niczym ciche serca tych budowli, od dziesięcioleci dźwigają ciężar historii i codziennego życia, nierzadko kryjąc w sobie świadectwo dawnej myśli inżynierskiej. Krótko mówiąc: stropy w kamienicach przedwojennych to zróżnicowane konstrukcje, od drewnianych po żelbetowe, które wymagają specjalistycznej wiedzy w zakresie diagnostyki i naprawy ze względu na wiek i potencjalne uszkodzenia.

Zrozumienie ewolucji i specyfiki konstrukcyjnej tych elementów to podróż w czasie, podczas której odkrywamy innowacje minionych epok. Przyjrzyjmy się, jak różnorodność technologii budowlanych przełożyła się na ich trwałość i jakie wyzwania prezentują nam dzisiaj, w kontekście renowacji i adaptacji do współczesnych standardów. Dane dotyczące zastosowanych technologii i ich problemów stanowią fascynujące studium przypadku. Podane niżej wartości są orientacyjne i mogą różnić się w zależności od regionu oraz konkretnej zabudowy.

Z powyższych danych jasno wynika, że każdy rodzaj stropu, choć w swoim czasie był szczytowym osiągnięciem techniki, dzisiaj boryka się z unikalnymi problemami. Weźmy chociażby kwestię korozji belek stalowych w stropach odcinkowych – nie jest to tylko estetyczny mankament, ale realne zagrożenie dla stabilności konstrukcji, mogące prowadzić do jej częściowego, a nawet całkowitego zawalenia. Wykonanie kompleksowej ekspertyzy technicznej pozwala na ocenę realnego stanu belek i przewidywanie przyszłych problemów. Inżynier budownictwa, oceniając stopień korozji, często stosuje skaner ultradźwiękowy, który pozwala na określenie grubości pozostałego przekroju stali. To kluczowe, aby podjąć właściwe decyzje dotyczące remontu.

Warto również zwrócić uwagę na stropy drewniane, które mimo swojej długowieczności, są podatne na działanie czynników biologicznych, takich jak grzyby czy owady. Ich naprawa często wymaga zastosowania nowoczesnych technologii konserwacji drewna, a niekiedy nawet wymiany części elementów na nowe, odpowiednio zaimpregnowane. To, co kiedyś było standardem, dziś wymaga innowacyjnego podejścia, aby sprostać zarówno wymogom bezpieczeństwa, jak i oczekiwaniom estetycznym właścicieli i konserwatorów zabytków.

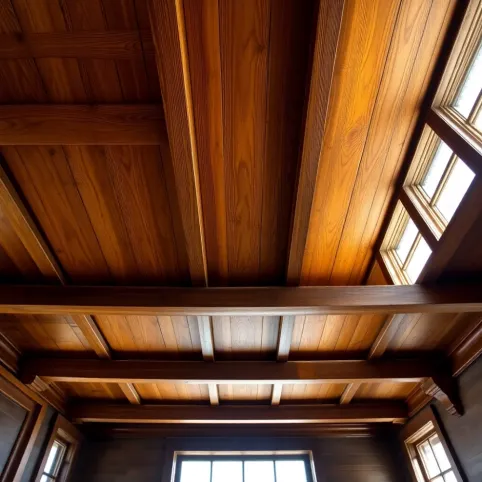

Stropy Drewniane: Charakterystyka i Problemy

Stropy drewniane, dominujące w zabudowie przedwojennej, charakteryzują się lekkością i stosunkowo szybkim montażem. Składały się zazwyczaj z drewnianych belek, często o przekroju prostokątnym, na których układano deskowanie, a następnie warstwy izolacyjne i wykończeniowe. Ich konstrukcja była z reguły prosta, opierająca się na belkach mocowanych w murach, co sprawiało, że były ekonomicznym i praktycznym rozwiązaniem.

Głównymi problemami, z którymi borykają się od lat, są zgnilizna i szkodniki drewna, wynikające najczęściej z zawilgocenia. Brak odpowiedniej wentylacji lub przecieki dachu to prosta droga do rozwoju grzybów i owadów, które w szybkim tempie potrafią zdewastować strukturę belek, zmniejszając ich nośność. Widok rozwarstwionego drewna, o zmienionej barwie, z charakterystycznym zapachem pleśni, to sygnał alarmowy dla każdego rzeczoznawcy budowlanego.

Innym powszechnym problemem są nadmierne ugięcia i drgania, wynikające z upływu czasu, zwiększenia obciążeń użytkowych lub po prostu z niedoszacowania pierwotnej nośności. Często w takich przypadkach mieszkańcy odczuwają "sprężynowanie" podłogi lub zauważają pęknięcia na suficie w pomieszczeniu poniżej. Jest to sygnał, że struktura pracuje pod znacznym obciążeniem i wymaga weryfikacji.

Trzeba pamiętać, że drewno, choć palne, w przypadku pożaru zachowuje się w sposób przewidywalny – zwęgla się powoli, co daje czas na ewakuację. Mimo to, zabezpieczenia przeciwpożarowe, zwłaszcza w starszych budynkach, często są niewystarczające. To sprawia, że ocena ryzyka pożarowego jest kluczowym elementem w renowacji takich obiektów.

Sklepienia i Stropy Masywne: Rodzaje i Zastosowanie

Wśród stropów masywnych, które nadawały kamienicom solidności i prestiżu, prym wiodły sklepienia oraz stropy odcinkowe na belkach żeliwnych, a później stalowych. Te konstrukcje, popularne już od pierwszej połowy XIX wieku, były wyznacznikiem trwałości i innowacyjności. Ich zastosowanie miało na celu eliminację ryzyka pożaru, które było wysokie w przypadku stropów drewnianych.

Jednym z najwcześniejszych przykładów innowacji był płaski strop w postaci płyty ceramicznej zbrojonej stalowymi płaskownikami, opatentowany w 1856 roku przez mistrza murarskiego J.F. To rozwiązanie, choć początkowo nie zdobyło szerokiej popularności, było prekursorem współczesnych konstrukcji żelbetowych. Świadczy o tym, jak wcześnie zaczęto eksperymentować z połączeniem ceramiki ze stalą w celu zwiększenia wytrzymałości.

Sklepienia, takie jak kolebkowe, krzyżowe czy gwiaździste, były nie tylko elementem konstrukcyjnym, ale również architektonicznym, często zdobionym. Ich budowa wymagała precyzji i doświadczenia, a ciężar własny był znaczny, co w kolei wymagało solidnych fundamentów i ścian. Dziś podziwiamy je jako dzieła sztuki inżynierskiej, ale ich naprawa bywa wyzwaniem ze względu na złożoność geometrii i konieczność zachowania oryginalnego charakteru.

Stropy odcinkowe, wypełnione cegłą lub innymi ceramicznymi elementami, opierały się na stalowych belkach dwuteowych. Ich zaletą była duża nośność i odporność ogniowa. Niestety, ich główna wada ujawnia się dopiero po latach – jest nią podatność na korozję belek stalowych, szczególnie w warunkach wilgotnych. To sprawia, że dzisiaj, po stu czy więcej latach, ich stan techniczny wymaga szczegółowej oceny i często pilnej interwencji.

Stropy Odcinkowe na Belkach Stalowych: Konstrukcja i Zagrożenia

Stropy odcinkowe, oparte na belkach stalowych z ceramicznym wypełnieniem, były w swoim czasie kwintesencją solidności. Ich konstrukcja polegała na ułożeniu belek stalowych (najczęściej dwuteowników) w rozstawie od 0,8 do 1,5 metra, a przestrzeń między nimi wypełniano ceramicznymi pustakami lub cegłami ułożonymi na zaprawie cementowo-wapiennej, często formując z tego łuki lub sklepionka. Na to nakładano warstwy wyrównawcze i posadzkę.

Główną przyczyną uszkodzeń tych stropów jest korozja stali belek. Problem dotyka szczególnie obszarów o podwyższonej wilgotności, takich jak piwnice, łazienki czy kuchnie, gdzie woda lub para wodna mają ułatwiony dostęp do metalowych elementów. Widziałem na własne oczy przypadki, gdzie dolna półka dwuteownika zredukowana była do cienkiej blaszki, a czasem wręcz znikała całkowicie, zamieniając się w rdzawy pył.

Taka degradacja belek nie tylko zmniejsza nośność stropu, ale również prowadzi do uszkodzeń ceramicznych wypełnień. Sklepienia pękają, pustaki kruszą się, a cały system traci swoją integralność. To, co było stabilne przez dziesięciolecia, nagle staje się tykającą bombą, prowadzącą w skrajnych przypadkach do częściowego lub całkowitego zawalenia się stropu.

Diagnostyka jest tu kluczowa. Często wymaga ona odsłonięcia belek w kilku punktach, gruntownego oczyszczenia z korozji i pomiaru grubości pozostałego przekroju. To bywa brudna robota, ale bez niej nie da się trafnie ocenić zagrożenia i zaplanować skutecznej naprawy. Niestety, zaniedbania w tym zakresie mogą mieć katastrofalne skutki, jak pokazują liczne wypadki zawaleń w starych kamienicach.

Stropy Żelbetowe i Gęstożebrowe w Dawnych Budynkach

Chociaż stropy żelbetowe kojarzą się głównie z budownictwem powojennym, pierwsze rozwiązania tego typu pojawiły się znacznie wcześniej. Opatentowane pod koniec XIX wieku, początkowo nie zdobyły dużej popularności, jednak z czasem, zwłaszcza w latach 20. i 30. XX wieku, zaczęły być coraz częściej stosowane. Wykorzystywano je zarówno w postaci pełnych płyt, jak i w kombinacji ze stalowymi belkami. Najstarszy znany strop gęstożebrowy pochodzi z 1877 roku, co pokazuje długą historię innowacji w tym zakresie.

Ciekawym i często spotykanym rozwiązaniem z przełomu XIX i XX wieku były stropy z cegły dziurawki. Wówczas, na wzór belek stalowych, układano je w szeregach, a ułożone w ten sposób cegły tworzyły konstrukcję nośną, często w połączeniu z cienką warstwą betonu lub zaprawy. To było próba stworzenia lekkiej, ale wytrzymałej konstrukcji, wykorzystującej dostępne materiały.

Stropy żelbetowe zapewniały dużą nośność, ognioodporność oraz trwałość. Ich głównymi problemami, które ujawniają się po wielu latach, są karbonatyzacja betonu i korozja zbrojenia. Karbonatyzacja to proces chemiczny, który obniża alkaliczność betonu, co z kolei prowadzi do degradacji warstwy ochronnej na zbrojeniu. W konsekwencji stal traci ochronę i zaczyna korodować, zwiększając swoją objętość i powodując spękania betonu.

Stropy gęstożebrowe, charakteryzujące się użyciem pustaków ceramicznych lub betonowych w celu zmniejszenia ciężaru własnego, również mogą cierpieć na uszkodzenia pustaków, zwłaszcza w miejscach narażonych na wilgoć lub nieprawidłowe obciążenia. Pustaki mogą pękać lub kruszyć się, co prowadzi do utraty sztywności i nośności. Diagnostyka tego typu stropów wymaga często badań niszczących, takich jak wykuwanie fragmentów, aby ocenić stan wewnętrzny konstrukcji.

Uszkodzenia Stropów: Przyczyny i Lokalizacje

Uszkodzenia stropów w starych kamienicach to złożony problem, często wynikający z kombinacji czynników. Jedną z głównych przyczyn jest korozja belek stalowych w stropach odcinkowych, o której już wspominaliśmy. Ale to nie jedyny winowajca. Równie problematyczne są zawilgocenia, które prowadzą do degradacji zarówno drewna, jak i betonu, oraz uszkodzeń mrozowych.

Często zaniedbany, a jednocześnie bardzo narażony na uszkodzenia element to balkony. Ich konstrukcje, często będące przedłużeniem stropów, są szczególnie wrażliwe na brak odpowiedniej izolacji przeciwwodnej i obróbek blacharskich. Woda opadowa, zamiast być odprowadzana, wnika w głąb konstrukcji, podcieka pod spód balkonów i sieje spustoszenie. Efektem są nie tylko uszkodzenia korozyjne belek stalowych, ale także ubytki płyt ceramicznych czy betonu, zwłaszcza w przypadku zastosowania cegły dziurawki, która ma tendencję do wchłaniania wody.

Przykładem takiego problemu jest balkon, gdzie znaczne uszkodzenia korozyjne belek nośnych połączone są z ubytkami płyty ceramicznej, sięgającymi otworów w cegle dziurawce. To klasyczny przypadek, który wymaga natychmiastowej interwencji, ponieważ zagraża bezpieczeństwu użytkowników. Diagnostyka takich uszkodzeń często obejmuje badania wizualne, pomiary wilgotności oraz nieinwazyjne badania strukturalne, takie jak georadar, który może wykryć obszary zawilgocenia czy pęknięcia.

Korozja Belek Stalowych: Diagnostyka i Skutki

Korozja belek stalowych jest bez wątpienia jednym z najgroźniejszych wrogów stropów odcinkowych w kamienicach przedwojennych. To niewidzialny wróg, który działa powoli, ale nieubłaganie, prowadząc do stopniowego osłabienia konstrukcji. Jej główne przyczyny to długotrwałe zawilgocenie, brak wentylacji, a także niska jakość materiałów użytych do budowy. Nikt nie pomyślał 100 lat temu o systemach drenażu stosowanych teraz. Jak to mówią, "co z oczu, to z serca", i tak stal sobie korodowała, ukryta pod cegłą i tynkiem.

Uszkodzenia korozyjne mogą doprowadzić do znacznego zmniejszenia przekroju belek, co obniża ich nośność do niebezpiecznego poziomu. W warunkach podwyższonej wilgotności, np. w piwnicach czy na parterach, gdzie zjawiska kapilarnego podciągania wody są częste, stan dolnych półek dwuteowników może być krytyczny. Widziałem kiedyś belkę, która wizualnie wyglądała na solidną, ale po skuciu tynku okazało się, że jej stopka jest niemal całkowicie zardzewiała – dosłownie "chrupnęła" pod palcem.

Konsekwencje korozji są poważne: od spękań i odpadania tynku, po uszkodzenia ceramicznych wypełnień, a w skrajnych przypadkach – do całkowitego zawalenia stropu. To nie jest żart. Wiele katastrof budowlanych w starych kamienicach miało swoje źródło właśnie w zaniedbaniach związanych z korozją belek. Dlatego tak ważna jest regularna diagnostyka i szybka interwencja.

Diagnostyka korozji wymaga nie tylko wzrokowej oceny, ale często też badań niszczących (odkucie tynku, oczyszczenie belek) i nieniszczących (np. pomiary ultradźwiękowe, pozwalające na ocenę grubości ścianki). Należy również zbadać wilgotność środowiska, aby zidentyfikować źródła problemu. Bez tego wszelkie naprawy będą jedynie tymczasowym rozwiązaniem, a rdza będzie dalej robić swoje.

Naprawa i Wzmocnienie Stropów w Starym Budownictwie

Gdy diagnoza jest już postawiona, przychodzi czas na działanie – naprawę i wzmocnienie stropów. Kluczowe jest, aby interwencja była kompleksowa i niwelowała nie tylko skutki, ale i przyczyny problemu. Proces naprawy najczęściej rozpoczyna się od usunięcia posadzki i pozostałych warstw wykończeniowych, co pozwala na pełny dostęp do konstrukcji stropu. To trochę jak operacja na otwartym sercu – wymaga precyzji i ostrożności.

Następnie, w przypadku belek stalowych, konieczne jest oczyszczenie ich z korozji. Stosuje się do tego metody mechaniczne, takie jak piaskowanie, szczotkowanie czy ręczne usuwanie rdzy. Po dokładnym oczyszczeniu, belki powinny zostać wzmocnione i zabezpieczone antykorozyjnie. Wzmocnienie może polegać na dospawaniu dodatkowych płaskowników, zastosowaniu węzłów wzmacniających lub w rzadkich przypadkach wymianie uszkodzonych belek na nowe. Zabezpieczenie antykorozyjne to zwykle specjalistyczne farby lub powłoki, które chronią stal przed ponownym działaniem wilgoci.

W przypadku stropów drewnianych, naprawa może obejmować wzmocnienie belek poprzez dołożenie nowych elementów lub zastosowanie stalowych ściągów, a także wymianę uszkodzonych fragmentów drewna. Niezbędne jest również zabezpieczenie drewna przed szkodnikami i grzybami za pomocą odpowiednich impregnatów. Wiele realizacji pokazuje, że przy odpowiednim podejściu, można uratować nawet mocno zniszczone drewniane stropy.

Na koniec, po zakończeniu prac konstrukcyjnych, następuje założenie tynków na siatce metalowej, co zapewnia ich trwałość i zapobiega pęknięciom, a następnie odtworzenie pozostałych warstw stropu, w tym izolacji akustycznej i posadzki. Ważne jest, aby na tym etapie zadbać o właściwą wentylację i izolację przeciwwodną, aby zapobiec ponownemu wystąpieniu problemów. To inwestycja, która procentuje przez kolejne dziesięciolecia.

Q&A "Stropy W Kamienicach Przedwojennych"

• Jakie są główne problemy konstrukcyjne stropów w kamienicach przedwojennych?

  Główne problemy konstrukcyjne stropów w kamienicach przedwojennych to zgnilizna i szkodniki drewna w stropach drewnianych, korozja belek stalowych w stropach odcinkowych, karbonatyzacja betonu i korozja zbrojenia w stropach żelbetowych, oraz uszkodzenia pustaków w stropach gęstożebrowych. Dodatkowo, balkony, będące przedłużeniem stropów, są szczególnie narażone na uszkodzenia z powodu braku odpowiedniej izolacji przeciwwodnej i obróbek blacharskich.

• Jakie są typowe metody diagnostyki i naprawy stropów odcinkowych na belkach stalowych?

  Diagnostyka stropów odcinkowych na belkach stalowych wymaga odsłonięcia belek w kilku punktach, gruntownego oczyszczenia z korozji i pomiaru grubości pozostałego przekroju stali (często za pomocą skanera ultradźwiękowego). Naprawa obejmuje mechaniczne oczyszczenie belek z korozji (np. piaskowanie), wzmocnienie (dospawanie płaskowników lub węzłów wzmacniających) oraz zabezpieczenie antykorozyjne specjalistycznymi farbami lub powłokami.

• Dlaczego stropy drewniane, mimo swojej długowieczności, są problematyczne w starych kamienicach?

  Stropy drewniane, mimo swojej długowieczności, są problematyczne ze względu na podatność na działanie czynników biologicznych, takich jak grzyby i owady (zgnilizna, szkodniki drewna), wynikające najczęściej z zawilgocenia i braku odpowiedniej wentylacji. Dodatkowo, mogą występować nadmierne ugięcia i drgania spowodowane upływem czasu, zwiększeniem obciążeń użytkowych lub niedoszacowaniem pierwotnej nośności. Pożar również stanowi realne zagrożenie, mimo że drewno zwęgla się powoli, co daje czas na ewakuację.

• W jaki sposób rozwiązania żelbetowe i gęstożebrowe, mimo że nowocześniejsze, również borykają się z problemami w starych kamienicach?

  Stropy żelbetowe i gęstożebrowe, choć nowocześniejsze, po wielu latach użytkowania borykają się z karbonatyzacją betonu i korozją zbrojenia w stropach żelbetowych, co prowadzi do pęknięć betonu i utraty nośności. W stropach gęstożebrowych problemem są uszkodzenia pustaków ceramicznych lub betonowych, szczególnie w miejscach narażonych na wilgoć lub nieprawidłowe obciążenia, co również prowadzi do utraty sztywności i nośności konstrukcji. Diagnostyka często wymaga badań niszczących.
