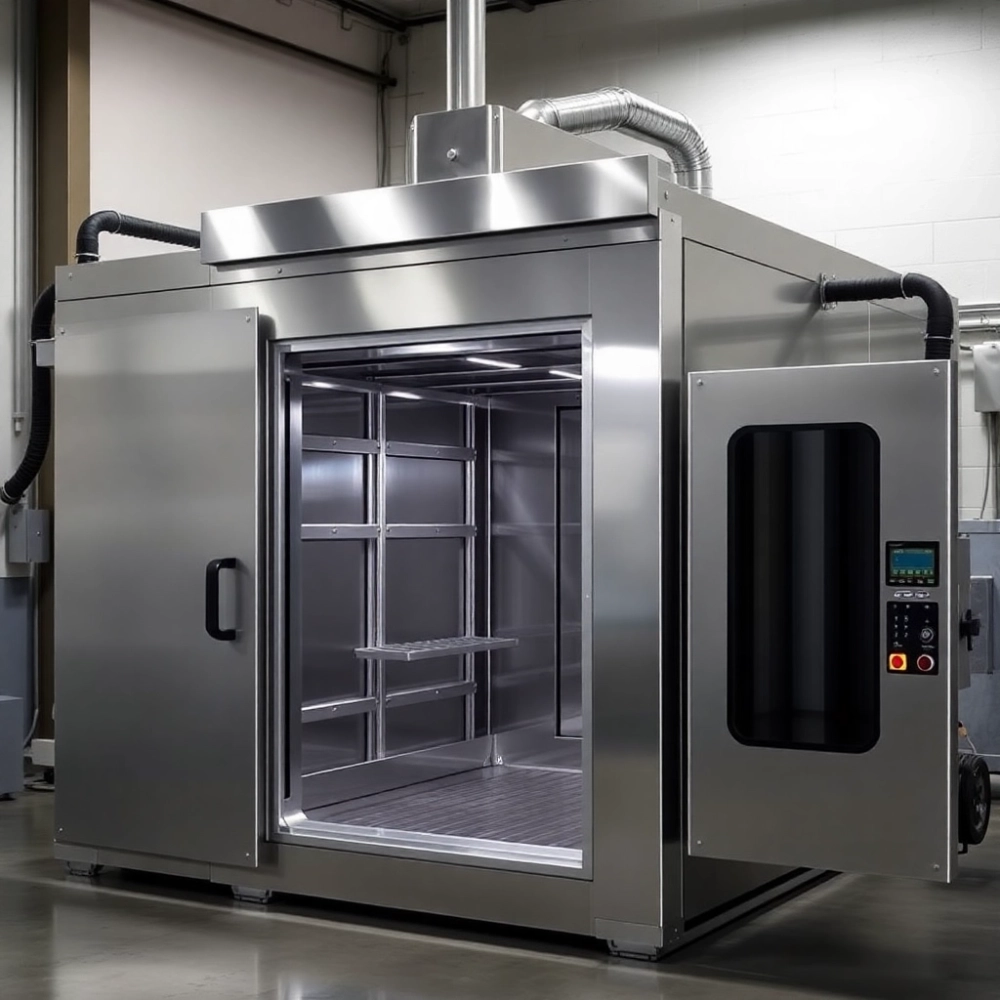

Piec do malowania proszkowego felg: dobór, parametry i realne koszty cyklu

Brak prądu trójfazowego, ciasny garaż i ograniczony budżet potrafią skutecznie zablokować decyzję o własnym piecu do malowania proszkowego felg, zwłaszcza gdy większość ofert celuje w duże zakłady lakiernicze z halą i mocą przyłączeniową 30 kW. Tymczasem realne potrzeby warsztatów regenerujących felgi i zaciski są skromniejsze, ale konkretne: napięcie 400 V, komora mieszcząca komplet kół osobowych, wózek ułatwiający załadunek i regulacja mocy, która pozwala nie przepłacać za prąd przy pojedynczych zleceniach.

• Piece elektryczne, gazowe i na podczerwień do felg
• Parametry wypału farby proszkowej na felgach stalowych i aluminiowych
• Koszt cyklu i zużycie energii pieca 3-9 kW
• Regeneracja felg w piecu polimeryzacyjnym: krok po kroku
• Dla kogo sprawdza się piec elektryczny do malowania proszkowego felg
• Montaż, instalacja 400 V i logistyka dostawy
• Bezpieczeństwo, BHP i serwis
• Checklist przed zakupem pieca do malowania proszkowego felg

Piece elektryczne, gazowe i na podczerwień do felg

Decyzja o wyborze źródła ciepła w polimeryzacji proszkowej sprowadza się do trzech dróg: prąd, gaz ziemny albo promienniki podczerwieni. Każda z nich działa inaczej na poziomie fizyki, każda stawia inne wymagania instalacyjne i każda generuje inny koszt cyklu. Warto przejść przez nie po kolei, zanim padnie nazwa konkretnego modelu.

Piec elektryczny grzeje obiegowo, powietrzem, z wymuszoną konwekcją albo bez niej. Grzałki rurkowe lub ceramiczne oddają energię promieniując na stalowe ścianki i unoszące się powietrze, które dalej przekazuje ciepło do felgi. W komorze o wymiarach wewnętrznych 184 × 109 × 92 cm mieści się komplet czterech felg 19-calowych ustawionych na ażurowym ruszcie, a moc regulowana w zakresie 3-9 kW pozwala dopasować pobór do aktualnego obciążenia.

Piec gazowy działa szybciej, bo spalanie metanu lub propanu-butanu wytwarza gęsty strumień gorących spalin, który cyrkuluje wokół elementów. Nagrzanie komory do 200°C trwa 8-12 minut, kiedy w piecu elektrycznym ten sam proces zajmuje 18-25 minut. Tempo ma swoją cenę: konieczny jest komin, wentylacja nawiewno-wywiewna o wydajności co najmniej 1500 m³/h oraz odbiór kominiarski zgodny z PN-EN 1856-1.

Promienniki podczerwieni towarzyszą zwykle niewielkim komorom stołowym, w których felga leży nieruchomo na obrotowym statywie. Grzeją powierzchnię selektywnie, bez udziału powietrza, co skraca czas wygrzewania proszku do 6-10 minut, ale wymaga ręcznego obracania detalu co kilka minut dla równego rozkładu temperatury. Przy kompletach kół 17-22 cale taki wariant traci sens, bo obsługa staje się uciążliwa.

Parametry wypału farby proszkowej na felgach stalowych i aluminiowych

Proszek termoutwardzalny to żywica epoksydowa, poliestrowa lub hybrydowa, która pod wpływem temperatury przechodzi reakcję sieciowania. W felgach stalowych zakres tolerancji jest szeroki, ponieważ stal znosi bez odkształceń nawet 230°C przez pół godziny. Aluminium reaguje inaczej: jego granica plastyczności spada powyżej 150°C, a przy 200°C maleje o około 40% względem wartości w temperaturze pokojowej.

Dla felg stalowych 15-19 cali sprawdza się zakres 180-200°C przez 12-15 minut, licząc od momentu wyrównania temperatury rdzenia. Dla felg aluminiowych lepiej celować w 185-195°C przez 13-17 minut, a w przypadku felg kutych, o cieńszych ściankach, obniżyć do 180°C i wydłużyć czas do 18 minut.

Sama temperatura w komorze nie wystarczy, ponieważ proszek leży na powierzchni metalu i to jego temperatura musi osiągnąć wartość polimeryzacji. Grubsza felga nagrzewa się wolniej w rdzeniu, więc pirometr laserowy skierowany na wewnętrzną stronę ramienia daje pewniejszy odczyt niż termometr w ścianie pieca. Różnica między temperaturą powietrza a temperaturą metalu potrafi wahać się od 10°C przy krótkim cyklu do 25°C przy pierwszych minutach rozruchu.

Koszt cyklu i zużycie energii pieca 3-9 kW

Regulacja mocy w piecu elektrycznym PP 125 nie jest gadżetem, lecz sposobem na obniżenie rachunku w trybie podtrzymania i przy pojedynczych felgach. W trybie 3 kW komora utrzymuje 80°C do następnego załadunku, zużywając około 1,5 kWh na godzinę. W trybie 9 kW nagrzewa się do 200°C w 22 minuty, pobierając średnio 5,8 kWh na pełen cykl czterech felg.

Przy taryfie G11 (ok. 0,78 zł/kWh brutto w 2025 r.) jeden cykl regeneracji kompletu kosztuje od 4,50 zł do 7,00 zł za samą energię cieplną. W trybie podtrzymania przez całą zmianę ośmiogodzinną piec zjada dodatkowe 10-12 kWh, czyli około 8-9 zł. Dzienny koszt eksploatacji w jednozmianowym warsztacie zamyka się zwykle w kwocie 18-24 zł, jeśli obsłużonych zostanie 8-10 kompletów.

Kluczowe jest ustawienie mocy w zależności od etapu. Faza nagrzewania wymaga pełnych 9 kW, faza polimeryzacji właściwej wystarcza przy 6 kW, a faza podtrzymania temperatury zamyka się w 3 kW. Ręczny przełącznik mocy albo sterownik SSR pozwalają uniknąć cyklicznego wyłączania termostatu, które zjada dodatkowe 8-10% energii na straty rozruchowe.

W garażu o mocy przyłączeniowej 11 kW jednoczesne uruchomienie pieca na 9 kW i sprężarki śrubowej 4 kW wybija bezpieczniki. Warto zamontować priorytetowy sterownik obciążenia albo wydzielną linię zasilającą piec zabezpieczoną wyłącznikiem C 25 A i przekrojem kabla 6 mm².

Regeneracja felg w piecu polimeryzacyjnym: krok po kroku

Procedura wygląda podobnie dla każdego typu felgi, ale diabeł tkwi w szczegółach kolejności, temperatur i czasów suszenia. Dobrze ustawiony proces skraca liczbę poprawek i zmniejsza zużycie proszku, który przy złej polimeryzacji potrafi się łuszczyć po pierwszym sezonie zimowym.

Krok 1. Felga trafia na myjkę ciśnieniową z detergentem alkalicznym o pH 10-11. Stara powłoka odpada mechanicznie, a resztki smaru i płynu hamulcowego znikają w 8-12 minut. Suszenie w strumieniu sprężonego powietrza jest obowiązkowe, bo krople wody pod proszkiem wrzą i tworzą kratery.

Krok 2. Piaskowanie ścierniwem elektrokorundowym o granulacji 80-120 mesh pod ciśnieniem 5-6 bar. Powierzchnia staje się matowa, chropowatość Ra rośnie do 4-6 µm, co daje proszkowi kotwicę mechaniczną. Następnie odmuchanie pyłu i odtłuszczenie spirytusem technicznym.

Krok 3. Aplikacja proszku w kabinie z odciągiem. Pistolet elektrostatyczny ustawiony na napięcie 60-70 kV i prąd 15-25 µA nakłada warstwę 60-80 µm. Felga jest uziemiona, więc cząsteczki proszku osiadają równomiernie dzięki różnicy potencjałów. Grubość mierzona sondą magnetyczną potwierdza założenia.

Krok 4. Suszenie wstępne w kabinie lub w komorze przy 80-90°C przez 8-10 minut. Etap pozwala pozbyć się wilgoci resztkowej i wyrównuje napięcia powierzchniowe. Bez tego kroku wypał właściwy zaczyna się zbyt gwałtownie i proszek pęcherzykuje.

Krok 5. Załadunek na wózek. Wewnętrzny wózek pieca wjeżdża do komory razem z felgami, zewnętrzny wózek platformowy służy do transportu na trasie kabina-piec. Odstęp między felgami na wózku wynosi minimum 8 cm, co zapewnia cyrkulację powietrza i równy rozkład temperatury.

Krok 6. Polimeryzacja w temperaturze docelowej 185-200°C przez 12-17 minut, w zależności od materiału. Po zakończeniu cyklu wózek zostaje w komorze do ostygnięcia do 90°C. Chłodzenie w temperaturze pokojowej przyspiesza cykl, ale generuje gradient termiczny groźny dla aluminium.

Pełen cykl od momentu zdjęcia felgi z auta do załadunku gotowego kompletu zamyka się w 65-80 minut. Warsztat obsługujący dziennie trzy komplety potrzebuje dwóch wózków wewnętrznych, by jeden chłodził się, a drugi wjeżdżał do pieca. Taka rotacja pozwala wyciągnąć z jednego urządzenia maksimum, bez przestojów w oczekiwaniu na powrót temperatury roboczej.

Dla kogo sprawdza się piec elektryczny do malowania proszkowego felg

Profil użytkownika określa dobór komory, mocy oraz wyposażenia dodatkowego. Trzy grupy warsztatowe mają różne priorytety: jedni liczą każdy kilowat, drudzy walczą z tempem, trzeci chcą obsługiwać zarówno felgi stalowe, jak i aluminiowe bez utraty jakości.

Mniejsze warsztaty regeneracji felg obsługują zwykle 1-2 komplety dziennie. Dla nich regulacja mocy 3-9 kW to sposób na uniknięcie przeciążenia przyłącza w bloku mieszkalnym. Komora 184 × 109 × 92 cm mieści komplet felg 17-19 cali, a wózek wewnętrzny eliminuje dźwiganie po gorącej powierzchni. Koszt energii przy ośmiu felgach dziennie nie przekracza 15 zł, co przy stawce 120-180 zł za komplet daje rentowność po pojedynczym dniu pracy.

Średnie zakłady lakiernicze działają wielozmianowo, mają kompresor 7,5 kW, kabinę z wentylacją i obsługują dziennie 4-6 kompletów. Piec elektryczny pozwala im wyjść poza felgi: zaciski hamulcowe, osłony, drobne detale z aluminium i stali. Wózek zewnętrzny platformowy skraca logistykę, bo felga jedzie na wózku od kabiny do pieca bez ręcznego przenoszenia.

Serwisy zajmujące się zaciskami hamulcowymi potrzebują temperatur do 220°C i krótkich cykli 8-10 minut. Kompaktowy piec elektryczny z termoobiegiem sprawdza się tu lepiej niż gazowy, bo komora jest mniejsza, a zużycie prądu niskie. Cztery zaciski z kompletu mieszczą się na jednej półce wózka, a czas wygrzewania 8-10 minut pozwala obsłużyć 6-8 kompletów zacisków w ciągu zmiany.

Przeciwwskazania są równie konkretne. Piec elektryczny o regulowanej mocy do 9 kW nie obsłuży dziesiątek kompletów dziennie w trybie ciągłym, bo termoelement i grzałki rurkowe potrzebują chwili na regenerację termiczną. W dużych zakładach produkcyjnych lepszy będzie piec gazowy albo tunelowy z przenośnikiem. W halach bez instalacji 400 V jedyną opcją pozostaje piec na propan-butan z atestem UDT.

Montaż, instalacja 400 V i logistyka dostawy

Piec elektryczny PP 125 wymaga przyłącza trójfazowego 400 V z przewodem ochronnym PE, zabezpieczenia nadprądowego C 25 A oraz wyłącznika różnicowoprądowego 30 mA. Linia zasilająca powinna mieć przekrój minimum 6 mm², a jej długość od rozdzielni do pieca nie powinna przekraczać 25 metrów bez dodatkowych strat. Normy PN-HD 60364-4-41 i PN-EN 60204-1 regulują wymogi ochrony przeciwporażeniowej i bezpieczeństwa maszyn.

Rama pieca spoczywa na spawanej konstrukcji ze stali o grubości 1 mm, obudowa malowana natryskowo zabezpiecza przed korozją, a izolacja z wełny mineralnej o grubości 80 mm ogranicza straty ciepła do ścian zewnętrznych. Grzałki umieszczone są na dolnej ścianie komory, dzięki czemu powietrze nagrzewa się od dołu, a konwekcja naturalna rozprowadza temperaturę po całej objętości roboczej.

Produkcja jednego pieca zajmuje około miesiąca, transport odbywa się indywidualnie na palecie o wymiarach zbliżonych do samego urządzenia. Wymiary zewnętrzne różnią się od wewnętrznych o grubość izolacji i płaszcz, dlatego warto zmierzyć drzwi garażowe i bramę hali przed złożeniem zamówienia. Średnia masa pieca z wózkiem to 185-210 kg, więc rozładunek wymaga wózka widłowego lub przynajmniej czterech osób.

• Przyłącze 400 V z zabezpieczeniem C 25 A i różnicówką 30 mA.
• Przewód YDYp 5 × 6 mm², długość do 25 m.
• Odległość od ściany minimum 60 cm dla obsługi drzwi i panelu sterowania.
• Wentylacja hali gwarantująca 3-krotną wymianę powietrza na godzinę.
• Podłoże betonowe o nośności 250 kg/m² i równości ±2 mm/m.

Termoelement typu K (chromel-alumel) pracuje w zakresie do 1100°C, ale w polimeryzacji felg mierzy się zakres 0-250°C. Kalibracja raz na kwartał, odczyt porównawczy z termometrem referencyjnym, daje pewność, że 195°C na wyświetlaczu odpowiada rzeczywistej temperaturze metalu.

Bezpieczeństwo, BHP i serwis

Praca przy 400 V, 200°C i proszku palnym wymaga świadomego podejścia do bezpieczeństwa. Wentylacja stanowiska musi odprowadzać opary powstające przy wypalaniu powłoki. Karta charakterystyki proszku (SDS) określa klasę pyłu: proszki poliestrowe i epoksydowe klasyfikowane są jako pył palny klasy 1, więc instalacja elektryczna w kabinie i w pobliżu pieca spełnia wymagania ATEX 2014/34/UE dla strefy 22.

Operator zakłada rękawice termoodporne do 250°C, okulary ochronne z filtrem IR, maskę z filtrem P2 lub P3 przy opróżnianiu komory. Obowiązuje obuwie antystatyczne, ubranie bawełniane bez elementów syntetycznych, a w trakcie załadunku gorących wózków również fartuch skórzany. Pierwsza pomoc w oparzeniu termicznym to natychmiastowe chłodzenie letnią wodą przez 15-20 minut, nie lód ani smar.

Serwis gwarancyjny obejmuje wymianę grzałek, termoelementu, uszczelek drzwi i wentylatora obiegowego. Dostępność części w magazynie producenta waha się od 24 godzin do dwóch tygodni w zależności od elementu. Przegląd roczny zalecany jest po każdych 1500 cyklach lub raz na 12 miesięcy i obejmuje kontrolę stanu izolacji, oporności izolacji uzwojeń, ustawienia termostatu oraz stanu wózka jezdnego.

Checklist przed zakupem pieca do malowania proszkowego felg

Zanim podpisze się zamówienie, lepiej odpowiedzieć sobie na kilka konkretnych pytań warsztatowych. Lista kontrolna poniżej powstawała latami, w oparciu o realne potknięcia właścicieli warsztatów, którzy kupowali sprzęt „na oko".

• Jaki jest dostępny przydział mocy w lokalu i czy wystarczy na piec plus kompresor?
• Ile kompletów felg obsługuję dziennie i jak to się zmieni za rok?
• Czy w lokalu jest wentylacja spełniająca wymóg 3-krotnej wymiany powietrza?
• Czy drzwi i brama wpuszczą urządzenie o masie 185-210 kg?
• Czy podłoga utrzyma obciążenie 250 kg/m² bez ugięcia?
• Czy mam dostęp do 400 V z zabezpieczeniem różnicowoprądowym?
• Czy w najbliższej okolicy działa serwis z częściami i czasem reakcji do 48 h?

Odpowiedzi tworzą obraz inwestycji, który zamyka się w kwocie 18 000-28 000 zł netto za piec, 1500-3500 zł za instalację elektryczną i wentylację oraz 2000-4000 zł za kabinę z odciągiem. Zwrot z inwestycji w wariancie obsługi 2 kompletów dziennie pojawia się po 8-12 miesiącach, przy założeniu stawki 140-200 zł za komplet. Warto przy tym pamiętać, że piec elektryczny do malowania proszkowego felg o mocy 3-9 kW w komorze 184 × 109 × 92 cm to rozwiązanie dla tych, którzy chcą pracować ciszej, czyściej i bez corocznego przeglądu kominiarskiego.

Jeżeli konkretne wymiary Twojego warsztatu, dzienny przepływ felg albo dostępność przyłącza odbiegają od powyższych założeń, dobór mocy, izolacji i wózka warto ustalić indywidualnie przed złożeniem zamówienia, by potem nie modernizować instalacji po fakcie.
