Jak zbudować piec do malowania proszkowego na olej i zaoszczędzić fortunę

Piec do malowania proszkowego za sto tysięcy złotych? Bez przesady. Wystarczy palnik olejowy, kilka metrów rury, wełna mineralna i termostat, żeby zbudować urządzenie, które utwardzi farbę równie skutecznie jak fabryczny kabina lakiernicza. Pytanie tylko, jak to zrobić, żeby nie spalić warsztatu i nie topić proszku nierównomiernie. Poniżej konkretny projekt krok po kroku, oparty na fizyce wymiany ciepła i doświadczeniach z forów branżowych, bez ściemy i bez ofert handlowych.

• Jak dobrać moc pieca do kabiny lakierniczej
• Konstrukcja komory i źródło ciepła
• Wymiennik ciepła w piecu proszkowym na olej
• Sterowanie, bezpieczeństwo i najczęstsze błędy
• Budżet i harmonogram

Jak dobrać moc pieca do kabiny lakierniczej

Najpierw matematyka, bo bez niej reszta to zgadywanka. Zapotrzebowanie cieplne wylicza się ze wzoru Q = U × A × ΔT, gdzie U to współczynnik przenikania, A powierzchnia ścian, sufitu i podłogi, a ΔT różnica temperatury wnętrza względem otoczenia. Przy standardowej izolacji z wełny mineralnej grubości 10 cm U wynosi około 0,35 W/(m²·K).

Dla kabiny o wymiarach 6 × 2,5 × 2,4 metra powierzchnia przegród to w przybliżeniu 2 × (6 × 2,5) + 2 × (6 × 2,4) + 2 × (2,5 × 2,4), czyli 80 m². Przy ΔT = 160 K (grzanie do 180°C przy otoczeniu 20°C) wychodzi Q = 0,35 × 80 × 160, co daje 4 480 W, ale to tylko straty przez przegrody. Trzeba doliczyć nagrzewanie detalu: stalowy felga o masie 10 kg potrzebuje około 1,2 kWh na podniesienie temperatury o 160 K, a powietrze w kabinie kolejne 1,8 kW przez pierwsze 20 minut.

W praktyce dla takiej kubatury optymalna moc palnika olejowego to 25-35 kW. Mniej nie wyrobi w rozsądnym czasie, więcej zacznie suszyć powietrze i tworzyć tornado wewnątrz.

Uwaga na przyłącze. Typowa instalacja trójfazowa w warsztacie rzadko ciągnie więcej niż 30-40 kW bez zgłoszenia do zakładu energetycznego. Palnik olejowy o mocy 30 kW pobiera z sieci jedynie około 0,3 kW (pompa i wentylator), grzałki elektryczne tej samej mocy to 30 kW ciągłego poboru. Właśnie dlatego olej wygrywa przy ograniczonym przyłączu.

Konstrukcja komory i źródło ciepła

Sama komora to spawana rama ze stali konstrukcyjnej, obita blachą czarną grubości 2 mm od wewnątrz i blachą ocynkowaną od zewnątrz. Między nimi idzie wełna mineralna o gęstości 80 kg/m³ i grubości 10 cm, która trzyma temperaturę i nie pozwala na ucieczkę ciepła przez ścianki. Alternatywa to płyta obornicka (krzemianowo-wapniowa) grubości 5 cm, droższa, ale nie nasiąka i lepiej znosi cykliczne grzanie.

Drzwi robocze najlepiej dwuskrzydłowe, na zawiasach z uszczelką z taśmy silikonowej odpornej na 250°C. Wewnętrzne ościeżnice wyłożone paskiem z filcu szklanego eliminują mostki termiczne. Wymiary światła wejścia to minimum 1,8 × 1,2 m, żeby dało się wstawić felgę z oponą lub element ogrodzenia.

Grzałki elektryczne kuszą prostotą, ale przy kabinie 36 m³ potrzeba ich co najmniej czterech sztuk po 10 kW, a prąd przy taryfie G11 to czysta droga przez mękę. Pellet tańszy w eksploatacji, wymaga jednak podajnika i zasobnika, komplikuje sterowanie. Palnik olejowy (najlepiej nadmuchowy z pompą) to złoty środek: podłączasz zbiornik 200 l, wtykasz w gniazdko 230 V dla pompy i dmuchawy, reszta to czyste spalanie.

Nie stosuj grzałek elektrycznych, jeśli masz ograniczone przyłącze. Nie stosuj pelletu, jeśli zależy Ci na szybkim rozruchu zimnego pieca. Nie stosuj oleju opałowego ciężkiego, bo wymaga podgrzewania i zatywa dysze przy niskich temperaturach otoczenia.

Wymiennik ciepła w piecu proszkowym na olej

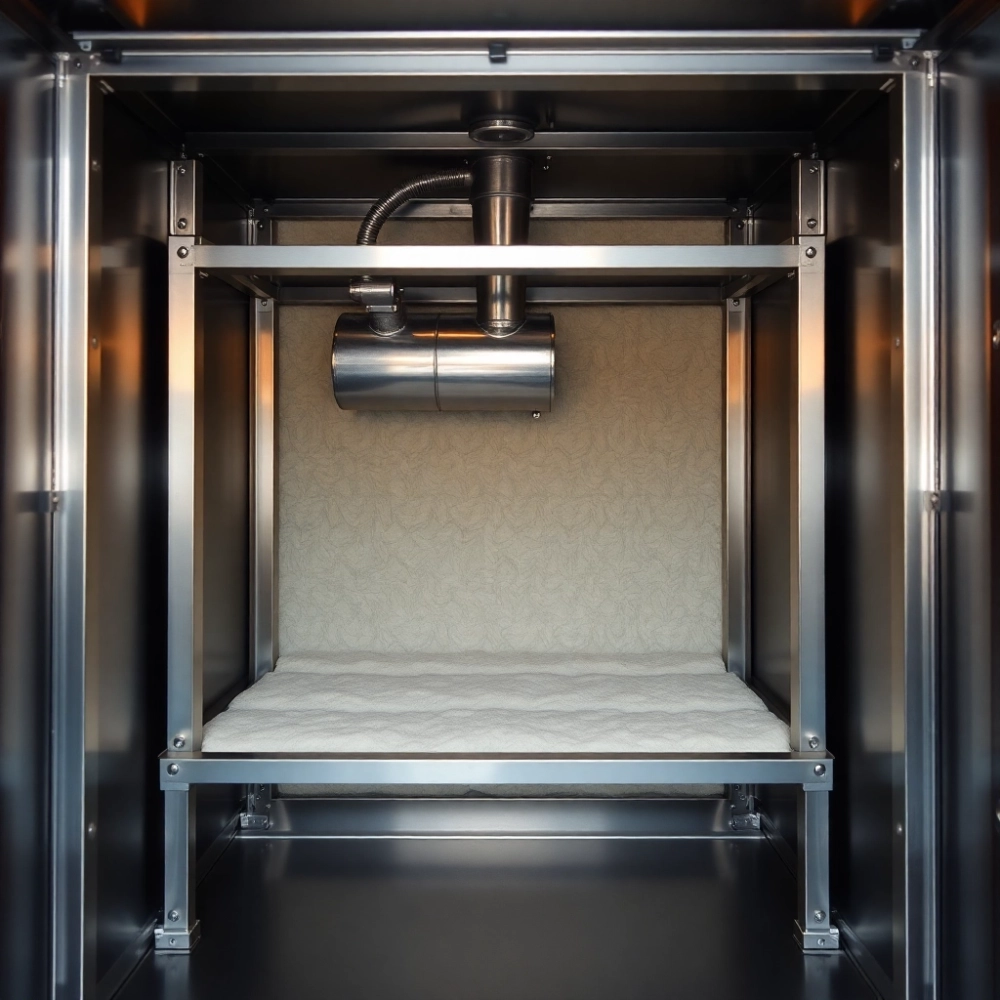

Wymiennik to serce całego układu, bo decyduje o równomierności temperatury. Najprostsza konstrukcja to rura stalowa bezszwowa o średnicy 100 mm i grubości ścianki 4 mm, wygięta w kształcie litery L lub U. Spaliny z palnika wchodzą do dłuższego ramienia (1,8 m), przechodzą przez kolano i wychodzą krótszym ramieniem (1,2 m) do komina. Rura nagrzewa się do 350-400°C i oddaje ciepło promieniowaniem do komory pieca.

Lepsze rozwiązanie to wersja z kilkoma cieńszymi rurami (średnica 60 mm, cztery sztuki) połączonymi w tzw. zawrótkę. Spaliny przechodzą kolejno przez każdą z nich, zanim trafią do komina. Taki układ daje większą powierzchnię wymiany ciepła przy tej samej kubaturze, więc temperatura ścianek rozkłada się bardziej równomiernie, a ryzyko punktowego przegrzania proszku spada.

Kolejny trick to recyrkulacja spalin. Pierwsze 30 cm rury wylotowej łączysz rurką fi 25 mm z wlotem powietrza do dmuchawy palnika. Ciepłe powietrze zasilające palnik poprawia sprawność spalania o 8-12% i skraca czas rozruchu o kilka minut. Działa to na tej samej zasadzie co turbosprężarka w silniku: odzyskujesz energię, która normalnie poszłaby w komin.

Schemat przepływu: dmuchawa ssie powietrze górą komory (zimne, z warstwy przypodłogowej), tłoczy je przez rurkę powrotną do palnika, palnik je ogrzewa do 120°C, mieszanka paliwowa spala się w komorze palnikowej, spaliny przechodzą przez wymiennik, oddają ciepło, opuszczają piec kominem. Obieg zamknięty, straty minimalne.

Sterowanie, bezpieczeństwo i najczęstsze błędy

Sterowanie proste jak przepis na jajecznicę: termostat kapilarny nastawiony na 180°C, przekaźnik, stycznik. Termostat wysyła sygnał, palnik start, temperatura rośnie, osiąga 185°C, termostat odcina paliwo, wentylatory termoobiegu (cztery sztuki, średnica 300 mm, 80 W każdy) dalej mieszają powietrze. Gdy spadnie do 175°C, palnik znów rusza. Delta 10 K daje stabilne utrzymanie temperatury bez ciągłego cyklowania.

Czujniki umieść w trzech miejscach: 20 cm od drzwi na wysokości 1 m (kontrola strefy wejściowej), na środku komory (referencyjny), przy przeciwległej ścianie (martwy punkt cyrkulacji). Jeśli różnica między nimi przekracza 15 K, masz kłopot z rozkładem temperatury i lakierowanie proszkowe będzie nierównomierne.

Bezpieczeństwo przede wszystkim. Spaliny z oleju opałowego to 320-380°C na wylocie z wymiennika. Komin musi być ceramiczny lub ze stali żaroodpornej (gatunek 1.4828), minimalna średnica 120 mm, ciąg co najmniej 12 Pa. Wlot świeżego powietrza do pomieszczenia z piecem to przekrój 200 cm² (otwór w ścianie 14 × 14 cm), inaczej dmuchawa palnika zacznie zasysać CO₂ z powrotem i zagaszenie gotowe.

Spaliny olejowe zawierają tlenek węgla i sadzę. Węgiel z sadzy osadza się w wymienniku po 30-40 cyklach, izolacja rośnie, temperatura ścianek rośnie, ryzyko pożaru izolacji rośnie. Czyść wymiennik co 50 cykli.

Checklista przed uruchomieniem

• Uszczelka drzwi szczelna, bez szczelin większych niż 2 mm
• Czujnik temperatury skalibrowany w lodowatej wodzie (0°C) i wrzątku (100°C)
• Termostat bezpieczeństwa (niezależny od roboczego) nastawiony na 220°C
• Ciąg kominowy sprawdzony zapalniczką (płomień wciągany)
• Gaśnica proszkowa ABC 6 kg w odległości maksymalnie 3 m
• Detektor tlenku węgla w pomieszczeniu z palnikiem
• Podłoga niepalna, odległość ścianek pieca od materiałów palnych minimum 80 cm
• Zbiornik oleju w metalowej wannie wychwytowej
• Pierwszy rozruch na zimno, obserwacja płomienia przez 10 minut
• Próba szczelności wymiennika (dym z papierosa przy wylocie komina)

Najczęstsze błędy

Za mały palnik, czyli 15 kW do kabiny 50 m³, wychodzi godzina grzania i proszek spalony zanim utwardzi. Za słaba izolacja, czyli 5 cm wełny zamiast 10 cm, wychodzą straty 40% i rachunek za olej rośnie geometrycznie. Brak wentylatorów termoobiegu, wychodzą martwe strefy i na jednej ścianie 200°C, na drugiej 150°C, proszek topi się plamami.

Najgorszy błąd to rezygnacja z wymiennika na rzecz bezpośredniego wstrzykiwania spalin do komory. Spaliny z palnika mają za mało tlenu i za dużo sadzi, proszek pokrywa się czarnym nalotem zanim zdąży się utwardzić. Wymiennik oddziela produkty spalania od powietrza grzewczego, dzięki czemu do detalu dociera czyste ciepło.

Budżet i harmonogram

Materiały na piec do kabiny 6 × 2,5 × 2,4 m: stal konstrukcyjna 80 kg (ok. 600 zł), blacha czarna 2 mm (550 zł), wełna mineralna 80 kg/m³, grubość 10 cm, 8 m² (480 zł), palnik olejowy nadmuchowy 30 kW (2 200 zł), pompa i zbiornik 200 l (650 zł), termostat i stycznik (220 zł), wentylatory termoobiegu 4 szt. (720 zł), rury wymiennika i kształtki (380 zł), uszczelki, zawiasy, drobnice (320 zł).

Czas budowy dla jednego majsterkowicza z podstawowym sprzętem (spawarka, szlifierka, wiertarka) to 10-14 dni roboczych. Warsztat przy warsztacie, spawanie ramy dwa dni, obijanie blachą i wełną trzy dni, montaż wymiennika i palnika dwa dni, automatyka i okablowanie dzień, próby szczelności i pierwszy rozruch dwa dni. Nie spiesz się, bo każdy nieszczelny spaw to uciekające ciepło, a każdy źle podłączony wentylator to tornado w kabinie.

Normy i przepisy, do których warto zajrzeć przed startem: PN-EN 303-5 (wymagania dla kotłów na paliwa ciekłe i stałe), PN-EN 12285 (zbiorniki naziemne na olej opałowy), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Komin oblicza się wg PN-EN 13384-1, wentylację pomieszczenia wg PN-EN 16798-3.

Źródła danych technicznych: katalogi producentów palników (np. Riello, Bentone, Oertli, choć konkretnego modelu nie polecam, bo dobór zależy od dostępności serwisu w regionie), arkusze katalogowe wełny mineralnej (parametry λ i gęstości), forum lakiernicze i lakiernia.info (wątki o budowie pieców proszkowych DIY od 2018 roku wzwyż), dokumentacja normatywna PKN.
