Jak powiesić telewizor na ścianie z karton gipsu i nie narobić sobie kłopotów

Tak, można bezpiecznie zawiesić telewizor na ścianie z karton gipsu, ale ten sam błąd popełnia siedem na dziesięć osób: wkręca śruby w pustą przestrzeń między profilami, licząc, że „jakoś to będzie”. Tymczasem kluczem okazuje się nie mocowanie za kilkaset złotych, lecz jeden tani kołek i znajomość tego, co naprawdę siedzi w ścianie. Waga ekranu 65 cali sięga dziś 25-30 kg, a 75 cali potrafi przekroczyć 40 kg to obciążenie, które przy złym mocowaniu kończy się pęknięciem płyty, a w najgorszym razie telewizorem na podłodze. Poniżej konkretne liczby, sprawdzone kołki i osiem kroków, które eliminują ryzyko.

• Ile kilogramów naprawdę wytrzyma ściana z karton gipsu
• Kołki do telewizora na karton gips: Fischer, Molly i co jeszcze działa
• Jak wzmocnić ścianę GK przed zawieszeniem dużego telewizora
• Montaż uchwytu do TV na płycie gipsowo kartonowej krok po kroku
• Najczęstsze błędy przy wieszaniu telewizora na ścianie karton gips

Ile kilogramów naprawdę wytrzyma ściana z karton gipsu

Zwykła płyta gipsowo-kartonowa 12,5 mm to arkusz gipsu otoczony tekturą. Sam materiał nie ma wytrzymałości na wyrwanie mechanikę nośną tworzy kołek, który „rozpiera się” po drugiej stronie lub przenosi obciążenie na profil stalowy. Norma PN-EN 520 definiuje płytę jako element wykończeniowy, a nie konstrukcyjny, więc to mocowanie decyduje o dopuszczalnym udźwigu.

Wielu producentów (Rigips, Knauf) podaje nośność pojedynczego kołka, ale pod warunkiem zachowania odstępu minimum 60 mm od krawędzi płyty i stosowania kołków dedykowanych do GK. W praktyce oznacza to, że zwykły plastikowy kołek Ø6 mm trzyma około 5-8 kg na wyrywanie, kołek Fischer Duopower 6×30 osiąga 15 kg, a kołek Molly 6×40 do 25 kg. Pojedynczy wkręt w profil stalowy CD 60 wytrzymuje ponad 40 kg, o ile śruba przechodzi przez całą blachę.

A teraz konfrontacja z rzeczywistością. Telewizor 32 cale waży średnio 5-6 kg, 43 cale 8-10 kg, 55 cali 14-18 kg, 65 cali 22-28 kg, a 75 cali potrafi przekroczyć 35 kg. Uchwyt stały to dodatkowe 2-4 kg, uchwyt obrotowy z ramieniem nawet 6-8 kg. Sumaryczne obciążenie punktu mocowania rozkłada się na dwa lub cztery punkty, więc przy uchwycie stałym z dwoma kołkami po 25 kg realnie wieszasz sprzęt do 40 kg.

Granica bezpieczeństwa kończy się tam, gdzie zaczyna się brak danych o ścianie. W budynkach z wielkiej płyty, adaptowanych biurach czy wynajmowanych mieszkaniach bywa, że ściana ma pustkę większą niż standardowe 50-75 mm między profilami. Wtedy żaden kołek rozporowy nie zadziała, bo nie ma się w co rozporzyć. Stąd potrzeba wzmacniania ale o tym za chwilę.

Sprawdź zanim zaczniesz

• Waga telewizora z uchwytem (z instrukcji lub specyfikacji producenta).
• Rozstaw VESA (np. 400×400 mm) to odległość między śrubami mocującymi.
• Lokalizacja profili magnes neodymowy wskaże stal co 40, 60 lub 80 cm.
• Grubość płyty sprawdź przy puszce elektrycznej lub listwie przypodłogowej.

Kołki do telewizora na karton gips: Fischer, Molly i co jeszcze działa

Nie każdy kołek pasuje do płyty gipsowo-kartonowej i nie każdy zniesie obciążenie statyczne wiszącego telewizora. Mechanizm działania ma tu znaczenie: jeden kołek „zakleszcza się” w płycie, inny przenosi siłę na profil, a jeszcze inny tworzy węzeł po drugiej stronie ściany. Dobór zależy od tego, czy trafisz w profil, czy w pustkę.

Kołek Molly (kołek rozporowy do GK)

Kołek Molly to metalowa tuleja z wkrętem, która po dokręceniu tworzy „parasolkę” lub fałdę za płytą. Działa jak kotwica w betonie, tyle że w przestrzeni między profilami. Udźwig pojedynczego kołka 6×40 mm sięga 25 kg na wyrywanie, co czyni go najmocniejszym rozwiązaniem bez konieczności trafienia w profil. Wymaga specjalnych szczypiec zaciskowych (koszt 35-60 zł), ale instalacja trwa minutę na punkt. Sprawdza się przy uchwytach stałych z dwoma punktami mocowania dla TV do 55 cali.

Kołek Fischer Duopower

Wykonany z nylonu, działa na zasadzie podwójnego rozpierania: zawija się w supełek przy wyrywaniu i klinuje się przy wykręcaniu. W wersji 6×30 mm udźwiga do 15 kg, w wersji 8×40 mm do 25 kg. Nie wymaga narzędzi zaciskowych, wystarczy wkrętarko-wiertarka. Dla TV do 43 cali na uchwycie stałym to wystarczające rozwiązanie, o ile nie planujesz wysuwania i obracania ekranu.

Wkręt samogwintujący do profili

Gdy magnes potwierdzi obecność profila CD 60 w miejscu montażu, najskuteczniejszy jest wkręt samogwintujący do blachy (np. 5,5×38 mm z łbem sześciokątnym). Przechodzi przez płytę i wkręca się w stal profilu, tworząc połączenie ścinane o nośności 40-50 kg na punkt. To jedyne sensowne rozwiązanie dla uchwytów obrotowych z ramieniem, gdzie pojawiają się siły zrywające przy odchylaniu ekranu od ściany.

Kołek parasolkowy (sprężynowy)

Działa identycznie jak Molly, ale z tworzywa. Tańszy, ale udźwiga tylko 10-15 kg. Nadaje się do małych telewizorów 32-43 cale w łazienkach lub kuchniach, gdzie obciążenie dynamiczne jest minimalne. Nie polecam go do salonu.

Kiedy NIE stosować danego mocowania? Molly nie sprawdza się w ścianach o nieznanej grubości okładziny jeśli za płytą jest dodatkowa warstwa wełny mineralnej 5 cm, kołek się nie zaciśnie. Fischer Duopower zawodzi przy próbie obciążenia dynamicznego, np. w uchwycie z ramieniem. Wkręt do blachy bez profila to gwarancja wyrwania.

Jak wzmocnić ścianę GK przed zawieszeniem dużego telewizora

Są ściany, na których żaden kołek nie da pewności. Stara zabudowa, ściana działowa o nietypowej konstrukcji, a także każda ściana, na której planujesz telewizor 65 cali z uchwytem obrotowym. W takich przypadkach jedynym rozsądnym rozwiązaniem jest wzmocnienie jeszcze przed montażem lub przez dodanie elementu nośnego od tyłu ściany.

Wzmocnienie profilami stalowymi

Jeśli ściana jest w budowie, wstaw profile UA 50 lub UA 75 w rozstawie odpowiadającym szerokości uchwytu. Profile UA to grubsza stal (2 mm) w porównaniu ze standardowymi CW 75 (0,5-0,6 mm), więc przenoszą obciążenia dynamiczne. Wzmocnienie montuje się co 60 cm, a płytę przykręca do nich śrubami co 20 cm. Koszt: 15-25 zł/mb profilu, robocizna ekipy remontowej: 80-120 zł/m² ściany.

Wstawka drewniana lub OSB

Najprostsze rozwiązanie dla istniejącej ściany. Wycinasz w płycie otwór 40×40 cm, wkładasz płytę OSB 18 mm lub kantówkę sosnową 50×100 mm, przykręcasz ją do profili, a następnie zakrywasz wyciętym fragmentem GK. Wzmocnienie jest niewidoczne, a nośność punktu mocowania rośnie do 80-120 kg/m². Czas wykonania: 2-3 godziny. Koszt materiałów: 40-60 zł.

Płyty wzmocnione Habito i Rigidur

Knauf Habito to płyta GK o zwiększonej gęstości rdzenia (1050 kg/m³ wobec standardowych 950 kg/m³). Wytrzymuje na wyrywanie 30 kg z pojedynczego wkrętu, bez konieczności stosowania kołków. Rigidur to płyta gipsowo-włóknowa o nośności 50 kg/wkręt. Oba produkty eliminują potrzebę wstępnego wzmacniania, ale wymagają wymiany całej ściany lub jej fragmentu. Koszt Habito: 45-60 zł/m², Rigidur: 70-90 zł/m².

Traversa poprzeczna

Metalowy profil CD 60 montowany poziomo między dwoma profilami pionowymi tworzy belkę rozkładającą obciążenie. Po wkręceniu śruby w traversę uzyskujesz punkt mocowania o nośności 40 kg, nawet jeśli nominalnie śruba trafiłaby w pustkę. Koszt: 12-18 zł/mb + akcesoria. Czas montażu: 30-60 minut.

Specjalne uchwyty z ramieniem

Niektóre uchwyty TV mają konstrukcję, która rozkłada ciężar na sześć lub osiem punktów mocowania zamiast dwóch lub czterech. Przy rozstawie VESA 600×400 mm siła na punkt spada o połowę. Dla ekranów 65 cali to różnica między 14 kg na śrubę (uchwyt standardowy) a 7 kg na śrubę (uchwyt szerokoramienny). Wymaga precyzyjnego rozmieszczenia kołków, ale pozwala uniknąć wzmacniania ściany.

Montaż uchwytu do TV na płycie gipsowo kartonowej krok po kroku

Procedura poniżej obejmuje typowy uchwyt stały z rozstawem VESA do 400×400 mm dla telewizorów 43-65 cali. Przy większych ekranach lub uchwytach obrotowych zmienia się dobór kołków, nie sama kolejność czynności.

Potrzebne narzędzia i materiały

• Wiertarko-wkrętarka z wiertłem Ø8 mm do drewna
• Wiertło Ø10 mm do kołków Molly (jeśli stosujesz)
• Szczypce zaciskowe do Molly (koszt 35-60 zł)
• Magnes neodymowy do wykrywania profili (15-25 zł)
• Poziomica laserowa lub klasyczna 60 cm
• Ołówek, miarka, taśma malarska
• Zestaw kołków Molly 6×40 mm (4 szt. koszt 6-8 zł)
• Śruby M6×12 lub M8×12 w zestawie z uchwytem

Krok 1: Wyznaczenie miejsca montażu

Wysokość środka ekranu powinna wynosić 110-120 cm od podłogi dla odległości oglądania 2,5-3 m to ergonomiczny standard zgodny z wytycznymi THX. Zaznacz ołówkiem poziomą linię na ścianie, a następnie pionowe kreski w rozstawie VESA twojego telewizora. Użyj poziomicy, nie polegaj na oku.

Krok 2: Wykrycie profili

Przesuń magnes neodymowy po ścianie w miejscu montażu. Stalowy profil przyciągnie magnes z wyczuwalnym oporem. Profile CD 60 są rozmieszczone co 40, 60 lub 80 cm jeśli nie trafiasz w żaden, przesuń uchwyt o połowę tego odstępu. Brak reakcji magnesu oznacza pustkę tu potrzebujesz kołków Molly lub wzmocnienia.

Krok 3: Wiercenie otworów

Dla kołków Molly wierć wiertłem Ø10 mm prostopadle do ściany, na głębokość 40 mm. Dla wkrętów w profil użyj wiertła Ø3 mm jako pilot, a następnie wkręć śrubę samogwintującą. Nie używaj wiertła udarowego płyta GK kruszy się przy wibracjach. Wierć powoli, z niskim obrotami, dociskając stabilnie.

Krok 4: Montaż kołków

Molly wkręcasz do otworu ręcznie, aż kołnierz oprze się o ścianę. Wkręcasz śrubę w kołek do wyczucia lekkiego oporu, następnie ściskasz kołek szczypcami zaciskowymi, aż zaciśnie się w fałdę. Odkręcasz śrubę kołek pozostaje z gwintem wewnętrznym. Fischer Duopower po prostu wciskasz w otwór Ø6 mm i wkręcasz śrubę.

Krok 5: Przykręcenie uchwytu

Przyłóż płytkę uchwytu do ściany, sprawdź poziomicą, wkręć śruby przez otwory w płytce do kołków. Dokręcaj równomiernie, na krzyż, do wyczucia oporu. Nie używaj wkrętarki udarowej na końcowym etapie łatwo zerwać gwint Molly lub przekręcić Fischer.

Krok 6: Montaż ramion VESA w telewizorze

Przykręć ramiona uchwytu do tylnej ściany telewizora śrubami M6 lub M8 (zależnie od VESA). Sprawdź, czy ramiona są prostopadłe do krawędzi ekranu krzywe ramiona powodują, że TV „wisi krzywo” mimo prostej ściany.

Krok 7: Zawieszenie ekranu

Dwa osoby podnoszą telewizor i zawieszają ramiona na hakach płytki ściennej. Usłyszysz kliknięcie zatrzasku. Sprawdź, czy oba ramiona zaczepiły się równomiernie poluzowany jeden hak to ryzyko zsunięcia.

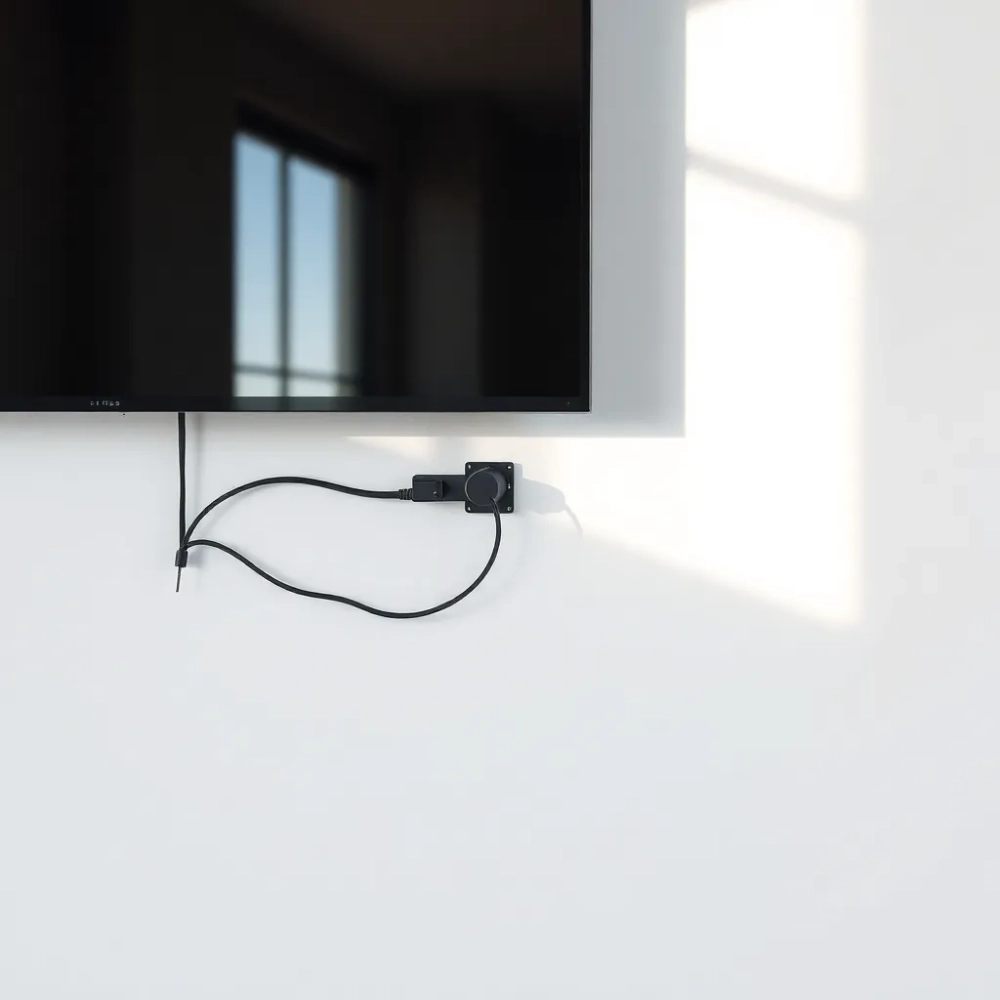

Krok 8: Ukrycie kabli i kontrola

Poprowadź kable HDMI, antenowy i zasilający w listwie przypodłogowej lub kanale kablowym przyklejanym do ściany. Zostaw luz 5-10 cm przy złączu telewizora zbyt ciasne kable wyrywają gniazda HDMI przy obracaniu ekranu. Włącz telewizor, sprawdź obraz pod kątem z każdej strony kanapy dopiero wtedy montaż jest zakończony.

Przy uchwycie obrotowym dodatkowy krok: po zawieszeniu ekranu sprawdź zakres ruchu ramienia. Uchwyt powinien obracać się płynnie, bez zacięć i bez luzów na końcach zakresu. Jeśli ramię opada pod własnym ciężarem, dokręć śrubę regulacji napięcia sprężyny producenci przewidują taką regulację.

Najczęstsze błędy przy wieszaniu telewizora na ścianie karton gips

Połowa uszkodzeń telewizorów powieszonych na ścianach GK wynika z pięciu powtarzalnych błędów. Każdy z nich da się uniknąć, ale wymaga świadomości, że ściana gipsowo-kartonowa to nie cegła.

Pierwszy błąd to mocowanie wyłącznie do warstwy gipsu śruba wkręcona bez kołka, „na wiarę”, trzyma 2-3 kg, a po miesiącu wysuwa się z płyty pod wpływem cykli termicznych (TV grzeje się i stygnie). Mechanizm jest prosty: płyta GK ma strukturę warstwową, a gips nie ma wytrzymałości na wyrwanie wzdłuż włókien tektury.

Drugi błąd to stosowanie kołków plastikowych bez elementu rozporowego zwykły kołek Ø6 do betonu, wsadzony w GK, po prostu wypada z otworu przy pierwszym obciążeniu. Plastikowe kołki do betonu działają na zasadzie klinowania w twardym materiale; w GK klinują się w pustce i wysuwają.

Trzeci błąd to montaż bezpośrednio na płytę z pominięciem profili śruba trafia w pustkę 50 mm między profilami, a użytkownik myśli, że „uchwyt trzyma”. Trzyma, dopóki nie zawiśnie telewizor 25 kg. Wtedy płyta pęka w charakterystyczny krzyżyk i uchwyt wylatuje ze ścianą.

Czwarty błąd to ignorowanie ciężaru uchwytu obrotowego. Sam uchwyt z ramieniem waży 6-8 kg, a po wysunięciu ramienia tworzy dźwignię 40-60 cm. To oznacza siłę na punkt mocowania dwu- lub trzykrotnie wyższą niż ciężar samego telewizora. Uchwyt obrotowy na GK wymaga trafienia w profil lub wzmocnienia inaczej skończy się wyrwaniem.

Piąty błąd to brak poziomowania. Oko ludzkie wykrywa odchylenie 2-3 mm na odcinku 1 m. Telewizor zawieszony „na oko” wydaje się prosty przez pierwszy dzień, potem irytuje przez lata. Poziomica laserowa kosztuje 80-150 zł i eliminuje problem na zawsze.

Checklist bezpieczeństwa przed zawieszeniem

• Sprawdziłem, czy waga TV z uchwytem nie przekracza nośności kołków.
• Magnetycznie zlokalizowałem profile lub zastosowałem Molly.
• Odstęp od krawędzi płyty wynosi minimum 60 mm.
• Wierciłem bez udaru, prostopadle, na właściwą głębokość.
• Kołki osadziłem szczypcami zaciskowymi (Molly) lub pełnym wkręceniem (Fischer).
• Poziomica potwierdziła poziom płytki uchwytu.
• Ramiona VESA są prostopadłe do krawędzi ekranu.
• Po zawieszeniu oba ramiona zatrzasnęły się na hakach.
• Kable mają luz przy złączach.

Co zrobić, gdy nie trafiam w profil

To częstsza sytuacja niż się wydaje rozstaw uchwytu VESA 400×400 mm nie zawsze pokrywa się z profilem CD 60. Pierwsza opcja: przesuń uchwyt o 20-30 cm w poziomie, aż hak trafi w profil. Druga opcja: zastosuj kołki Molly ich udźwig 25 kg na punkt wystarczy dla TV do 55 cali. Trzecia opcja: zamontuj traversę CD 60 poziomo między profilami i wkręć śruby w traversę. Każde z tych rozwiązań jest trwałe i bezpieczne, jeśli zastosujesz właściwe materiały.

Źródła i normy

Dane o nośności kołków i płyt zaczerpnięto z kart technicznych producentów systemów suchej zabudowy (Knauf, Rigips, Fermacell) oraz normy PN-EN 520 „Płyty gipsowo-kartonowe. Definicje, wymagania i metody badań”. Udźwig kołków Molly i Fischer Duopower podano na podstawie raportów technicznych dostępnych na stronach producentów systemów zamocowań. Wymagania dotyczące obciążeń użytkowych w budynkach mieszkalnych reguluje Eurokod 1 (PN-EN 1991-1-1). Wytyczne dotyczące wysokości montażu ekranów oparto na zaleceniach THX oraz SMPTE (Society of Motion Picture and Television Engineers) dotyczących kątów widzenia w pomieszczeniach mieszkalnych.
