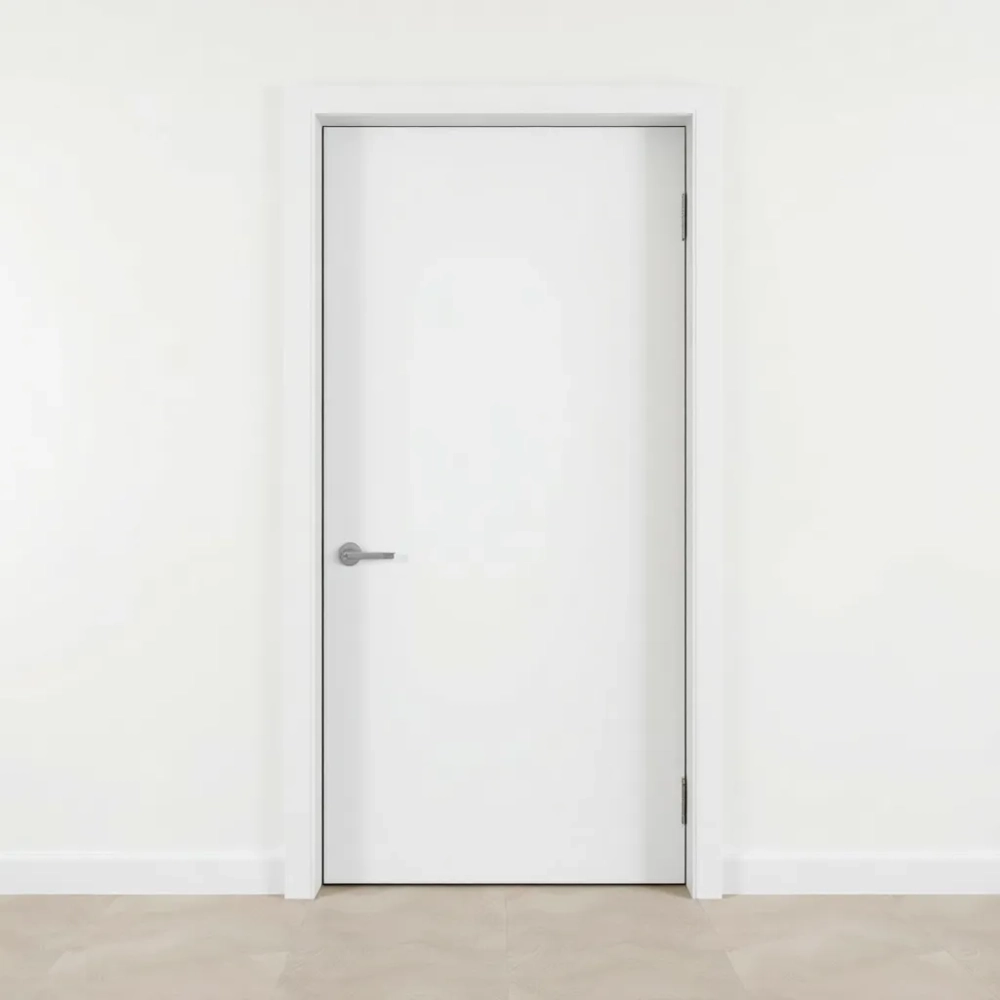

Jakie drzwi w ścianie EI30? Wymagania i podpowiedzi dla projektu

Ściana oddzielenia przeciwpożarowego musi mieć klasę odporności ogniowej co najmniej taką samą jak drzwi, które w niej osadzasz - dlatego drzwi o klasie EI30 montuje się wyłącznie w przegrodach o tej samej lub wyższej klasie ogniowej. Brzmi banalnie, ale to właśnie na tym jednym warunku opiera się cała logika doboru, montażu i odbioru drzwi ppoż. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (dalej: WT) w § 232 precyzuje, że zamknięcia otworów w ścianie oddzielenia przeciwpożarowego muszą mieć klasę odporności ogniowej co najmniej EI 30, a ściana sama - REI 60 lub REI 120 w zależności od klasy odporności pożarowej budynku. W praktyce oznacza to, że drzwi EI30 są zamknięciem otworu w ścianie, która wytrzyma 30, 60 lub 120 minut pożaru. Drzwi nie mogą być „mocniejsze” od ściany i nie mogą być w niej jedynym krytycznym ogniwem, bo całe oddzielenie jest tak słabe, jak jego najsłabszy element. Reszta tego tekstu to konkretne parametry, limity otworów i praktyczne zasady, które projektant oraz inwestor musi zweryfikować, zanim zamówi skrzydło.

• Klasa odporności ogniowej drzwi EI30 - co musi mieć skrzydło i ościeżnica
• Dopuszczalne otwory i przepusty w ścianie EI30 - limity i odstępstwa
• Jak powiększyć strefę pożarową bez utraty ściany EI30
• Przepusty, kurtyny i dach - co zrobić, gdy ściana EI30 nie wystarcza
• Checklist projektanta przed złożeniem projektu

Klasa odporności ogniowej drzwi EI30 - co musi mieć skrzydło i ościeżnica

Drzwi EI30 muszą wytrzymać 30 minut ekspozycji ogniowej zgodnie z krzywą standardową w badaniu wg PN-EN 1634-1. W tym czasie szczelność (E) i izolacyjność (I) ogniowa nie mogą zostać przekroczone, a skrzydło nie może utracić stateczności. Producenci potwierdzają to deklaracją właściwości użytkowych oraz oznakowaniem CE lub znakiem budowlanym B. Samo skrzydło drewniane lub stalowe nie wystarczy - liczy się cały zestaw, czyli ościeżnica, uszczelki pęczniejące pod wpływem temperatury, zawiasy z regulacją oraz samozamykacz.

W drzwiach ppoż. EI30 płytowo-płycinowych rdzeń stanowi płyta o specjalnej gęstości, najczęściej 350-450 kg/m³, która pod wpływem ognia wydziela parę wodną i chłodzi przegrodę. Uszczelka przekładkowa z materiału pęczniejącego rozszerza się w temperaturze około 150°C, blokując szczelinę między skrzydłem a ościeżnicą - bez niej gorące gazy przenikałyby do sąsiedniej strefy w ciągu kilku minut. Dlatego każde drzwi EI30 wymagają uszczelki, a jej brak lub uszkodzenie w trakcie eksploatacji to najczęstsza przyczyna negatywnych odbiorów kominiarskich i ppoż.

Ościeżnica musi być wykonana z materiału o tej samej klasie odporności co skrzydło, a jej montaż odbywa się na kotwy stalowe osadzane w murze lub betonie w rozstawie nie większym niż 600 mm. Pianka montażowa jest dopuszczalna wyłącznie jako wypełnienie szczeliny, nie zaś jako jedyne mocowanie - w pożarze pianka PU traci wytrzymałość już po 10-15 minutach. Stosuje się więc zaprawę cementową, wełnę mineralną o gęstości min. 80 kg/m³ lub specjalne kitoodporne masy ogniochronne klasy EI 30.

W budynkach z klasą odporności pożarowej A (ZL I, II, III) ściany oddzielenia przeciwpożarowego mają klasę REI 120, a w klasie B (ZL IV, V) - REI 60. W obu przypadkach drzwi w tych ścianach muszą mieć co najmniej EI 30, ale dopuszczalna jest klasa wyższa - EI 60 lub EI 120, o ile przegroda na to pozwala. Parametr „I” oznacza, że temperatura po stronie nienagrzewanej nie wzrośnie o więcej niż 140°C średnio i 180°C miejscowo. W ścianie REI 60 montujesz drzwi EI 60, jeśli zależy Ci na jednorodności odporności całej przegrody - to standard w strefach ZL I (mieszkalne wielorodzinne powyżej 4 kondygnacji) oraz PM o gęstości obciążenia ogniowego Q > 4000 MJ/m².

Uwaga praktyczna: drzwi przeszklone EI30 muszą mieć szkło ogniochronne klasy EI 30 w ramie stalowej lub aluminiowej z wkładem termoizolacyjnym. Powierzchnia przeszklona nie może przekraczać dopuszczalnej wartości podanej w aprobacie technicznej, zwykle do 0,8-1,2 m² w jednym skrzydle. Luksfery i cegła szklana w ścianie oddzielenia ppoż. mają swój odrębny limit - 10% powierzchni ściany, a ich łączna powierzchnia otworów (z drzwiami) nie może przekroczyć 15% powierzchni ściany.

Słowniczek skrótów
EI - szczelność i izolacyjność ogniowa (minuty).
REI - nośność (R), szczelność (E), izolacyjność (I) ogniowa ściany lub stropu.
ZL - kategoria zagrożenia ludzi (ZL I-V).
PM - strefa produkcyjno-magazynowa.
IN - strefa inwentarska (hodowlana).
Q - gęstość obciążenia ogniowego (MJ/m²).

Dopuszczalne otwory i przepusty w ścianie EI30 - limity i odstępstwa

Łączna powierzchnia otworów w ścianie oddzielenia przeciwpożarowego nie może przekroczyć 15% powierzchni tej ściany, a w stropie - 0,5% powierzchni stropu. Dotyczy to drzwi, okien, luksferów, cegły szklanej, przejść instalacyjnych i wszelkich innych przejść, łącznie z kanałami wentylacyjnymi. Przepusty instalacyjne (rury, kable, kanały) muszą mieć klasę odporności ogniowej równą klasie przegrody, przez którą przechodzą, czyli w ścianie EI30 montujemy przepusty EI 30, a w ścianie REI 120 - przepusty EI 120.

Wyjątkiem są rury z tworzywa sztucznego prowadzone przez ścianę oddzielenia do pojedynczej łazienki lub kuchni - mogą być zabezpieczone opaskami ogniochronnymi (kasetami) pęczniejącymi pod wpływem temperatury. Mechanizm działania opaski jest prosty: w temperaturze 120-150°C materiał zwiększa objętość kilkunastokrotnie, zamykając otwór po wypaleniu się rury i blokując rozprzestrzenianie ognia oraz dymu. Stosuje się je zawsze w kombinacji z masą ogniochronną (kit, zaprawa) i wełną mineralną, nigdy samodzielnie.

Przejścia kablowe zamyka się masami ogniochronnymi, piankami lub bloczkami z wełny mineralnej o gęstości minimum 150 kg/m³. Kable w pęczkach muszą być rozdzielone tak, aby każdy przewód był owinięty warstwą pęczniejącą, a całość wypełniona masą niepalną. Bez tego zabezpieczenia pożar przenika przez przejście kablowe szybciej niż przez drzwi - testy pokazują, że niezabezpieczony przepust kablowy traci szczelność po 4-6 minutach.

Wentylacja i klimatyzacja przechodzą przez ścianę oddzielenia ppoż. przez klapy pożarowe z siłownikiem termicznym, które zamykają się automatycznie przy temperaturze 70°C lub po sygnale z systemu sygnalizacji pożarowej. Klapa musi mieć deklarowaną klasę EI równą klasie ściany, a jej obudowa nie może zmniejszać odporności przegrody. W praktyce oznacza to, że w ścianie REI 60 montujemy klapę EI 60, a sam kanał po obu stronach klapy musi być podparty konstrukcyjnie.

⚠️ Przepusty rurowe do łazienek stanowią wyjątek od reguły EI = ścianie, ale tylko wtedy, gdy rura prowadzona jest pojedynczo i obsługuje jedno pomieszczenie sanitarne. Wszystkie inne przypadki wymagają pełnej klasy ogniowej.

Jak powiększyć strefę pożarową bez utraty ściany EI30

Stałe urządzenia gaśnicze (SUG) pozwalają powiększyć dopuszczalną powierzchnię strefy pożarowej o 100%, a samodzielne oddymianie o dodatkowe 50% (w budynkach niskich N) lub 100% (w budynkach średniowysokich SW). Łącznie, przy zastosowaniu obu rozwiązań, dopuszczalna powierzchnia strefy może wzrosnąć o 150-200%, co oznacza w praktyce np. z 5000 m² do 12 000-15 000 m² w strefie PM o Q = 1000 MJ/m² i wysokości do 12 m.

SUG tryskaczowe działają na zasadzie chłodzenia i zwilżania powierzchni - woda pobiera ciepło z materiałów, obniżając temperaturę poniżej progu zapłonu. Jedno stanowisko tryskaczowe pokrywa ok. 9-12 m² i uruchamia się indywidualnie po przekroczeniu temperatury 68°C lub 93°C, w zależności od klasy. Dla projektanta oznacza to, że liczba tryskaczy musi być obliczona wg PN-EN 12845, a ich lokalizacja pokrywać całą strefę, łącznie z przegrodami oddzielenia.

Oddymianie grawitacyjne lub mechaniczne musi zapewnić minimalną powierzchnię czynną klap i okien oddymiających zgodną z obliczeniami wg PN-EN 12101. W budynkach PM i ZL III-V stosuje się zwykle klapy dymowe w dachu o powierzchni 1-2% rzutu strefy, sterowane automatycznie lub ręcznie. Bez takiego systemu nawet SUG nie daje pełnego bonusu powierzchni.

Wskazówka dla inwestora: powiększenie strefy pożarowej bez SUG i oddymiania jest możliwe wyłącznie przez zastosowanie ścian oddzielenia o wyższej klasie (REI 120 zamiast REI 60) - co zmniejsza dopuszczalną powierzchnię strefy w sposób korzystny, ale jednocześnie podnosi koszt samej przegrody. Tani SUG zwykle zwraca się szybciej niż droga ściana REI 120, jeśli porównać koszt inwestycji.

⚠️ Uwaga: powiększenia stref nie stosuje się w budynkach wysokich (W) i wysokościowych (WW) wielokondygnacyjnych w sposób nieograniczony - tam obowiązują dodatkowe wymagania co do klasy odporności pożarowej budynku i samych stref. W praktyce oznacza to, że w budynku W (powyżej 25 m) redukcja bonusami jest ograniczona do 50% wartości bazowej i wymaga indywidualnej ekspertyzy ppoż.

Przepusty, kurtyny i dach - co zrobić, gdy ściana EI30 nie wystarcza

Kurtyna przeciwpożarowa między widownią a sceną w budynkach użyteczności publicznej (kina, teatry) jest wymagana, gdy widownia ma ponad 600 miejsc lub scena przekracza 150 m² powierzchni albo 1200 m³ kubatury. Kurtyna musi opadać samoczynnie po sygnale pożarowym, być wykonana z materiału niepalnego i utrzymywać klasę odporności ogniowej EI 30 przez co najmniej 30 minut. Zasada ta wynika z konieczności ochrony ewakuacji widzów - scena wraz z kurtyną stanowi wtedy oddzielną strefę pożarową, a kurtyna pełni rolę drzwi EI 30 w ścianie kurtynowej.

Ściana oddzielenia przeciwpożarowego musi stać na własnym fundamencie lub na konstrukcji o tej samej klasie odporności ogniowej. Jej wysunięcie ponad połać dachu powinno wynosić minimum 0,3 m, a pas dachu wzdłuż ściany (po obu stronach) musi mieć szerokość 2,0 m i klasę EI 60. To zabezpieczenie przed rozprzestrzenianiem ognia po dachu - w praktyce oznacza wykonanie pasa z materiału niepalnego (wełna mineralna, blacha, płyta warstwowa z rdzeniem mineralnym).

Przegrody szklane w ścianie oddzielenia (luksfery, cegła szklana, przeszklenia stałe) mają łączny limit 10% powierzchni ściany, wliczany w ogólny limit 15% otworów. Przeszklenie musi mieć klasę EI równą klasie ściany, a jego mocowanie do ramy - odpowiednią aprobatę techniczną. Wielu inwestorów nie wie, że tradycyjna cegła szklana bez odpowiedniej klasy ogniowej EI nie może zastąpić pełnej ściany oddzielenia - to częsty błąd projektowy.

Schemat decyzyjny projektanta:
1. Ustal kategorię budynku: ZL, PM czy IN.
2. Określ gęstość obciążenia ogniowego Q (dla PM).
3. Wybierz tabelę dopuszczalnych powierzchni wg § 227 lub § 228.
4. Zastosuj redukcję 50% dla kondygnacji podziemnej (o ile występuje).
5. Rozważ powiększenie strefy przez SUG i oddymianie.
6. Dobierz klasę drzwi i przepustów do klasy ściany.
7. Sprawdź limity otworów (15% ściany, 0,5% stropu).
8. Zweryfikuj dach, fundament i pas ogniochronny.

Checklist projektanta przed złożeniem projektu

• Wydzielenie strefy pożarowej zgodne z § 226 WT (ściana, pas terenu, kondygnacja).
• Kategoria zagrożenia ludzi (ZL) lub gęstość obciążenia ogniowego (PM) prawidłowo określona.
• Dopuszczalna powierzchnia strefy sprawdzona w tabeli wg §§ 227, 228, 231.
• Redukcja 50% dla kondygnacji podziemnej uwzględniona (jeśli dotyczy).
• Klasa odporności ogniowej ściany oddzielenia (REI 60 lub REI 120) dobrana do klasy budynku.
• Drzwi w ścianie mają co najmniej klasę EI 30, zalecana EI 60 dla spójności.
• Przepusty instalacyjne mają klasę EI = klasie ściany, z wyjątkiem rur do łazienek.
• Łączna powierzchnia otworów nie przekracza 15% powierzchni ściany.
• Ściana stoi na własnym fundamencie, wysunięta 0,3 m ponad dach.
• Pas dachu o szerokości 2,0 m wzdłuż ściany ma klasę EI 60.
• Kurtyna ppoż. w widowni (>600 miejsc) i scenie (>150 m² / >1200 m³) zaprojektowana.
• SUG i oddymianie rozważone jako sposób powiększenia strefy (jeśli potrzeba).

Drzwi EI30 w ścianie EI30 to nie wybór - to wymóg techniczny wynikający bezpośrednio z § 232 WT. Cała reszta (otwory, przepusty, dach, fundament) musi być z nim spójna, bo każda szczelina, każdy niezabezpieczony kabel i każdy brakujący pas na dachu to potencjalna droga ucieczki ognia. Jeśli czujesz, że projekt wymaga indywidualnych obliczeń, sięgnij po konsultację z rzeczoznawcą ds. zabezpieczeń ppoż. - to tańsze niż poprawki na etapie odbioru.

Źródła danych i podstawy prawne:
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.) - §§ 226-235, 256, 271, 213.
PN-EN 1634-1:2014 - Badanie odporności ogniowej i dymoszczelności drzwi, bram i okien.
PN-EN 12845:2015 - Stałe urządzenia gaśnicze - Automatyczne urządzenia tryskaczowe.
PN-EN 12101 - Systemy oddymiania i odprowadzania ciepła.
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719).
Serwis isap.sejm.gov.pl - pełny tekst aktów prawnych.
