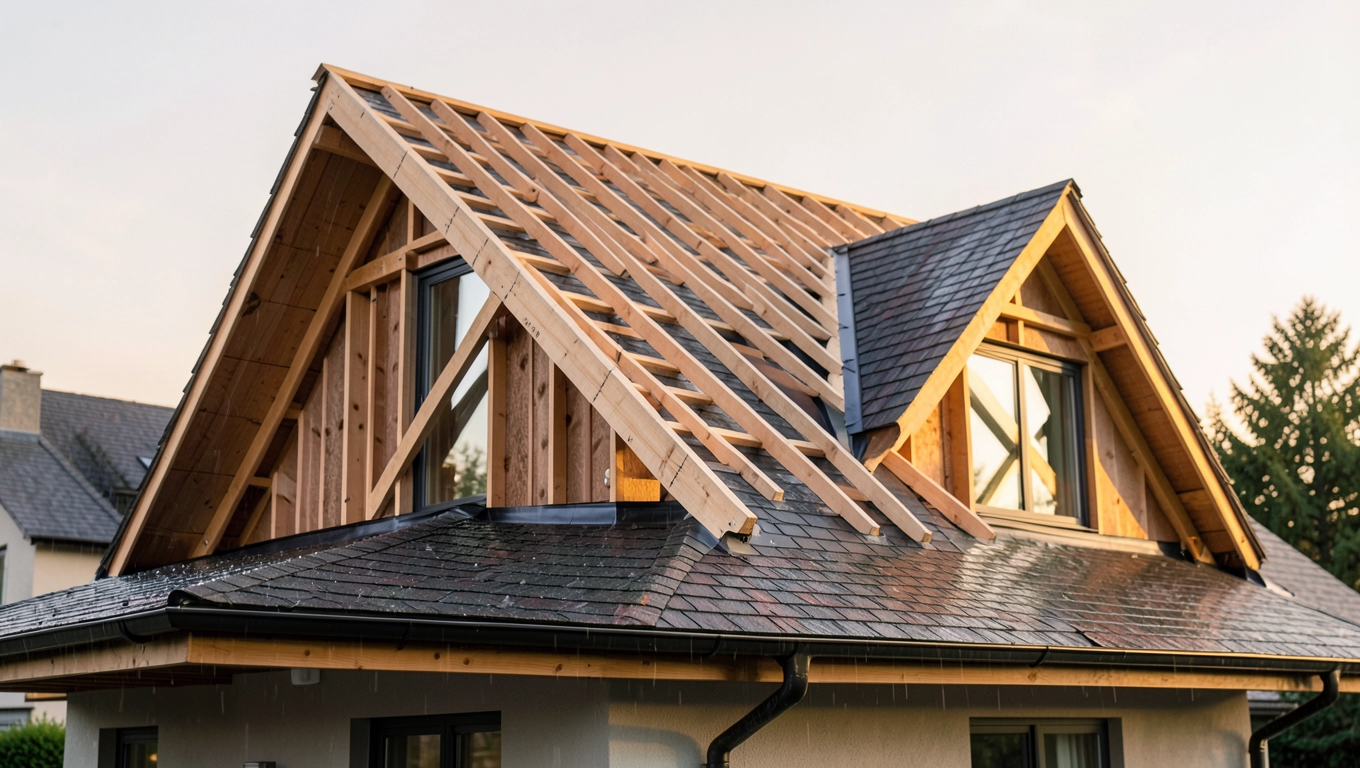

Budowa dachu czterospadowego – poradnik krok po kroku

Dach czterospadowy to jedna z tych decyzji budowlanych, przy których nawet doświadczeni inwestorzy czują, że wchodzą na grząski grunt bo geometria jest skomplikowana, wykonawcy mówią różnymi językami, a każdy znajomy ma inną teorię na temat kąta nachylenia. Ta forma dachu nie jest jednak trudna do zrozumienia, pod warunkiem że ktoś pokaże jej logikę od środka, a nie tylko opisze wygląd z zewnątrz. Cztery połacie, które zbiegają się w kalenicy lub w jednym punkcie, muszą ze sobą współpracować mechanicznie w sposób, którego zwykłe projekty poglądowe często w ogóle nie tłumaczą. I właśnie ta ukryta mechanika rozłożenie sił w więźbie, zachowanie połaci przy asymetrycznym obciążeniu śniegiem, szczegóły izolacji przy narożnikach decyduje o tym, czy dach przetrwa trzydzieści lat bez problemów, czy zacznie sprawiać kłopoty już po pierwszej ciężkiej zimie.

• Konstrukcja więźby dachowej czterospadowej
• Kąt nachylenia i kształt dachu czterospadowego
• Wytrzymałość i obciążenia dachu czterospadowego
• Etapy montażu pokrycia na dachu czterospadowym
• Izolacja i ocieplenie dachu czterospadowego
• Najczęstsze błędy przy budowie dachu czterospadowego
• Najczęściej zadawane pytania o budowę dachu czterospadowego

Konstrukcja więźby dachowej czterospadowej

Więźba dachu czterospadowego różni się od dwuspadowej nie tylko liczbą połaci, ale przede wszystkim sposobem, w jaki siły rozchodzą się po całej konstrukcji. W dachu dwuspadowym krokwie pracują głównie w jednym kierunku, obciążając ściany szczytowe i murłaty wzdłuż dłuższego boku budynku. Czterospadowy pozbawiony jest szczytów, co oznacza, że obciążenia muszą być przejęte przez wszystkie cztery ściany równocześnie i to jest zarówno jego siła, jak i źródło większości błędów projektowych.

Sercem konstrukcji jest krokiew narożna, czyli element biegnący od narożnika budynku ku kalenicy pod kątem 45 stopni (przy rzucie kwadratowym lub prostokątnym zbliżonym do kwadratu). Krokiew narożna dźwiga znacznie większe obciążenie niż krokwie zwykłe, bo zbiega się na niej pokrycie z dwóch sąsiednich połaci jednocześnie. Właśnie dlatego jej przekrój poprzeczny powinien być większy niż pozostałych krokwi w praktyce wynosi zazwyczaj 10×16 cm lub 10×18 cm, podczas gdy krokwie zwykłe mają typowo 8×16 cm lub 8×18 cm. Niedoszacowanie przekroju krokwi narożnej to jeden z tych błędów, które przez lata dają o sobie znać jako ugięcie połaci widoczne z zewnątrz.

Krokwie pośrednie zwane też krótkimi opierają się na krokwiach narożnych, a nie na kalenicy. Ich geometria jest bardziej skomplikowana do wyznaczenia niż w dachu dwuspadowym, bo ich długość i kąt cięcia zależą od miejsca, w którym stykają się z krokwią narożną. Każda z nich ma inną długość, jeśli kalenica jest niesymetryczna wobec rzutu budynku. Wystarczy milimetrowy błąd w wytyczeniu tego punktu oparcia, żeby na gotowym dachu pojawił się garb lub wgłębienie w połaci.

Powiązany temat koszt budowy dachu dwuspadowego 150m2

Układ krokwi płatwiowych i jętki pełni w dachu czterospadowym inną rolę niż w prostych konstrukcjach. Płatew kalenicowa spoczywa na słupach lub na ścianie kolankowej, a jej długość wyznacza długość górnej krawędzi trapezowych połaci głównych. Im wyższa płatew, tym bardziej strome połacie i mniejsze obciążenie poziome przekazywane na murłaty. Ten związek między wysokością kalenicy a siłą poziomą jest czysto trygonometryczny każde zwiększenie kąta nachylenia o 5 stopni redukuje składową poziomą parcia dachu o kilka do kilkunastu procent, zależnie od wyjściowego kąta.

Przy rozpiętościach budynku powyżej 9-10 metrów więźba wymaga dodatkowych elementów usztywniających, bo krokwie narożne zaczynają się wyginać pod własnym ciężarem jeszcze przed nałożeniem pokrycia. Stosuje się wtedy zastrzały ukośne elementy podpierające krokiew narożną w jej połowie długości lub wieszaki przenoszące siłę naprężenia na belkę stropową. Wybór między zastrzałem a wieszakiem zależy od tego, czy poddasze ma być użytkowe: zastrzał zajmuje przestrzeń użytkową narożnika, wieszak natomiast pozwala zachować pełną wysokość pod skosami, bo całe napięcie przejmuje element stalowy pracujący wyłącznie na rozciąganie.

Kąt nachylenia i kształt dachu czterospadowego

Kąt nachylenia połaci to nie tylko kwestia estetyki ani tradycji regionalnej to parametr, który fizycznie określa, jak dach radzi sobie z wodą, śniegiem i wiatrem. Przy kącie poniżej 20 stopni woda deszczowa zwalnia na połaci na tyle, że kapilarne podciąganie między dachówkami staje się realnym zagrożeniem. Powyżej 45 stopni śnieg zsuwa się samoistnie, ale parcie wiatru gwałtownie rośnie, bo połać staje się coraz bardziej pionową powierzchnią. Optimum dla dachu czterospadowego w polskim klimacie mieści się najczęściej między 30 a 42 stopniami.

Powiązany temat budowa dachu dwuspadowego krok po kroku

Dach kopertowy to najpopularniejsza odmiana czterospadowego i geometrycznie najbardziej elegancja: dwie przeciwległe połacie mają kształt trapezu, dwie pozostałe trójkąta. Trapezowe zbiegają się ku kalenicy, trójkątne natomiast kończą się w narożnikach kalenicy punktowo. Taki układ sprawia, że bryła budynku wygląda jakby zamknięto ją z każdej strony tym samym gestem stąd skojarzenie z kopertą właśnie. Z technicznego punktu widzenia dach kopertowy ma dwa typy krokwi tworzących diametralnie różne geometrie połaci, co wymaga osobnego obliczenia długości dla każdego z nich.

Dach namiotowy odmiana rzadsza, bo trudniejsza technicznie nie posiada kalenicy. Wszystkie cztery połacie są równoległobokami lub trójkątami, które zbiegają się w jednym punkcie szczytowym. Taka forma wymusza symetrię rzutu budynku (najczęściej kwadrat), bo inaczej punkt szczytowy nie może leżeć idealnie centralnie i cały układ sił traci równowagę. Więźba dachu namiotowego pracuje bardziej jak parasol niż jak tradycyjna konstrukcja krokwiowa centralne napięcie spływa do jednego słupa lub wieszaka, co przy dużych rozpiętościach wymaga bardzo dokładnych obliczeń inżynierskich.

Stosunek wysokości kalenicy do szerokości budynku zwany smaglicą lub współczynnikiem strzelistości determinuje charakter wizualny całej bryły. Przy współczynniku 0,3-0,4 dach jest niski, masywny, bardziej nowoczesny. Przy 0,6-0,7 staje się wysmukły, nawiązuje do tradycyjnej architektury wiejskiej i pozwala na pełnowartościowe poddasze użytkowe. Ten sam rzut budynku może wyglądać zupełnie inaczej tylko dlatego, że zmieniono wysokość kalenicy o pół metra różnica, której większość planów graficznych nie oddaje wiernie w skali.

Może Cię zainteresować też ten artykuł czy remont dachu wymaga pozwolenia na budowę

Wpływ kąta nachylenia na dobór materiału pokryciowego

Każdy materiał pokryciowy ma swój minimalny kąt nachylenia, poniżej którego producenci nie gwarantują szczelności nie dlatego że materiał jest gorszej jakości, ale dlatego że fizyka przepływu wody wymaga minimalnego spadku, by grawitacja wygrywała z ciśnieniem kapilarnym. Dachówka ceramiczna karpiówka wymaga minimum 40 stopni przy ułożeniu w koronkę, blachodachówka 12 do 15 stopni zależnie od głębokości tłoczenia, gonty bitumiczne zaś sprawdzają się już od 10 do 12 stopni. Wybór kąta nachylenia musi więc poprzedzać, a nie następować po wyborze pokrycia.

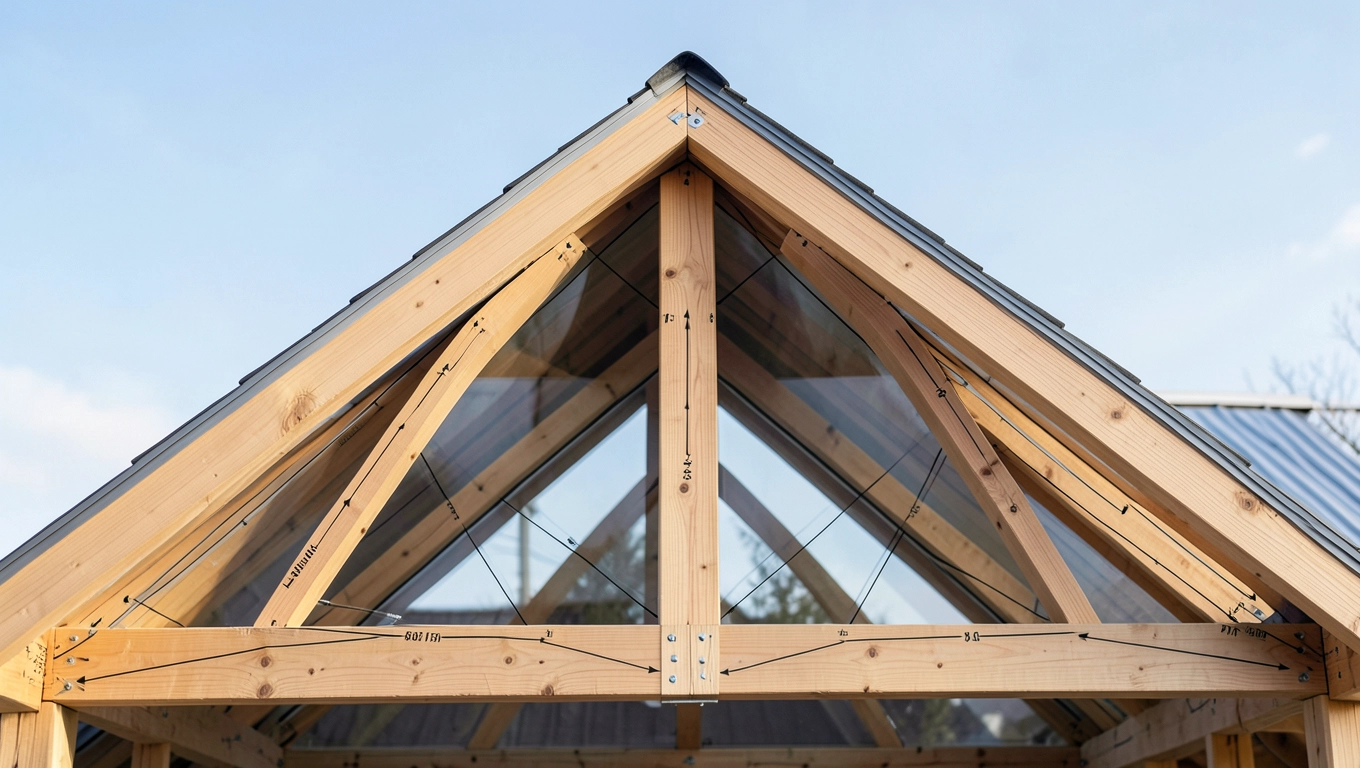

Wytrzymałość i obciążenia dachu czterospadowego

Dach czterospadowy wyróżnia się na tle innych form dachowych przede wszystkim rozkładem obciążeń, a nie samą ilością materiału. Brak szczytów oznacza, że wiatr nie ma pionowej powierzchni, o którą mógłby uderzyć bezpośrednio zamiast tego opływa budynek łagodnie z każdej strony, a siła parcia rozdziela się na wszystkie cztery ściany. Przy dachach dwuspadowych szczyt potrafi przejmować ciśnienie wiatru równoważne obciążeniu kilku kiloniutonów na metr kwadratowy, co przy silnych burzach tworzy realne ryzyko wyrwania krokwi ze ściany szczytowej.

Obciążenie śniegiem rozkłada się na dachu czterospadowym bardziej równomiernie niż na dwuspadowym, ale ma pewną pułapkę, o której rzadko mówi się wprost. W narożnikach dachu tam, gdzie spotykają się dwie połacie i gdzie biegnie krokiew narożna warstwa śniegu ma tendencję do kumulowania się, bo zsuwający się śnieg z obu kierunków „wsypuje się" w ten narożnik jak do lejka. Przy dachu dwuspadowym śnieg spada głównie w dół prostej połaci, przy czterospadowym część masy kieruje się ku narożnikom. To właśnie ten mechanizm uzasadnia zwiększony przekrój krokwi narożnych, nie tylko ich większa geometryczna długość.

Obliczenia statyczne zgodne z normą PN-EN 1991-1-3 wymagają przyjęcia strefy śniegowej dla danego obszaru Polski kraj podzielony jest na pięć stref, gdzie strefa I (niziny centralne) zakłada charakterystyczne obciążenie gruntu śniegiem na poziomie 0,7 kN/m², a strefa V (Tatry i Beskidy) sięga nawet 3,0 kN/m². Obliczeniowe obciążenie połaci jest jednak mniejsze niż gruntowe, bo wpływa na nie kąt nachylenia: przy 30 stopniach współczynnik kształtu dachu wynosi 0,8, przy 60 stopniach spada do zera (śnieg zsuwa się samoistnie). Ten współczynnik bezpośrednio przekłada się na wymagany przekrój krokwi i belek.

Parcie wiatru oblicza się dla dachu czterospadowego zgodnie z PN-EN 1991-1-4, traktując poszczególne strefy połaci różnie strefa przy krawędzi okapu przejmuje większe podciśnienie niż środek połaci, bo tam cyrkulacja powietrza jest najsilniejsza. To podciśnienie działa jak siła unosząca dach ku górze, a nie dociskająca go w dół, co zmienia sens mocowania pokrycia: nie chodzi tylko o to, żeby płytka nie spłynęła z deszczem, ale żeby nie została wyciągnięta przez wiatr. Łączniki mechaniczne pokrycia haki, klamry, wkręty muszą więc pracować na wyrwanie, nie tylko na ścinanie.

Trwałość dachu czterospadowego zależy też od sztywności przestrzennej całej więźby. Pojedyncze krokwie pracują jak belki, ale cała więźba powinna pracować jak tarcza jeden sztywny element przenoszący siły poziome do ścian. Osiąga się to przez stosowanie tzw. krzesłów dachowych, stężeń poziomych w płaszczyźnie jętki oraz łączenie słupków kratowych z murłatą i kalenicą bez możliwości rotacji. Brak tych stężeń sprawia, że więźba może się „rombiować" pod wpływem nierównomiernego obciążenia wiatrem zjawisko trudno widoczne gołym okiem, ale stopniowo niszczące połączenia ciesielskie przez naprzemienne obciążenia i odciążenia.

Etapy montażu pokrycia na dachu czterospadowym

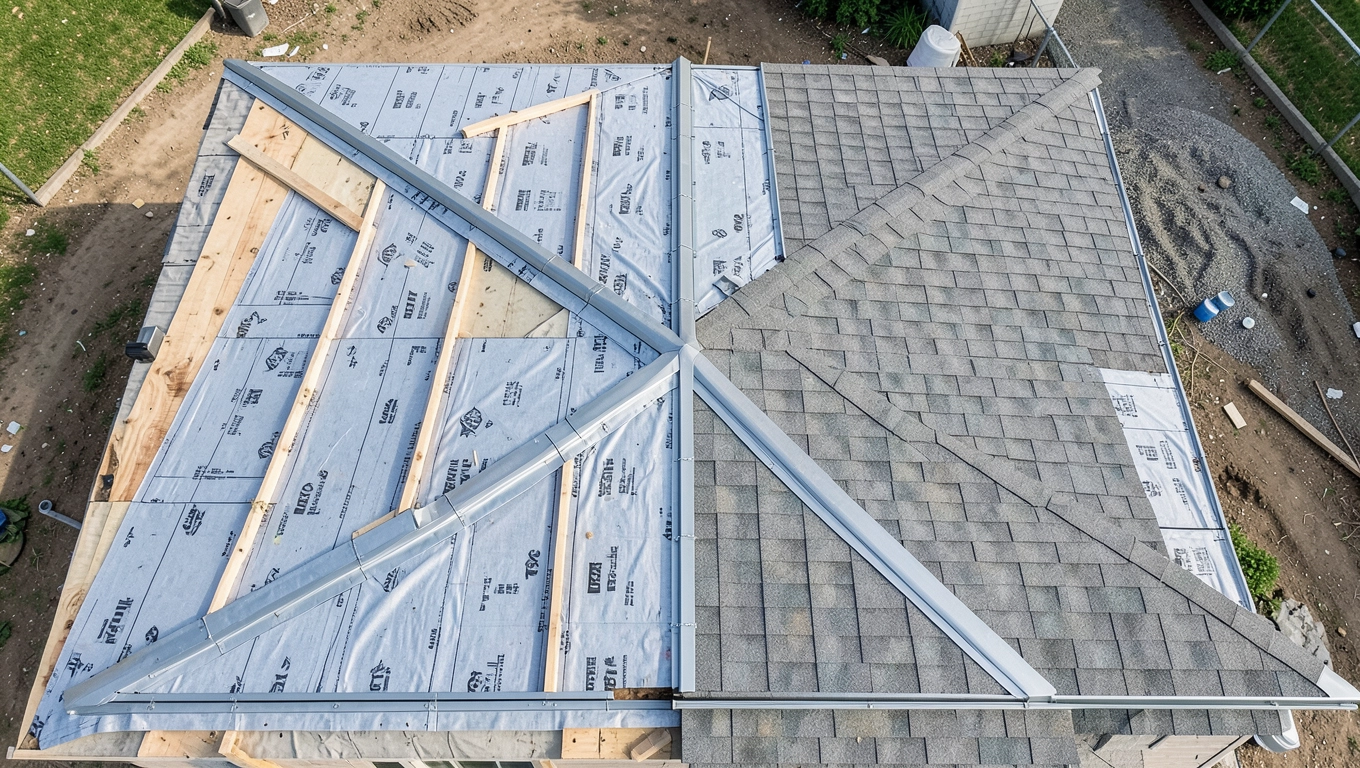

Montaż pokrycia na dachu czterospadowym różni się od pracy na prostym dachu dwuspadowym jedną zasadniczą komplikacją: nie ma ani jednej prostej linii ciągłej biegnącej od szczytu do okapu przez całą szerokość połaci. Krawędzie narożne przerywają rytm ułożenia każdego materiału arkuszowego lub modułowego, co wymaga cięcia i dopasowania na każdym kursie. Im mniejszy moduł pokrycia (dachówka zamiast blachy), tym więcej cięć a każde cięcie to potencjalne miejsce błędu wykonawczego.

Łaty i kontrłaty układa się na dachu czterospadowym tak samo jak na dwuspadowym kontrłata idzie wzdłuż krokwi, tworząc szczelinę wentylacyjną między folią wstępnego krycia a pokryciem właściwym, a łata poprzecznie w rozstawie dobranym do konkretnego modelu dachówki lub blachodachówki. Rozstaw łat wyznacza się od okapu, ale na połaciach trójkątnych (dachu kopertowego) każda łata jest krótsza niż poprzednia skraca się liniowo od podstawy trójkąta ku wierzchołkowi. Tę stopniową redukcję długości łat trzeba zaplanować przed zakupem materiału, bo inaczej łatwo przeliczyć się na zapotrzebowaniu.

Folia wstępnego krycia paroprzepuszczalna membrana podkładowa musi być ułożona z zakładami zgodnymi z kierunkiem spływu wody, zawsze z dołu ku górze, z zakładem poziomym minimum 15 cm i pionowym minimum 10 cm. Na narożnikach dachu folia tworzy trudne geometrycznie przejście między dwiema połaciami i tu najczęściej pojawiają się nieszczelności: rzemieślnicy nacięją folię w narożniku zbyt płytko albo zbyt głęboko, zostawiając odkryte pole deskowania lub krokwi narożnej. Prawidłowe rozwiązanie polega na wycięciu trójkąta folii i naklejeniu go na narożnik osobno, z zakładem co najmniej 20 cm na obie strony.

Dachówki lub blachę układa się od okapu ku kalenicy, zawsze zaczynając od prawej strony połaci (patrząc na dach z zewnątrz), bo większość dachówek ma zamek lewy, który przykrywa krawędź sąsiedniego elementu z prawej strony. Na połaciach narożnych każdy rząd dachówek trzeba przyciąć pod kątem krokwi narożnej i tu tkwi sedno całej pracochłonności dachu czterospadowego. Przy blachodachówce cięcia wykonuje się nożycami do blachy lub szlifierką z tarczą do cięcia na zimno (szlifierka kątowa z tarczą ścierną nagrzewa metal i niszczy powłokę ochronną w strefie cięcia, co przyspiesza korozję).

Na kalenicę i narożniki stosuje się specjalne elementy wykończeniowe gąsiory kalenicowe i gąsiory narożne które uszczelniają połączenie między połaciami. Gąsior narożny dachu czterospadowego ma kształt trójgrzbietowego profilu i wymaga podłoża z taśmy butylowej lub zaprawy kalenicowej. Taśma butylowa jest bardziej odporna na wibracje termiczne niż zaprawa, bo metal i dachówka rozszerzają się w różnym tempie przy zmianach temperatury różnica może wynosić 1-2 mm na metr przy wahaniach od -20°C do +70°C, a kilkanaście lat takich cykli kruszy zaprawę cementową skuteczniej niż mróz.

Izolacja i ocieplenie dachu czterospadowego

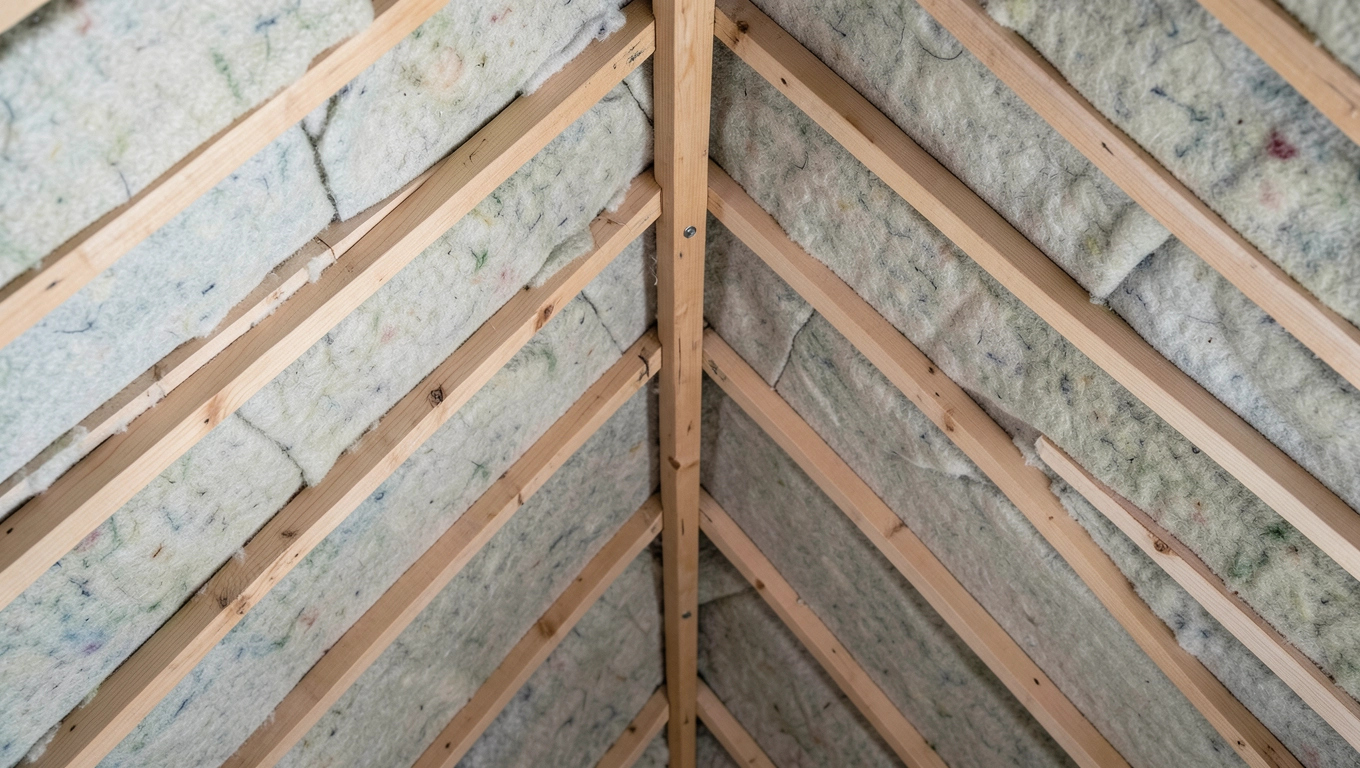

Izolacja termiczna dachu czterospadowego to temat, przy którym geometria narożników znowu daje o sobie znać. Na prostych połaciach wełna mineralna lub pianka poliuretanowa układają się bez problemów trudność zaczyna się tam, gdzie dwie połacie spotykają się pod kątem ostrym przy krokwi narożnej. W tym miejscu materiał izolacyjny musi wypełnić klinowy przekrój między membraną a poszytem, a każda przerwa ciągłości izolacji tworzy mostek termiczny. Mostki termiczne przy narożnikach to miejsca, gdzie w zimie kondensuje para wodna i gdzie drewno w perspektywie kilku lat może zacząć butwieć.

Współczynnik przenikania ciepła przegrody dachowej U powinien zgodnie z warunkami technicznymi dla budynków obowiązującymi od 2021 roku wynosić maksymalnie 0,15 W/(m²K) dla połaci dachowej w strefie klimatycznej Polski. Osiągnięcie tego parametru przy wełnie mineralnej o przewodności λ = 0,036 W/(mK) wymaga warstwy izolacji o grubości co najmniej 24 cm. Wełna między krokwiami o wysokości 16-18 cm uzupełniana musi być drugą warstwą między kontrłatami lub pod krokwiami tylko wtedy cały układ spełnia wymaganie i eliminuje mostek wzdłuż krokwi, bo krokiew drewniana przewodzi ciepło znacznie lepiej niż wełna mineralna.

Ciągłość warstwy paroizolacyjnej od strony wnętrza budynku decyduje o tym, czy wilgoć z ogrzewanych pomieszczeń wnika w strukturę dachu. Folia paroizolacyjna musi być połączona szczelnie ze ścianą na obwodzie budynku, a wszelkie przejścia instalacyjne rury, kable muszą być uszczelnione specjalnymi manszetnami. Jeden centymetr szczeliny w paroizolacji powoduje przepływ pary wodnej dziesięciokrotnie większy niż przepływ dyfuzyjny przez metr kwadratowy szczelnej folii to nie jest przesada, to wynik badań przeprowadzonych przez Fraunhofer Institut für Bauphysik, powszechnie stosowanych w projektowaniu przegród dachowych w Europie.

Alternatywą dla układu wełna + folia paroizolacyjna jest natrysk pianki poliuretanowej od wewnątrz, która jednocześnie pełni rolę izolacji i bariery parowej. Pianka natryskiwana w przestrzeń między krokwiami przylega bezpośrednio do folii wstępnego krycia, nie zostawiając żadnych szczelin ani mostków przy krokwiach narożnych. Jej przewodność cieplna wynosi λ ≈ 0,023-0,026 W/(mK), co pozwala osiągnąć wymagane U = 0,15 przy warstwie grubości jedynie 16-18 cm o kilka centymetrów mniej niż przy wełnie, co przy niskich połaciach może mieć znaczenie praktyczne dla wysokości poddasza.

Wentylacja połaci dachowej pozostaje ważna niezależnie od rodzaju izolacji nawet przy pianie natryskowej warto zachować szczelinę wentylacyjną między pianką a łatami, bo w upalne lato pokrycie metalowe nagrzewa się do 70-80°C i bez cyrkulacji powietrza ta temperatura wnika w strukturę dachu, przyspieszając starzenie wszystkich materiałów organicznych. Szczelina wentylacyjna o szerokości minimum 3-4 cm między izolacją a pokryciem umożliwia konwekcję naturalną: zimne powietrze wchodzi szczelinami wentylacyjnymi na okapie, ogrzewa się pod pokryciem i wydostaje przy kalenicy, unosząc ze sobą zarówno ciepło latem, jak i wilgoć przez cały rok.

Najczęstsze błędy przy budowie dachu czterospadowego

Geometryczny błąd wytyczenia narożników budynku to coś, co zemści się na etapie więźby w sposób niemożliwy do ukrycia. Jeśli kąty rzutu poziomego budynku nie są dokładnie prostokątne a odchylenie o 1-2 cm na 10 metrów zdarza się nawet przy solidnych ekipach murarskich krokwie narożne biegnące pod kątem 45 stopni przestają trafiać w narożniki murłaty. Cieśla musi wtedy improwizować, przycinając krokwie asymetrycznie lub dosuwając murłatę, co przenosi naprężenie w nieprzewidzianych miejscach. Dlatego przed stawianiem więźby geodezyjne sprawdzenie geometrii murłat to nie formalizm, ale warunek konieczny prawidłowego osadzenia krokwi narożnych.

Niedostateczna wentylacja poddasza nieużytkowego to błąd, który przez pierwsze dwa, trzy lata w ogóle nie jest widoczny a potem pojawia się nagle jako ciemne przebarwienia na deskach lub czarne wykwity pleśni na łatach. Mechanizm jest prosty: w zimie powietrze w przestrzeni pod pokryciem jest wilgotne (para wodna wnika z dołu przez nieszczelności paroizolacji), a kiedy temperatura spada poniżej punktu rosy, para kondensuje na zimnych łatach i krokwiach. Minimalna powierzchnia otworów wentylacyjnych przy okapie wynosi wg normy 1/500 rzutu poddasza, przy kalenicy 1/1000. Przy dachu czterospadowym nawiewniki muszą być rozmieszczone po wszystkich czterech stronach okapu, nie tylko wzdłuż dłuższych boków budynku.

Mocowanie murłaty do wieńca żelbetowego wyłącznie na kotwach chemicznych bez obliczenia ich wytrzymałości na wyrwanie to ryzyko, które ujawnia się podczas ekstremalnych wiatrów. Podciśnienie aerodynamiczne przy silnym wietrze działa jak siła unosząca kotwa musi przenieść nie tylko ciężar dachu, ale też siłę wyrywającą go ku górze, która przy dachu czterospadowym i kącie połaci 35 stopni może sięgać 1,0-1,5 kN na metr bieżący murłaty. Kotwy gwintowane M16 z właściwie dobraną głębokością osadzenia i rozstawem co 100 cm gwarantują margines bezpieczeństwa, ale ich obliczenie powinno leżeć po stronie projektanta, nie wykonawcy.

Oszczędność na przekroju krokwi przy jednoczesnym skróceniu rozstawu to pozorne wyjście z sytuacji. Cieślę, który zaproponuje krokwie 6×14 cm w rozstawie 60 cm zamiast projektowych 8×16 cm w rozstawie 80 cm, kusi matematyczna równoważność liczba krokwi rośnie, ale ich nośność spada, i to nieproporcjonalnie. Ugięcie belki rośnie bowiem z czwartą potęgą jej długości i maleje z trzecią potęgą jej wysokości przekroju: zmniejszenie wysokości krokwi z 16 do 14 cm przy tej samej rozpiętości zwiększa ugięcie o ponad 50%, a zmniejszenie szerokości z 8 do 6 cm osłabia odporność na wyboczenie boczne. Efekt jest trudny do odwrócenia bez demontażu pokrycia.

Pominięcie obróbek blacharskich przy kominach, wywiewkach i oknach dachowych to błąd, który w pierwszym roku tłumaczy się szczęśliwą pogodą, a w trzecim roku objawia się zawilgoceniem stropu. Obróbki muszą być wsunięte pod górne rzędy dachówek i przykryte przez dolne tzw. obróbka podkalenicowa i okapnikowa przy kominie muszą działać jak system rynnowy w miniaturze: woda spływa na obróbkę, obróbka odprowadza ją na dachówkę, dachówka kieruje ją dalej ku okap. Każdy element tego łańcucha musi mieć odpowiedni zakład (minimum 10 cm) i być uszczelniony taśmą butylową lub kitem poliuretanowym odpornym na UV.

Ostatni błąd, który trudno zobaczyć na budowie, ale łatwo policzyć po fakcie to zła kolejność ocieplania i paroizolacji na poddaszu użytkowym. Jeśli ekipa instaluje paroizolację przed wykończeniami elektrycznymi i hydraulicznymi, każde przewiercenie sufitu niszczy barierę parową. Właściwa kolejność jest odwrotna: najpierw wszystkie instalacje, potem paroizolacja z uszczelnieniem każdego przejścia, na końcu płyty gipsowo-kartonowe. Ta zasada działa dlatego, że paroizolacja jest jedyną warstwą, której ciągłości nie można skutecznie przywrócić przez uszczelnienie od dołu każda naprawa, jeśli nie obejmuje całego pola arkusza, tworzy nową krawędź nieszczelności.
