Ściana szczytowa a dach: styk, ocieplenie i wiatrownica

Ściana szczytowa musi być dopasowana do geometrii dachu: przy ociepleniu między krokwiami mur kończy się na poziomie dolnej płaszczyzny krokwi lub nieco niżej, a przy ociepleniu na krokwiach może dochodzić do ich górnej płaszczyzny. Wolne miejsce nad murem wypełnia się izolacją, która łączy ocieplenie elewacji z ociepleniem połaci. Bez niej na styku powstaje mostek termiczny. Szczyt trzeba też usztywnić przed parciem i ssaniem wiatru, a krawędź połaci wykończyć wiatrownicą z obróbką blacharską lub dachówkami szczytowymi.

• Co to jest ściana szczytowa?
• Jakie obciążenia działają na ścianę szczytową?
• Czy ściany szczytowe muszą mieć wieniec?
• Kiedy muruje się ściany szczytowe: przed czy po więźbie?
• Jak wysoko murować ścianę szczytową względem krokwi?
• Jak ocieplić styk ściany szczytowej z dachem?
• Okap szczytowy, dach równo ze ścianą czy attyka?
• Jak wykończyć krawędź dachu przy ścianie szczytowej?
• Najczęstsze błędy na styku ściany szczytowej z dachem
• Lista kontrolna przed murowaniem szczytów

Poniżej opisujemy, jakie obciążenia działają na szczyt, kiedy go murować, jak wysoko prowadzić mur w ścianach jedno-, dwu- i trójwarstwowych, jak rozwiązać okap i jakie błędy najczęściej psują ten fragment budynku.

Co to jest ściana szczytowa?

Ściana szczytowa to pionowa ściana zamykająca budynek na krótszych bokach, zwykle trójkątna, ustawiona prostopadle do kalenicy i dopasowana kształtem do nachylenia połaci. Przy dachu dwuspadowym wypełnia trójkąt między dwiema połaciami, dlatego jej górna krawędź biegnie równolegle do krokwi.

Wbrew obiegowej opinii szczyt nie zawsze jest podporą dachu. Ściana szczytowa może przejmować obciążenia z dachu, ale nie musi: zależy to od konstrukcji dachu. W projektach, w których na szczytach opierają się płatwie i murłaty, ściana musi zapewnić im stabilne oparcie. Szczyty muruje się zwykle z tego samego materiału co resztę budynku, na przykład z ceramiki poryzowanej, betonu komórkowego lub bloczków silikatowych.

Dziś przeważają ściany dwuwarstwowe (warstwa konstrukcyjna i izolacja) oraz trójwarstwowe (konstrukcja, izolacja i okładzina zewnętrzna). Ściany jednowarstwowe, typowe dawniej, spotyka się rzadziej. Rodzaj ściany ma bezpośredni wpływ na to, jak wysoko można ją wymurować pod dachem i jak ocieplić jej wierzch.

Jakie obciążenia działają na ścianę szczytową?

Dla ściany szczytowej najgroźniejszy jest wiatr: parcie i ssanie działają na nią poziomo, a mur słabo znosi takie obciążenia. Według porady eksperta Ładnego Domu o budowie ścian szczytowych obciążenia te są dużo większe w stanie surowym otwartym, zanim budynek zostanie zadaszony.

Ten sam materiał wskazuje, że szczyty przeważnie nie są obciążone dachem. Brak sił pionowych lub niewielkie reakcje z dachu przy dużej powierzchni i stosunkowo małej grubości ściany sprawiają, że szczyt zachowuje się jak żagiel, a nawet niewielkie obciążenie działające na jego powierzchnię może być niebezpieczne.

Do obciążeń poziomych dochodzi ciężar własny muru, tynku i izolacji. Jeśli konstrukcja dachu opiera się na szczycie, ściana przenosi także ciężar więźby, pokrycia i zalegającego śniegu. Lżejsze, większe elementy murowe dobrze znoszą ściskanie, ale słabiej rozciąganie i zginanie, dlatego ich szczyty wymagają przemyślanego usztywnienia.

Czy ściany szczytowe muszą mieć wieniec?

Ściany szczytowe wymagają usztywnienia, bo działa na nie niekorzystne obciążenie wiatrem, ale wieniec jest jednym z możliwych rozwiązań, a nie jedynym. Stosuje się trzpienie żelbetowe, żelbetowy wieniec obwodowy lub żelbetową belkę, na przykład nadproże nad otworami okiennymi w szczycie, a ich układ ustala projektant.

Wieniec żelbetowy na szczycie ściany działa jak rama: łączy ściany i rozkłada obciążenia od ciężaru dachu, śniegu i wiatru, co ogranicza ryzyko pęknięć i przemieszczeń. ARCHON+ podaje, że jego gotowe projekty mają wieniec na ścianach szczytowych, który usztywnia ścianę i daje stabilne oparcie dla płatwi i murłat.

Jakie wzmocnienia stosuje się w ścianach szczytowych?

• Wieniec stropowy: na nim stoją ściany szczytowe i ścianki kolankowe.
• Wieniec na ściankach kolankowych i krawędziach szczytów: spina górną część ścian i daje oparcie dla więźby.
• Trzpienie żelbetowe: pionowe, zbrojone słupki w murze, zwykle przy narożnikach i dużych otworach okiennych.
• Belki i nadproża żelbetowe nad otworami w szczycie.
• Zbrojenie spoin poziomych: zwiększa odporność muru na rozciąganie i ogranicza rysy.
• Siatka w zaprawie elewacyjnej: poprawia spójność powierzchni, ale nie zastępuje wzmocnień konstrukcyjnych.

Wybór i rozmieszczenie wzmocnień wynika z obliczeń statycznych, więc o tym, czy w konkretnym budynku potrzebny jest wieniec, trzpienie czy belka, rozstrzyga projekt konstrukcyjny, a nie decyzja ekipy na budowie. Zmiany na budowie, na przykład powiększenie okna w szczycie, trzeba uzgodnić z konstruktorem.

Kiedy muruje się ściany szczytowe: przed czy po więźbie?

Ściany szczytowe można wymurować przed postawieniem więźby, razem ze ścianami zewnętrznymi, albo po wykonaniu więźby. W praktyce najczęściej powstają za jednym razem, razem ze ścianami poddasza.

Szczyty to roboty murowe, wykonywane zwykle przez ekipę stanu surowego otwartego, a nie przez cieśli ani dekarzy. Projekt nie zawsze rozwiązuje detal połączenia ściany szczytowej z dachem, a błędy prowadzą do dużych liniowych mostków cieplnych lub problemów z zachowaniem geometrii dachu. Dlatego przed robotami ustala się szczegóły z wykonawcami i kierownikiem budowy; gdy rozwiązanie z projektu okazuje się niewykonalne z założoną dokładnością, kierownik budowy razem z wykonawcami ustala, jak je wykonać poprawnie.

Jak wysoko murować ścianę szczytową względem krokwi?

Wysokość muru zależy od tego, gdzie leży ocieplenie dachu i z czego jest ściana. Jeśli izolacja leży między krokwiami, ścianę szczytową muruje się nie wyżej niż do dolnej płaszczyzny krokwi, a nawet nieco poniżej, co opisuje poradnik Muratora o styku ściany szczytowej z dachem. Przy ociepleniu na krokwiach mur można wyprowadzić do górnej płaszczyzny krokwi, bo warstwa izolacji przebiega ponad nim.

Murowanie równo z górą krokwi, gdy membrana dachowa lub papa na deskowaniu leży bezpośrednio na skosach ściany, jest dopuszczalne tylko przy ciepłych ścianach jednowarstwowych. Na skosach ścian dwu- i trójwarstwowych trzeba ułożyć izolację o grubości zbliżonej do ocieplenia poddasza. Artykuł Naszego Dekarza o styku ściany szczytowej z połacią wskazuje grubość taką samą lub nieznacznie mniejszą niż ocieplenie połaci, czyli 30-40 cm, również przy poddaszu nieużytkowym. Tak powstaje ciepły łącznik między ociepleniem ściany a ociepleniem dachu.

Poradniki podają różne grubości, bo opisują różne założenia: część celuje w izolacyjność równą ociepleniu połaci, część w usunięcie największego mostka pod membraną. Ile izolacji faktycznie zmieści się nad murem, zależy od wysokości krokwi i grubości ocieplenia dachu przyjętych w projekcie, dlatego wysokość szczytu trzeba wyznaczyć przed murowaniem, a nie dopasowywać na końcu. Osobno omawiamy też wysokość ściany szczytowej.

Pustaki z ceramiki poryzowanej zawdzięczają izolacyjność szczelinom powietrznym w przekroju poziomym. Przy przepływie ciepła w górę, przez pionowe i zwykle otwarte kanały, opór cieplny górnych pustaków jest niewielki, więc taka ściana nie zachowuje się jak ściana z betonu komórkowego.

Jak ocieplić styk ściany szczytowej z dachem?

Ocieplenie ściany i ocieplenie dachu muszą się stykać w sposób ciągły: izolacja elewacji dochodzi do izolacji na wierzchu muru, a ta do wełny między krokwiami lub izolacji nakrokwiowej. Każda przerwa tworzy liniowy mostek termiczny, przez który ciepło z poddasza ucieka przez mur i pokrycie dachu.

Według instrukcji ocieplania ściany szczytowej pod dachem stromym problem najczęściej dotyczy ścian dwuwarstwowych przy więźbie krokwiowo-jętkowej. Poddasze ociepla się wtedy tylko do poziomu jętek, więc górna część szczytu wypada powyżej izolacji dachu. Wierzch takiej ściany ociepla się pasami styropianu grubości 10-15 cm, przyklejonymi najpóźniej tuż przed ułożeniem membrany dachowej na krokwiach.

Poradnik ARCHON+ o budowie i ociepleniu ściany szczytowej zaleca dla ścian dwuwarstwowych wyciąganych aż do rusztu dachu ocieplenie warstwą o grubości min. 15-20 cm, najczęściej ze styropianu, żeby ograniczyć mostki termiczne i przemarzanie szczytu.

Kolejność prac przy ocieplaniu wierzchu muru

1. Zakończ murowanie warstwy nośnej na wysokości ustalonej dla danego typu ściany i ocieplenia dachu.
2. Wyrównaj wierzch muru równolegle do połaci przyciętymi bloczkami lub pustakami; w przykładzie z Muratora wyrównano go betonową gładzią po zamontowaniu więźby.
3. Przyklej izolację na wierzchu muru, zanim na krokwiach pojawi się membrana dachowa.
4. Wełnę mineralną w połaci układaj na styk ze ścianą, także w szczelinie między skrajną krokwią a murem, nawet gdy jest wąska.
5. Ocieplenie elewacji doprowadź do izolacji na wierzchu muru. Z klejeniem styropianu na ścianach, podobnie jak z ocieplaniem dachu, najlepiej czekać możliwie długo, aż odparuje wilgoć technologiczna z murów, stropów, tynków i wylewek.

Fragmentów połaci wysuniętych poza lico ściany szczytowej się nie ociepla. Od spodu zamyka się je podbitką, która poza estetyką chroni membranę dachową przed promieniowaniem UV.

Czy ocieplać ścianę szczytową nad jętkami?

Ocieplenie wierzchu szczytu wystarcza wtedy, gdy połacie są izolowane na całej powierzchni aż do kalenicy. Tekst o ocieplaniu ściany szczytowej nad jętkami zwraca uwagę, że w większości domów z prostym, stromym dachem poddasze ociepla się tylko do poziomu jętek i podwiesza sufit z płyt g-k, a miejsce styku wełny z murem szczytu może wtedy być dużym mostkiem termicznym. Sposób ocieplenia tego miejsca trzeba ustalić w projekcie, zanim zamknie się sufit poddasza.

Ocieplenie przy murłacie i ściance kolankowej

Ta sama zasada ciągłości obowiązuje na styku ścian zewnętrznych z dachem skośnym przy okapie. Zasady izolacji połączenia ściany z dachem od Knauf Therm podają kolejność: najpierw ocieplenie elewacji, którego górna płaszczyzna sięga warstwy wstępnego krycia, potem izolacja połaci połączona z izolacją ściany, bez pomijania obszaru za murłatą.

Wykonanie podbitki w dole krokwi przed ociepleniem ściany autor uznaje za niedopuszczalne. Przy odwrotnej kolejności prac obszar za murłatą trzeba szczelnie wypełnić przed izolacją ściany, a ocieplenie ścianki kolankowej dodatkowo poprawia właściwości termiczne węzła. Skutkiem błędów jest obwodowy mostek termiczny i wyższe koszty eksploatacji budynku.

Okap szczytowy, dach równo ze ścianą czy attyka?

Połać dachu może wychodzić poza ścianę szczytową, kończyć się równo z nią albo dochodzić do wyższej ściany tworzącej attykę. Wybór zmienia wygląd szczytu, sposób ocieplenia i odporność krawędzi na wiatr. Sam detal zależy dodatkowo od rodzaju ściany, pokrycia dachowego i sposobu ocieplenia połaci.

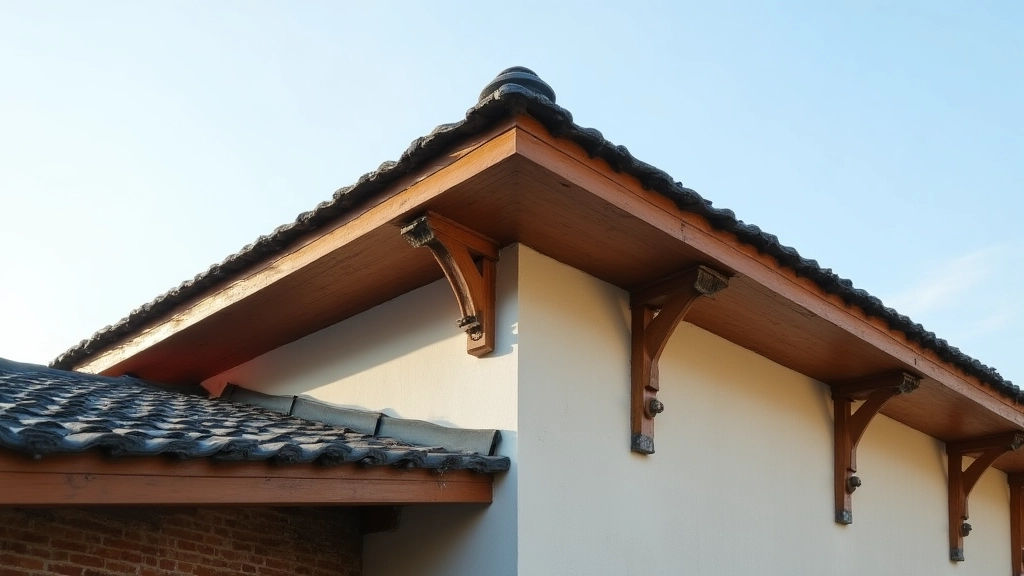

Dach z okapem szczytowym

To rozwiązanie stosowane w przeważającej liczbie polskich domów. Okap chroni szczyt i boczną elewację przed opadami, ale jego płaszczyzna jest narażona na wiatr: przy bardzo silnych podmuchach i niedokładnym mocowaniu konstrukcji lub pokrycia okap może zostać zerwany.

Niewielki nawis uzyskuje się, przedłużając deskowanie poza mur i stabilizując je łatami, kontrłatami i wiatrownicą. Najczęściej jednak wysuwa się poza szczyt murłaty, płatwie i płatew kalenicową; poradnik Muratora podaje, że konstrukcję więźby wysuwa się zwykle na 60-70 cm. Szerszy okap wymaga podparcia wysuniętych belek ukośnymi zastrzałami opartymi na murze lub słupie albo stalowymi wspornikami zamocowanymi do warstwy nośnej ściany szczytowej.

Spód okapu zwykle zamyka się podbitką, a tynk lub okładzinę prowadzi do jej wysokości. Zamiast podbijać cały okap, można obłożyć deskami lub blachą tylko wystające elementy konstrukcji. Jeśli belki mają zostać widoczne, trzeba wcześniej zaplanować strugane drewno konstrukcyjne z bezbarwnym impregnatem.

Dach kończący się równo ze ścianą

Ocieplenie i zakończenie muru wyglądają tu podobnie jak przy okapie, tylko połać kończy się w licu ściany. Ostatnią parę krokwi ustawia się blisko muru, zostawiając miejsce na cienką warstwę izolacji. Jeśli krokwie leżą nad ścianą, mur kończy się kilka centymetrów niżej, a szczelinę wypełnia izolacją, bo samo drewno tworzy w tym miejscu mostek termiczny.

Ściana szczytowa wystająca ponad dach (attyka)

Attyka to ściana wystająca ponad dach, do której dochodzą warstwy pokrycia; ich styk z murem trzeba bardzo starannie uszczelnić. Poradnik o ociepleniu ścian szczytowych wystających ponad dach wskazuje, że w domu jednorodzinnym to głównie decyzja architektoniczna: takie ściany nie pełnią roli przeciwpożarowej jak w zabudowie szeregowej. Osłaniają za to pokrycie przed bocznym wiatrem i utrudniają zerwanie blachy lub dachówek, ale same muszą być bardziej odporne na parcie i ssanie wiatru.

Przy szczytach wystających ponad połać trudniej zapewnić ciągłość ocieplenia dachu i ściany niż przy szczytach schowanych pod pokryciem. Zimny styk, w którym ocieplona połać dotyka bezpośrednio muru, wynika często z kolejności robót: najpierw stawia się ściany i dach, a ocieplenie domu robi się później. Detal ocieplenia i obróbki attyki powinien więc wynikać z projektu i zostać zaplanowany przed układaniem dachu.

Jak wykończyć krawędź dachu przy ścianie szczytowej?

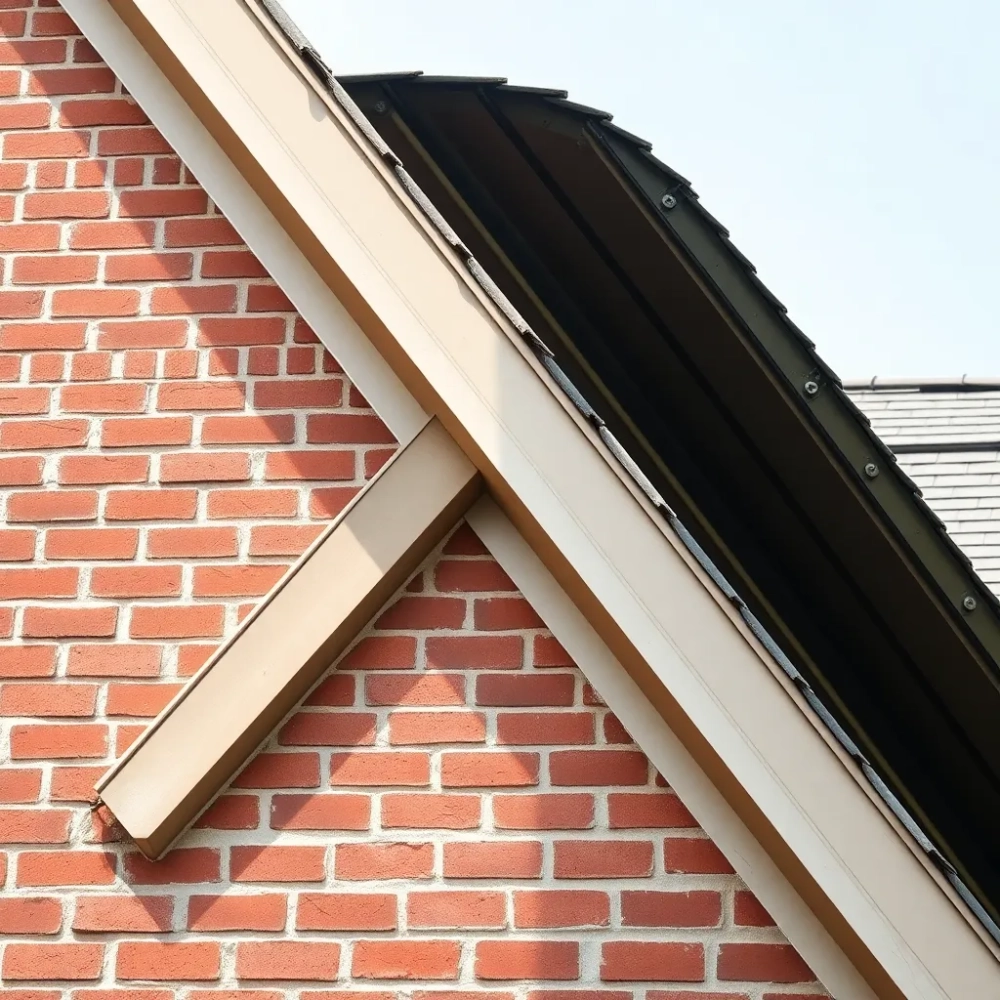

Widoczne w szczycie warstwy dachu, czyli łaty, kontrłaty, membranę lub deskowanie, zakrywa się deską czołową nazywaną wiatrownicą. Wiatrownicę zabezpiecza się zwykle obróbką blacharską, a przy pokryciu z dachówki wykańcza dachówkami szczytowymi z rantem, który osłania krawędź styku.

Wszystkie elementy pokrycia na krawędzi dachu trzeba dokładnie zamocować, bo wiatr może je podwiewać, szczególnie przy okapie. Częsty błąd estetyczny to obróbka z długich pasów blachy zamontowana nieprawidłowo: przez dużą rozszerzalność termiczną blacha przy silnym słońcu faluje lub się odkształca. Jeśli od frontu ma być widoczny tylko cienki pasek blachy, zamiast dachówki brzegowej można wykonać rynienkę między obróbką a pokryciem, która odprowadzi wodę ze szczytu. Więcej wariantów opisujemy w tekście o tym, jak zakończyć ściany szczytowe.

Ściana szczytowa w domu parterowym i z poddaszem użytkowym

Im wyższy szczyt, tym większą powierzchnię wystawia na wiatr i tym staranniej trzeba go usztywnić. W domach parterowych szczyty są zwykle niskie, około 3 m, i zamykają głównie nieużytkowy strych; przy poddaszu użytkowym bywają wyraźnie wyższe i najczęściej mają okna lub drzwi balkonowe doświetlające wnętrze.

Każdy otwór w szczycie osłabia ścianę, dlatego nad oknami stosuje się belki lub nadproża żelbetowe, a przy dużych otworach trzpienie. Okna szczytowe trzeba też starannie osadzić i zaizolować, bo ich obrzeża łatwo stają się mostkami termicznymi.

Balkony wysunięte ze ściany szczytowej wprowadzają dodatkowe obciążenia punktowe i zwiększają ryzyko mostków termicznych. Jeśli projekt je przewiduje, rozwiązanie konstrukcyjne i izolacyjne musi przygotować konstruktor, a nie ekipa na budowie.

Najczęstsze błędy na styku ściany szczytowej z dachem

Większość problemów wynika z murowania szczytu bez uwzględnienia ocieplenia dachu, słabego usztywnienia i pośpiechu przy krawędzi połaci.

• Mur ściany dwu- lub trójwarstwowej wyprowadzony równo z górą krokwi, bez miejsca na izolację: powstaje duży liniowy mostek termiczny.
• Poddasze ocieplone tylko do jętek przy szczycie wyciągniętym do łat, przez co górna część muru wypada ponad izolacją.
• Pusta szczelina między skrajną krokwią a murem.
• Podbitka wykonana przed ociepleniem ściany i pominięty obszar za murłatą.
• Ściana z ceramiki poryzowanej potraktowana jak ściana z betonu komórkowego i niedocieplona od góry.
• Wysoki, niezadaszony szczyt pozostawiony bez usztywnienia na czas budowy.
• Powiększanie otworów w szczycie bez uzgodnienia z konstruktorem.
• Niedokładnie wyznaczona geometria szczytu, która utrudnia zachowanie geometrii dachu.
• Więźba wysunięta daleko bez podparcia albo słabo zamocowane pokrycie na okapie.
• Długie pasy blachy na wiatrownicy zamocowane bez uwzględnienia rozszerzalności termicznej.
• Ocieplanie części okapu wysuniętej poza lico ściany, które nic nie daje.

Lista kontrolna przed murowaniem szczytów

Te pytania warto zamknąć z projektantem lub kierownikiem budowy, zanim murarze wejdą na poddasze.

• Czy projekt pokazuje detal połączenia ściany szczytowej z dachem? Jeśli nie, ustal go z kierownikiem budowy.
• Czy szczyt przenosi obciążenia z dachu, czy tylko zamyka bryłę?
• Gdzie leży ocieplenie dachu: między krokwiami, na krokwiach, czy tylko do poziomu jętek?
• Jaki jest typ ściany: jednowarstwowa (beton komórkowy czy ceramika poryzowana), dwu- czy trójwarstwowa?
• Na jakiej wysokości kończy się mur i ile centymetrów izolacji zmieści się nad nim?
• Jakie usztywnienie przewiduje projekt: wieniec, trzpienie, belki nad otworami?
• Czy szczyt powstaje przed więźbą (dokładne wyznaczenie geometrii), czy po niej (przerwa w pracy murarzy)?
• Okap, lico czy attyka; jak szeroki okap i czy wymaga zastrzałów lub wsporników?
• Kto i kiedy przykleja izolację na wierzchu muru, przed ułożeniem membrany?
• Jak zostanie wykończona krawędź: wiatrownica z obróbką, dachówki szczytowe czy rynienka?
