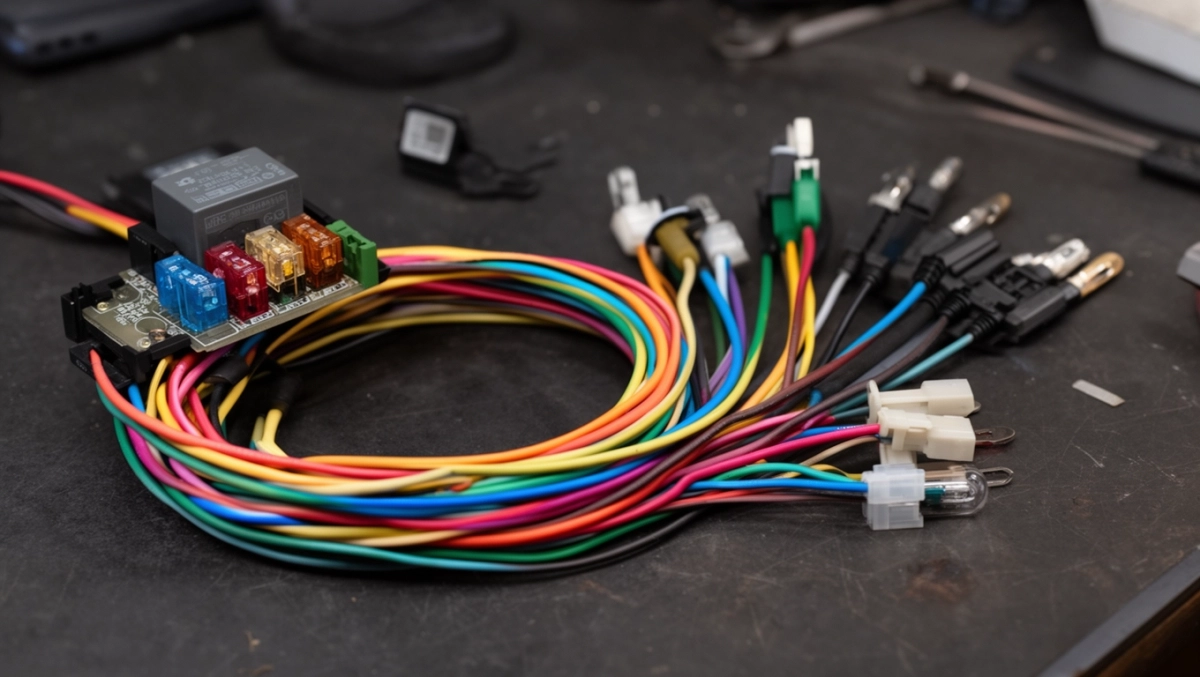

Schemat podłączenia halogenów przez przekaźnik

Pamiętasz te chwile, gdy na krętej drodze po zmroku mijania ledwo rysują pobocze, a reflektory z tyłu migoczą w lusterku? Dodanie halogenów dalekosiężnych odmieni te jazdy, ale kluczem jest bezpieczne podłączenie przez przekaźnik, by nie przeciążyć instalacji elektrycznej auta. W tym artykule krok po kroku wyjaśnię, dlaczego przekaźnik chroni styki przełącznika i zapewnia pełne napięcie, jakie elementy skompletować do zestawu oraz jak odczytać schemat przewodów, by samodzielnie zamontować całość z akumulatorem i przetestować efekt.

• Dlaczego przekaźnik do halogenów
• Elementy do podłączenia halogenów
• Schemat przewodów przekaźnika
• Krok po kroku podłączenie halogenów
• Montaż przekaźnika w samochodzie
• Podłączenie do akumulatora i świateł
• Test podłączenia halogenów
• Pytania i odpowiedzi

Dlaczego przekaźnik do halogenów

Przekaźnik w instalacji halogenów pełni rolę strażnika, który przejmuje ciężar prądu od delikatnych styków przełącznika świateł w desce rozdzielczej. Standardowe styki wytrzymują prądy rzędu 10-15 amperów, podczas gdy halogeny o mocy 55 watów na sztukę pobierają nawet po 5 amperów każdy, co w parze daje obciążenie przekraczające limity. Bezpośrednie podłączenie do wiązki spowodowałoby przegrzewanie, topnienie izolacji i awarie. Przekaźnik, sterowany słabym sygnałem z przełącznika, włącza gruby przewód z akumulatora, dostarczając stabilne 12 woltów bez strat napięcia. To proste rozwiązanie wydłuża żywotność całej elektryki samochodu.

W autach z fabryczną instalacją halogeny bez przekaźnika powodują spadek napięcia na dłuższych przewodach, co objawia się bladym światłem i krótszą żywotnością lamp. Przekaźnik montowany blisko akumulatora minimalizuje rezystancję, zapewniając pełne 13,8 wolta z ładowania alternatora. Kierowcy zauważają jaśniejsze, dalej sięgające snopy światła, co poprawia widoczność o kilkadziesiąt metrów. Dodatkowo, separacja obwodów zapobiega zakłóceniom radiowym od jarzenia lamp. To inwestycja w bezpieczeństwo na poziomie kilku złotych za element.

Bezpieczeństwo elektryczne to nie jedyny argument; przekaźnik umożliwia łatwą regulację i rozbudowę. Możesz dodać opóźnienie wyłączenia lub dimmer bez ingerencji w deskę. W starszych modelach aut z cienkimi przewodami unika się ryzyka pożaru od przegrzania. Profesjonalne warsztaty zawsze stosują ten schemat, bo eliminuje 90% usterek związanych z dodatkowym oświetleniem. Wybierając przekaźnik 40 amperowy, masz margines na mocniejsze lampy w przyszłości.

Zobacz także: Halogeny łazienkowe: wybór, montaż i porady

Elementy do podłączenia halogenów

Podstawą zestawu jest przekaźnik 5-pinowy o prądzie znamionowym minimum 30 amperów, z cewką na 12 woltów, który wytrzyma ciągłą pracę. Do halogenów dobierz dwa reflektory o homologacji ECE R8, z żarówkami H1 lub H3 o mocy 55-100 watów, w zależności od modelu auta. Przewody: czerwony i czarny o przekroju 2,5 mm² na zasilanie do lamp, 1 mm² na sterowanie, plus izolowane złączki oczkowe i bagnetowe. Bezpiecznik topikowy 20-30 A w plusowym przewodzie chroni przed zwarciem.

Włącznik obrotowy lub przycisk montowany w desce pozwala na niezależne sterowanie halogenami od mijanii. Uzupełnij zestaw taśmą izolacyjną, koszulkami termokurczliwymi i oprawkami żarówek z zapasem. Do montażu reflektorów potrzebne są uchwyty regulowane i śruby M8. Schemat wymaga multimetr do weryfikacji napięć. Cały komplet zmieści się w pudełku o wymiarach 20x15 cm, ważącym poniżej kilograma.

Lista niezbędnych elementów

• Przekaźnik 5-pinowy (40A)
• Halogeny dalekosiężne (para, homologowane)
• Przewody: 4m x 2,5mm² (czerwony), 4m x 2,5mm² (czarny), 2m x 1mm² (sterowanie)
• Bezpiecznik 20-30A z uchwytem
• Złączki oczkowe M6/M8, bagnetowe
• Włącznik halogenów
• Taśma, koszulki, multimetr

Przy zakupie sprawdź kompatybilność pinów przekaźnika z diagramem – standard ISO 280. Żarówki dobierz do napięcia 12V DC, unikając LED bez konwertera. Przewody w kolorach ułatwiają montaż: czerwony plus, czarny minus, niebieski lub biały sterowanie. Zestaw na 100 watów kosztuje ułamek ceny serwisowej instalacji.

Zobacz także: Halogeny w kuchni ile od ściany - optymalny montaż 2025

Schemat przewodów przekaźnika

Przekaźnik 5-pinowy ma oznaczone piny: 30 – wejście zasilania z akumulatora, 87 – wyjście do halogenów, 85 i 86 – cewka sterująca (85 masa, 86 sygnał z włącznika), 87a – nieużywany. Schemat łączy pin 30 z plusem akumulatora przez bezpiecznik, 87 z plusami lamp, 85 z masą auta. Sterowanie z 86 biegnie od włącznika lub świateł mijania. Minus lamp do masy karoserii. To uniwersalny układ dla wszystkich aut.

Schemat zakłada rozgałęzienie z pinu 87 na obie lampy równolegle, z oddzielnymi masami dla stabilności. Długość przewodu sterującego nie przekracza 3 metrów, by uniknąć opóźnień. W autach z CAN-bus sygnał z mijania pobiera się z wiązki za bezpiecznikami. Izoluj wszystkie połączenia koszulkami, by wilgoć nie powodowała zwarć. Ten układ działa w temperaturach od -40 do +85°C.

Wizualizacja obciążenia pokazuje przewagę przekaźnika: bez niego styki przełącznika widzą 10A, z nim zaledwie 0,2A na cewkę. Poniższy wykres ilustruje różnicę prądu dla pary 100W halogenów.

Krok po kroku podłączenie halogenów

Zacznij od wyłączenia silnika i odłączenia bieguna minus akumulatora, by uniknąć iskrzenia. Zmontuj halogeny na zderzaku, regulując wysokość wiązki na 100-150 mm nad drogą w 10 metrach. Poprowadź przewody masowe od lamp do śruby karoserii blisko, skracając drogę prądu. Podłącz minusy lamp bezpośrednio do metalu, czyszcząc powierzchnię papierem ściernym. To podstawa stabilnego świecenia bez migotania.

Instaluj przekaźnik w suchym miejscu, np. za schowkiem, mocując go opaskami zaciskowymi. Podłącz pin 30 do czerwonego przewodu z akumulatora przez bezpiecznik w uchwycie blisko źródła. Pin 87 rozgałęź na obie lampy czerwonymi przewodami, skręcając bagnetowo. Użyj koszulek termokurczliwych na lutach dla wodoodporności. Schemat wymaga precyzji na tym etapie.

Sterowanie: pin 86 z włącznika w desce do pinu 86 przekaźnika białym przewodem. Pin 85 czarny do masy. Jeśli synchronizujesz z mijaniami, tnij wiązkę za bezpiecznikiem świateł i wpinaj się Y-łączką. Izoluj cięcia taśmą. Sprawdź ciągłość przewodów multimetrem przed podłączeniem akumulatora.

Kolejność kroków

• Odłącz akumulator
• Montaż lamp mechaniczny
• Podłączenie mas
• Montaż przekaźnika
• Zasilanie i wyjście
• Sterowanie cewki
• Test

Montaż przekaźnika w samochodzie

Wybierz lokalizację przekaźnika z dala od ciepła silnika i wilgoci, np. w komorze pasażerskiej za plastiki lub pod maską w plastikowej skrzynce. Mocuj go na kołki lub opaski do wiązki oryginalnej, unikając wibracji. W autach kompaktowych mieści się za radiem, w SUV-ach przy akumulatorze. Zapewnij wentylację, bo cewka grzeje się do 60°C. Dostęp do pinów musi być łatwy do serwisu.

Poprowadź wiązkę przewodów wzdłuż oryginalnych koszulek, używając opasek co 30 cm. Unikaj ostrych krawędzi blachy, zakładając osłonki. W komorze silnika chroń przed wodą silikonem na złączach. Długość przewodu zasilającego maksymalnie 2 metry, by strata napięcia nie przekroczyła 0,5V. To zapewnia maksymalną jasność lamp.

W starszych autach z metalową deską użyj izolowanego uchwytu. Przekaźnik z diodą LED wbudowaną ułatwia diagnostykę – świeci przy aktywnym sterowaniu. Montaż zajmuje 1-2 godziny, bez demontażu zderzaka. Efekt to profesjonalna instalacja domowa.

Podłączenie do akumulatora i świateł

Podłącz czerwony przewód 2,5 mm² z oczkiem M8 bezpośrednio do plusa akumulatora, przed bezpiecznikiem. Bezpiecznik 25A włóż w linię 10 cm od akumulatora, w wodoodpornym uchwycie. Czarny przewód masowy do minusa akumulatora lub śruby blisko. Dla halogenów plus z pinu 87, minus do karoserii przy każdej lampie. To zamyka obwód mocy.

Sterowanie z akumulatora? Nie – cewka pobiera z instalacji auta, by halogeny gasły po wyjęciu kluczyka. Podłącz 86 do przewodu mijania (czerwony z wiązki) lub dedykowanego włącznika na +12V po zapłonie. W autach z komputerem unikaj bezpośredniego plusa akumulatora. Multimetr potwierdzi 12V na 86 przy włączonych światłach.

Regulacja świateł: po podłączeniu ustaw wiązkę poziomo na płaskiej powierzchni do ściany 10m, celując środkiem na 150 mm poniżej wysokości lampy. Kręć śrubami poziomicy. W dzień przetestuj zasięg na pustej drodze. Instalacja gotowa do jazdy.

Test podłączenia halogenów

Podłącz akumulator, włącz zapłon i sterowanie – przekaźnik kliknie, halogeny zapłoną pełną mocą. Multimetr zmierzy 12-14V na lampach, bez spadku poniżej 11V przy pracującym silniku. Sprawdź brak przegrzewania styków po 10 minutach świecenia. Widoczność powinna sięgnąć 200-300 metrów prosto.

Test dynamiczny: na postoju włącz mijania i halogeny, obserwuj brak migotania przy skrętach kierownicy. W ruchu sprawdź odbicia od znaków bez oślepiania. Jeśli słaby blask, zweryfikuj połączenia masowe. Diody kontrolne w przekaźniku sygnalizują błędy.

Ostateczna weryfikacja: obciążenie alternatora – obroty nie spadają przy wszystkich światłach. Homologacja wymaga wyłączenia przy mijaniach w ruchu miejskim. System działa bezawaryjnie latami przy corocznej inspekcji przewodów. Bezpieczna jazda nocą zapewniona.

Pytania i odpowiedzi

• Dlaczego halogeny podłącza się przez przekaźnik?

  Przekaźnik odciąża instalację elektryczną samochodu, zapobiegając przegrzaniu styków włącznika świateł. Zapewnia pełne napięcie 12V halogenom, co wydłuża ich żywotność i poprawia jasność świecenia.

• Jakie elementy potrzebne są do schematu podłączenia?

  Przekaźnik 12V 40A, halogeny dalekosiężne, przewody o przekroju 1,5-2,5 mm², bezpiecznik 30A, złączki i taśma izolacyjna. Schemat zakłada masę z karoserii i zasilanie z akumulatora.

• Gdzie podłączyć przewód sterujący przekaźnika?

  Przewód nr 86 (sterujący) podłącz do dodatniego przewodu świateł mijania lub drogowych za włącznikiem. To aktywuje halogeny tylko po włączeniu świateł głównych.

• Czy schemat jest uniwersalny dla wszystkich samochodów?

  Tak, schemat jest ogólny, ale zawsze sprawdzaj kolory przewodów w swoim modelu auta za pomocą schematu elektrycznego. Użyj multimetr do identyfikacji przewodu sterującego.
