Rekuperator ścienny montaż: krok po kroku, koszt i błędy

Montaż rekuperatora ściennego to wywiercenie w górnej części ściany zewnętrznej otworu przelotowego ze spadkiem 3-5° na zewnątrz, osadzenie w nim modułu na piance montażowej, podłączenie zasilania i sprawdzenie pracy urządzenia. Średnicę otworu podaje producent, w wielu modelach wynosi ona około 160 mm. Standardowa cena montażu jednej jednostki w naszym cenniku to 980 zł netto, a przy kilku sztukach obowiązują rabaty do 15%.

• Jak działa rekuperator ścienny i czym różni się od centralnego?
• Jak zamontować rekuperator ścienny krok po kroku?
• Gdzie montować rekuperator ścienny?
• Jak wykonać otwór w ścianie pod rekuperator?
• Jak uszczelnić i zaizolować rekuperator w ścianie?
• Jak podłączyć rekuperator ścienny do prądu?
• Uruchomienie i pierwsze testy rekuperatora ściennego
• Ile kosztuje montaż rekuperatora ściennego?
• Czy rekuperator ścienny ma sens?
• Najczęstsze błędy przy montażu rekuperatora ściennego
• Lista kontrolna przed zamówieniem montażu

Rozwiązanie sprawdza się przede wszystkim w domach i mieszkaniach już zamieszkanych, w których nie ma miejsca ani budżetu na kanały wentylacji centralnej. Poradnik dotyczy domowych rekuperatorów ściennych, nazywanych też decentralnymi lub pokojowymi. Nie obejmuje urządzeń przemysłowych.

Jak działa rekuperator ścienny i czym różni się od centralnego?

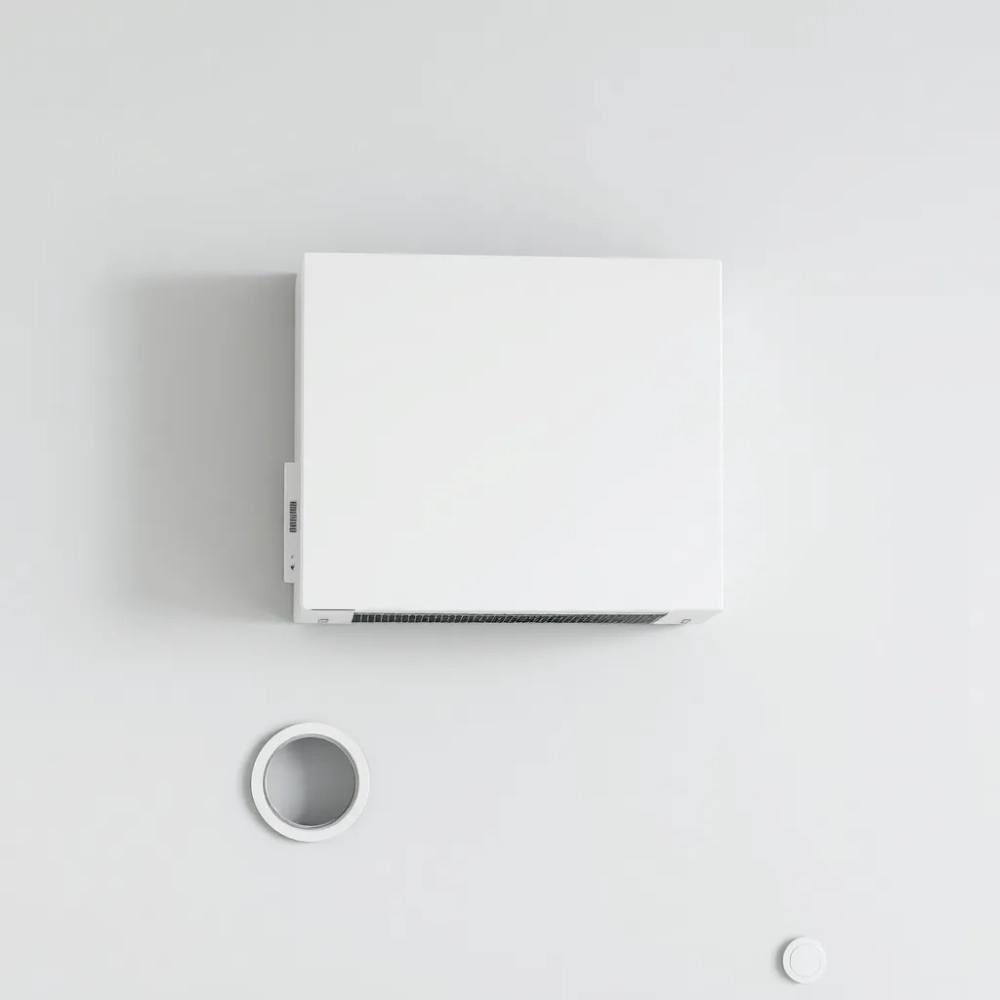

Rekuperator ścienny to mała centrala wentylacyjna z wymiennikiem ciepła, schowana w ścianie jednego pomieszczenia. Wywiewa zużyte powietrze, nawiewa świeże i ogrzewa je ciepłem odzyskanym z powietrza wywiewanego. Nie wymaga kanałów, dlatego cała instalacja sprowadza się do jednego otworu w ścianie i doprowadzenia prądu.

Na elewacji widać tylko kratkę czerpni, w pomieszczeniu panel wewnętrzny. Większość urządzenia, czyli rura teleskopowa z wymiennikiem i wentylatorem, siedzi w grubości ściany. Jednostki z jednym wentylatorem pracują cyklicznie: przez pewien czas wywiewają, a wymiennik gromadzi ciepło, potem zmieniają kierunek i oddają to ciepło powietrzu nawiewanemu. Jednostki z dwoma wentylatorami wywiewają i nawiewają jednocześnie.

Jak zamontować rekuperator ścienny krok po kroku?

Montaż jednej jednostki obejmuje sześć etapów: wybór miejsca, sprawdzenie ściany, wiercenie ze spadkiem, osadzenie i uszczelnienie tulei, podłączenie zasilania oraz uruchomienie z testem. Kolejność ma znaczenie, bo błędu w spadku albo średnicy otworu nie da się poprawić po osadzeniu modułu.

1. Wybór miejsca. Górna część ściany zewnętrznej, z dala od źródeł zanieczyszczeń, z możliwością doprowadzenia zasilania.
2. Sprawdzenie ściany. Grubość i materiał, przebieg rur i przewodów, położenie nadproży, wieńców i innych elementów konstrukcyjnych.
3. Wiercenie. Wiertnica diamentowa, średnica zgodna z instrukcją modelu, spadek 3-5° w stronę elewacji.
4. Osadzenie i uszczelnienie. Rura teleskopowa dopasowana do grubości ściany, część wylotowa wysunięta poza elewację co najmniej 5 mm, szczelina wokół rury w całości wypełniona pianką.
5. Zasilanie. Podłączenie według instrukcji danego modelu, najlepiej przez elektryka.
6. Uruchomienie i test. Kontrola hałasu, drgań, przepływu w obu kierunkach, sterowania i odpływu kondensatu.

Szczegóły każdego etapu opisujemy w kolejnych sekcjach.

Gdzie montować rekuperator ścienny?

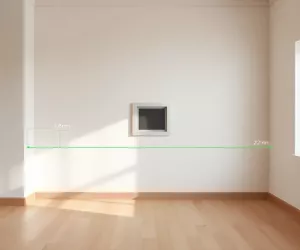

Rekuperator ścienny montuje się w ścianie zewnętrznej, w górnej części pomieszczenia, a czerpnia na elewacji powinna znaleźć się co najmniej 2 m nad poziomem terenu. Ciepłe, zużyte powietrze gromadzi się pod sufitem, więc tam wywiew działa najskuteczniej.

Poradnik o doborze i lokalizacji rekuperatora ściennego wskazuje też, że czerpnie na najniższych kondygnacjach powinny być oddalone co najmniej 8 m od ulic, parkingów, miejsc gromadzenia odpadów, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń. W praktyce oznacza to omijanie ścian przy podjazdach, śmietnikach i wylotach kominów.

Jednostki są projektowane z myślą o cichej pracy, dlatego montuje się je w sypialniach, pokojach dziennych, kuchni i łazience. Modele z jednym wentylatorem instaluje się parami: jedna jednostka nawiewa, druga wywiewa, a potem zamieniają się rolami. Parę umieszcza się w dwóch pomieszczeniach albo na przeciwległych ścianach.

Praktyczne zasady przy wyborze konkretnego miejsca na ścianie:

• nie montuj nawiewu bezpośrednio nad łóżkiem, biurkiem ani kanapą, bo chłodniejszy strumień powietrza bywa odczuwalny;
• zostaw wolną przestrzeń przed panelem wewnętrznym, bez szaf, karniszy i zasłon;
• sprawdź, czy od strony elewacji nie ma rynny, parapetu ani daszku, który utrudni montaż kratki i odpływ wody;
• zaplanuj trasę przewodu zasilającego i miejsce na sterownik, zanim zaczniesz wiercić.

Ile rekuperatorów ściennych potrzeba w domu?

Docelowo po jednym rekuperatorze w każdym pomieszczeniu mieszkalnym, a minimum to dwie jednostki pracujące w parze. Liczbę urządzeń dobiera się do metrażu i liczby mieszkańców. Ten sam poradnik podaje zalecaną wydajność 20-30 m³/h na mieszkańca w każdej sypialni i pokoju dziennym, więc sypialnia dla dwóch osób potrzebuje około 40-60 m³/h. Porównaj to z wydajnością modelu na biegu, na którym pracuje on dla Ciebie akceptowalnie cicho, a nie tylko z wartością maksymalną.

Jeśli budżet pozwala na jedną jednostkę, wybierz model z dwoma wentylatorami, który sam jednocześnie nawiewa i wywiewa. Nawet jeden rekuperator poprawia jakość powietrza i obniża wilgotność w porównaniu z brakiem wentylacji mechanicznej, a system można rozbudować w dowolnym momencie.

Jak wykonać otwór w ścianie pod rekuperator?

Otwór pod rekuperator ścienny wierci się wiertnicą diamentową, na średnicę podaną w instrukcji modelu (często około 160 mm), ze spadkiem 3-5° w stronę elewacji. Średnica powinna być nieco większa od rury urządzenia, żeby zostało miejsce na piankę, ale nie na tyle, by szczelina stała się trudna do szczelnego wypełnienia.

Na zapas średnicy pod izolację i lekki spadek na zewnątrz zwraca uwagę także poradnik o montażu rekuperatorów ściennych. Spadek odprowadza na zewnątrz kondensat, który powstaje przy różnicy temperatur między wnętrzem a otoczeniem. Otwór poziomy albo nachylony do środka kieruje wodę do ściany i do pomieszczenia, co kończy się zawilgoceniem i pleśnią.

Jak sprawdzić spadek 3-5°?

Spadek 3° to około 5 mm obniżenia na każde 10 cm długości otworu, a 5° to około 9 mm na 10 cm. Przy ścianie grubości 40 cm wylot powinien więc leżeć mniej więcej 2-3,5 cm niżej niż wlot od strony pomieszczenia. Najprościej ustawić kąt poziomicą elektroniczną przyłożoną do korpusu wiertnicy i skontrolować go ponownie po nawierceniu pierwszych centymetrów.

Wiertnica czy wiertarka udarowa?

Wiertnica diamentowa to standard przy tym montażu, nie luksus. Tnie równy otwór bez rozbijania materiału, co ma znaczenie szczególnie w grubych i starych ścianach. Jeden z naszych klientów próbował zaoszczędzić i wiercił udarowo w bardzo starej ścianie z cegły. Doszło do uszkodzenia konstrukcji, a naprawa kosztowała znacznie więcej niż wynajem wiertnicy.

Co sprawdzić w ścianie przed wierceniem?

• Przebieg instalacji: przewody elektryczne, rury wodne, gazowe i grzewcze. Użyj wykrywacza, a w starszych budynkach przejrzyj dokumentację lub zapytaj poprzednich wykonawców.
• Elementy konstrukcyjne: nadproża, wieńce, słupy i podciągi. Otwór nie może ich naruszać, bo osłabia to nośność budynku.
• Pełną grubość przegrody łącznie z tynkiem i ociepleniem, żeby dobrać długość rury teleskopowej.
• Materiał ściany: cegła pełna, pustak, beton komórkowy i żelbet wymagają innych koronek i prędkości wiercenia.

Pięć minut dokładnych pomiarów oszczędza godziny napraw. Jeśli na tej samej elewacji planujesz inne urządzenia, na przykład montaż kolektorów słonecznych na ścianie, rozplanuj wszystkie przejścia i mocowania razem, żeby się nie kolidowały.

Jak uszczelnić i zaizolować rekuperator w ścianie?

Szczelina między rurą rekuperatora a ścianą musi być wypełniona pianką montażową lub innym uszczelniaczem na całej długości, bez pustek. Każda nieszczelność to mostek termiczny, przedmuch zimnego powietrza, ryzyko kondensacji w murze i wyższe rachunki za ogrzewanie.

Wybierz piankę dobrej jakości, o właściwościach izolacyjnych i sile rozprężania dobranej tak, żeby nie odkształciła rury. Cały moduł ma znajdować się wewnątrz ściany, a na zewnątrz widoczna pozostaje tylko kratka. Część wylotowa rekuperatora powinna jednak wystawać poza elewację co najmniej 5 mm. Rura schowana w ociepleniu zbiera wodę, która może blokować przepływ powietrza i zawilgacać ścianę.

Najczęstszy błąd na tym etapie to połączenie, które wygląda na szczelne, a po kilku miesiącach przepuszcza powietrze pod wpływem zmian temperatury i ruchów konstrukcji. Dlatego:

• wypełniaj szczelinę etapami, tak żeby pianka stykała się z całą powierzchnią rury;
• po związaniu pianki przytnij nadmiar i sprawdź, czy nie zostały kawerny;
• od strony elewacji zabezpiecz obrzeże otworu przed wodą opadową, a w miejscach narażonych na wilgoć użyj uszczelniacza o podwyższonej odporności na wodę;
• od strony pomieszczenia wykończ obrzeże tynkiem lub masą, zanim zamontujesz panel wewnętrzny.

Szczelność wpływa też na akustykę. Prawidłowo zamontowany i uszczelniony rekuperator, na przykład PRANA, pracuje cicho i nie wpuszcza hałasu z ulicy. Nieszczelności działają jak uchylone okno. Jeśli ściana wewnętrzna ma być wykończona okładziną, otwór w niej wytnij po osadzeniu rury; zasady cięcia i mocowania opisuje poradnik montaż paneli na ścianie.

Jak podłączyć rekuperator ścienny do prądu?

Sposób zasilania zależy od modelu: część rekuperatorów ściennych podłącza się do sieci 230 V/50 Hz, inne pracują na niskim napięciu z zasilacza, wśród nich jednostki 12 V opisywane we wspomnianym poradniku Wentylacyjny.pl. Zawsze sprawdź instrukcję konkretnego urządzenia.

Prace przy instalacji elektrycznej wykonuj wyłącznie przy wyłączonym obwodzie. Podłączenie do sieci 230 V powinien wykonać lub sprawdzić elektryk z uprawnieniami, a połączenia muszą być zgodne ze sztuką i przepisami bezpieczeństwa. Przewód najlepiej poprowadzić w bruździe lub listwie, a sterownik ścienny umieścić tam, gdzie domownicy realnie będą zmieniać bieg pracy.

Zużycie prądu policzysz sam: moc z tabliczki znamionowej w watach pomnóż przez liczbę godzin pracy, podziel przez 1000, a wynik w kWh pomnóż przez stawkę za 1 kWh z Twojej umowy. Przy pracy całodobowej liczba godzin na dobę to 24.

Uruchomienie i pierwsze testy rekuperatora ściennego

Po montażu włącz urządzenie i sprawdź, czy pracuje cicho, bez drgań i czy przepływ powietrza jest wyczuwalny zarówno przy nawiewie, jak i przy wywiewie. Dopiero potem przejdź do szczegółowej listy kontrolnej.

• Parametry montażu: potwierdź, że spadek otworu jest na zewnątrz, a otwór spustowy kondensatu jest drożny i znajduje się we właściwym miejscu. Kondensat gromadzący się w ścianie z czasem powoduje trwałe szkody.
• Szczelność: sprawdź obrzeże otworu dłonią przy pracującym wentylatorze albo detektorem nieszczelności. Nawet małe przecieki obniżają odzysk ciepła.
• Dźwięk: stukanie, buczenie lub szum mogą wskazywać na problem z wentylatorem albo z montażem. Drobne drgania często wynikają z niedokręconych śrub montażowych i łatwo je usunąć.
• Sterowanie: przetestuj wszystkie biegi, tryby pracy i wyświetlacz, jeśli jest.
• Czujniki: w modelach z czujnikiem wilgotności sprawdź, czy urządzenie reaguje na wzrost wilgotności, na przykład po kąpieli.

Ile kosztuje montaż rekuperatora ściennego?

Montaż jednego rekuperatora ściennego w naszym cenniku kosztuje 980 zł netto za sztukę, a przy zamówieniu kilku jednostek rabaty 5-15% naliczane są od stawki bazowej 850 zł netto. Cena obejmuje przygotowanie otworu, osadzenie modułu, uszczelnienie i pierwsze uruchomienie, bez kosztu samego urządzenia.

Przykład: montaż trzech rekuperatorów to 3 × 850 zł pomniejszone o 10%, czyli 2295 zł netto. To wyraźnie mniej niż trzy osobne zlecenia po 980 zł. Do cen netto dolicza się VAT, który w zależności od rodzaju budynku i klienta wynosi 8% lub 23%. Przed zamówieniem zawsze potwierdź aktualną stawkę i cenę brutto, bo cennik może się zmieniać.

W cenie montażu jest standardowy panel wewnętrzny i zewnętrzny. Inny kolor lub wzór paneli może wymagać dopłaty, dlatego zapytaj o nią przy wycenie.

Ile kosztuje sam rekuperator ścienny?

Cena urządzenia zależy od modelu. Poradnik Wentylacyjny.pl podaje zakres od około 700 zł za najprostsze jednostki do nawet 5000 zł za najbardziej zaawansowane, a sklep Hojero w swoim poradniku mówi o cenach od 700 do 3000 zł. Ten sam sklep wspomina o możliwości częściowego dofinansowania z programu Czyste Powietrze, nawet do 4000 zł. Warunki programów dotacyjnych się zmieniają, więc sprawdź aktualne zasady i kwoty przed zakupem.

Do budżetu doliczy się też ewentualne prace elektryczne, obróbkę elewacji oraz rusztowanie lub podnośnik przy wyższych kondygnacjach.

Czy można zamontować rekuperator ścienny samodzielnie?

Tak, osoba z wiertnicą diamentową, podstawową wiedzą techniczną i instrukcją producenta zamontuje rekuperator ścienny sama. W przeciwieństwie do systemu centralnego nie ma tu ryzyka złego wyregulowania całej instalacji, bo każda jednostka obsługuje tylko swoje pomieszczenie. Fachowca warto zaangażować przy podłączeniu do sieci 230 V, przy pracy na wysokości, w bardzo grubych lub starych ścianach oraz tam, gdzie w pobliżu mogą przebiegać instalacje albo elementy konstrukcyjne.

Czy rekuperator ścienny ma sens?

Rekuperator ścienny ma sens w zamieszkanym domu lub mieszkaniu, w którym wentylacja grawitacyjna przestała działać, najczęściej po termomodernizacji: pojawia się para na oknach, wilgoć w narożnikach i czarny nalot na ścianach. W nowo budowanym domu lepszym wyborem jest rekuperacja centralna, która jest wydajniejsza.

Ograniczenia, o których trzeba wiedzieć przed zakupem:

• Jeśli zależy Ci na dokładnej filtracji, na przykład przy alergii, kompaktowa konstrukcja nie pomieści filtrów wyższych klas.
• Poradnik Wentylacyjny.pl przypomina, że w budynku powinien działać jeden rodzaj wentylacji, bo dwa systemy zaburzają swoją pracę. Przy przejściu na wentylację mechaniczną zaślepia się kratki i nawiewniki wentylacji grawitacyjnej.

Ważne ze względów bezpieczeństwa: nie zaślepiaj kratek wentylacyjnych w pomieszczeniach z piecykiem gazowym, kotłem lub kominkiem z otwartą komorą spalania. Takie urządzenia pobierają powietrze z pomieszczenia i potrzebują sprawnej wentylacji, a jej ograniczenie grozi zatruciem tlenkiem węgla. Przed zmianą systemu wentylacji skonsultuj ją z kominiarzem lub projektantem instalacji.

Najczęstsze błędy przy montażu rekuperatora ściennego

Większość problemów z rekuperatorem ściennym wynika z montażu, a nie z samego urządzenia. Te błędy powtarzają się najczęściej:

• otwór bez spadku lub ze spadkiem do środka, przez co kondensat spływa do ściany;
• wiercenie udarowe w starej lub kruchej ścianie zamiast wiertnicą diamentową;
• zbyt duży otwór i niedokładnie wypełniona szczelina, co tworzy mostki termiczne;
• część wylotowa schowana w elewacji zamiast wysunięta co najmniej 5 mm;
• przewiercenie przewodu, rury albo nadproża przez brak sprawdzenia ściany;
• czerpnia za nisko lub przy źródle zanieczyszczeń, na przykład przy podjeździe;
• jedna jednostka z jednym wentylatorem tam, gdzie potrzebna jest para;
• niedokręcone śruby montażowe, które powodują drgania i hałas.

Lista kontrolna przed zamówieniem montażu

• Znam grubość i materiał ściany zewnętrznej łącznie z ociepleniem.
• Wybrałem pomieszczenia i liczbę jednostek, w tym pary dla modeli z jednym wentylatorem.
• Sprawdziłem wymaganą wydajność: 20-30 m³/h na osobę w sypialniach i pokoju dziennym.
• Miejsce na elewacji jest co najmniej 2 m nad terenem i z dala od źródeł zanieczyszczeń.
• Wiem, jak model jest zasilany (230 V czy zasilacz) i gdzie poprowadzę przewód.
• Sprawdziłem przebieg instalacji i elementów konstrukcyjnych w miejscu otworu.
• Mam instrukcję producenta z wymaganą średnicą otworu.
• Ustaliłem, co stanie się z wentylacją grawitacyjną, i sprawdziłem, czy w domu nie ma urządzeń z otwartą komorą spalania.
• Znam cenę brutto montażu, urządzenia i ewentualnych dopłat.

Jeśli chcesz zlecić montaż, przygotuj grubość i materiał ściany, liczbę pomieszczeń oraz model urządzenia, a przygotujemy wycenę. Więcej poradników o produktach montowanych na ścianie i w ścianie znajdziesz w kategorii rozwiązania ścienne.
