Jak obliczyć powierzchnię elewacji – poradnik krok po kroku

Planujesz ocieplenie domu i boisz się, że źle oszacujesz ilość styropianu, a potem będziesz albo dokupować materiał w pośpiechu, albo patrzeć na stos odpadów leżących w ogródku? Takie obawy słyszę od inwestorów cznie przy każdej rozmowie o termomodernizacji. Mylne obliczenie powierzchni elewacji to najczęstsza przyczyna ych kosztów i opóźnień, a przy tym łatwo tego uniknąć, gdy poznasz właściwą metodę.

• Narzędzia potrzebne do pomiaru elewacji
• Metoda pomiaru wysokości i szerokości elewacji
• Uwzględnienie otworów drzwiowych i okiennych w obliczeniach
• Przykład obliczenia powierzchni elewacji krok po kroku
• powierzchnia elewacji jak obliczyć pytania i odpowiedzi

Narzędzia potrzebne do pomiaru elewacji

Zanim przystąpisz do jakichkolwiek obliczeń, musisz wyposażyć się w narzędzia, które pozwolą Ci uzyskać wiarygodne dane pomiarowe. Podstawą jest miara zwijana o długości minimum pięciu metrów krótsze taśmy są niewystarczające przy pomiarze długich elewacji i generują błędy zaokrąglenia. Jeśli dysponujesz dalmierzem laserowym, to jeszcze lepiej, bo eliminuje on konieczność rozkładania taśmy wzdłuż całej ściany i zmniejsza ryzyko jej zwisania czy falowania.

Równie istotny jest drabina lub rusztowanie sięganie do szczytów ściany z ziemi praktycznie zawsze kończy się niedokładnym wynikiem. Pomiar z poziomu gruntu sprawdza się wyłącznie przy parterowych budynkach, a i wtedy warto mieć podparcie, żeby unieść miarkę wyżej bez jej wyginania. Bezpieczeństwo jest tutaj kwestią absolutnie priorytetową, dlatego nie wahaj się wynająć zwyżki, jeśli budynek ma więcej niż trzy kondygnacje.

Oprócz miary przyda Ci się notes lub aplikacja do dokumentowania pomiarów. Zapisuj każdy wymiar od razu po jego pobraniu, podając dokładną lokalizację na elewacji górna krawędź okna wschodniego, dolna krawędź drzwi tarasowych i tak dalej. Ta systematyczność pozwala później odtworzyć cały proces obliczeń i wychwycić ewentualne pomyłki, zanim wydasz pierwszą złotówkę na materiały.

Na liście rzeczy do przygotowania umieść też ołówek i poziomicę. Poziomica przydaje się nie tylko do sprawdzania, czy taśma miernicza jest naprężona poziomo dzięki niej zweryfikujesz też, czy otwory okienne czy drzwiowe nie są przechylone, co ma znaczenie przy obliczaniu ich powierzchni, jeśli zdecydujesz się mierzyć je bezpośrednio.

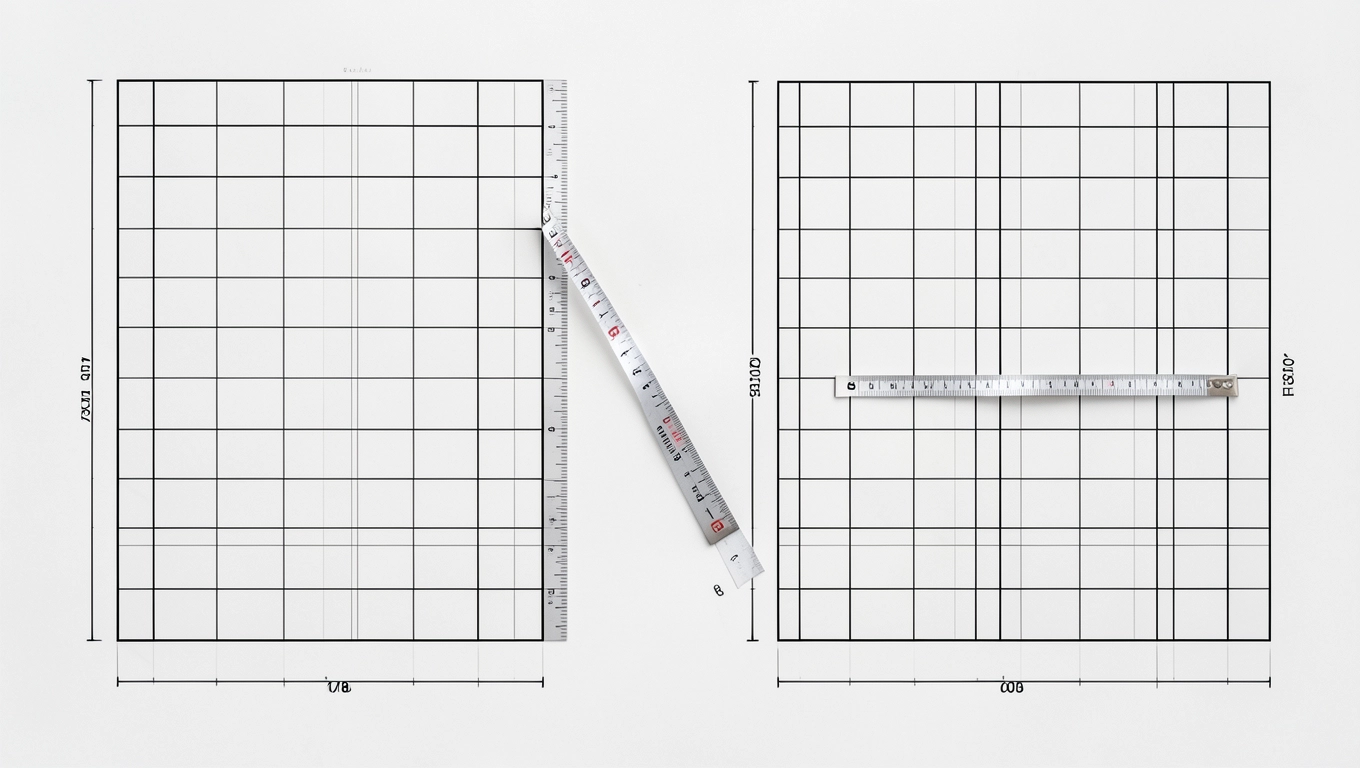

Metoda pomiaru wysokości i szerokości elewacji

Prawidłowy pomiar elewacji rozpoczyna się od podziału całej powierzchni na prostokątne sekcje, które możesz zmierzyć niezależnie. Każda elewacja to zazwyczaj jeden lub kilka dużych prostokątów, do których następnie doliczysz lub od których odejmiesz elementy takie jak okna, drzwi czy balkony. Ta metoda, nazywana metodą sumowania prostokątów, pozwala na zachowanie pełnej kontroli nad dokładnością obliczeń i znacząco redukuje ryzyko pominięcia którejś części ściany.

Przy pomiarze szerokości elewacji prowadź taśmę lub dalmierz poziomo, trzymając go jak najbliżej powierzchni ściany, ale bez dociskania, które mogłoby spowodować jej ugięcie. Warto wykonać pomiar w trzech punktach przy górnej krawędzi, w połowie wysokości i przy dolnej a następnie przyjąć największy z uzyskanych wyników jako obowiązujący wymiar. Różnice między tymi wartościami informują Cię o ewentualnych odchyleniach geometrii budynku od idealnego prostokąta.

Wysokość mierzy się analogicznie, tym razem prowadząc pomiar pionowo. Ustaw się w stablej pozycji, najlepiej na drabinie lub rusztowaniu, i zmierz od dolnej krawędzi cokołu do górnej krawędzi wieńca lub attyki. Podobnie jak przy szerokości, powtórz pomiar w kilku punktach rozmieszczonych wzdłuż całej elewacji i zapisz wartość maksymalną, która stanowi najbezpieczniejsze oszacowanie dla celów zakupowych.

Po zakończeniu pomiarów obu wymiarów przemnóż otrzymane wartości, aby uzyskać powierzchnię elewacji wyrażoną w metrach kwadratowych. Jeśli elewacja składa się z kilku sekcji, na przykład z części głównej i wykuszu, oblicz każdą z nich osobno, a następnie zsumuj wyniki. Ta metodologia jest powszechnie stosowana w branży budowlanej i stanowi podstawę wszelkich późniejszych kalkulacji związanych z doborem grubości izolacji i ilości tynku elewacyjnego.

Uwzględnienie otworów drzwiowych i okiennych w obliczeniach

Obliczanie powierzchni elewacji wymaga bezwzględnie odjęcia powierzchni wszystkich otworów, które przebijają ścianę na wylot. W tym celu zmierz szerokość i wysokość każdego okna oraz każdych drzwi osobno, a następnie oblicz ich powierzchnię, stosując tę samą metodę prostokątów, co przy całej elewacji. Wyniki zapisz w odrębnej rubryce notesu, podając wymiary z dokładnością do centymetra zaokrąglanie do pełnych metrów na tym etapie generuje później niepotrzebne nadwyżki materiałowe.

Przy oknach nietypowych, takich jak okna okrągłe, trójkątne czy łukowe, stosuje się odpowiednie wzory geometryczne. Okno półkoliste ma powierzchnię równą połowie iloczynu pi i kwadratu promienia, a okno trójkątne oblicza się jako połowę iloczynu wysokości i podstawy. Jeśli nie czujesz się pewnie w takich obliczeniach, podziel kształt wyobrażalnie na prostokąty i trójkąty, zmierz każdy fragment osobno, a następnie zsumuj wszystkie wartości.

Warto wiedzieć, że otwory drzwiowe prowadzące na taras lub balkon często zajmują znaczącą część elewacji w nowoczesnych projektach mogą stanowić nawet czterdzieści procent całej powierzchni ściany. Ich prawidłowe odjęcie ma więc kluczowy wpływ na końcowe zapotrzebowanie na styropian czy wełnę mineralną, a co za tym idzie, na całkowity koszt izolacji termicznej.

Pamiętaj również o elementach takich jak rolety zewnętrzne, skrzynki na rolety czy parapety, które montuje się na warstwie ocieplenia i dlatego wymagają odpowiedniego wyprowadzenia izolacji. Choć ich obecność nie wpływa bezpośrednio na powierzchnię do ocieplenia, to w przypadku parapetów zewnętrznych trzeba doliczyć dodatkową powierzchnię cząstkową zazwyczaj od piętnastu do dwudziestu centymetrów szerokości na każdy parapet aby materiał izolacyjny zachodził pod spód okna prawidłowo.

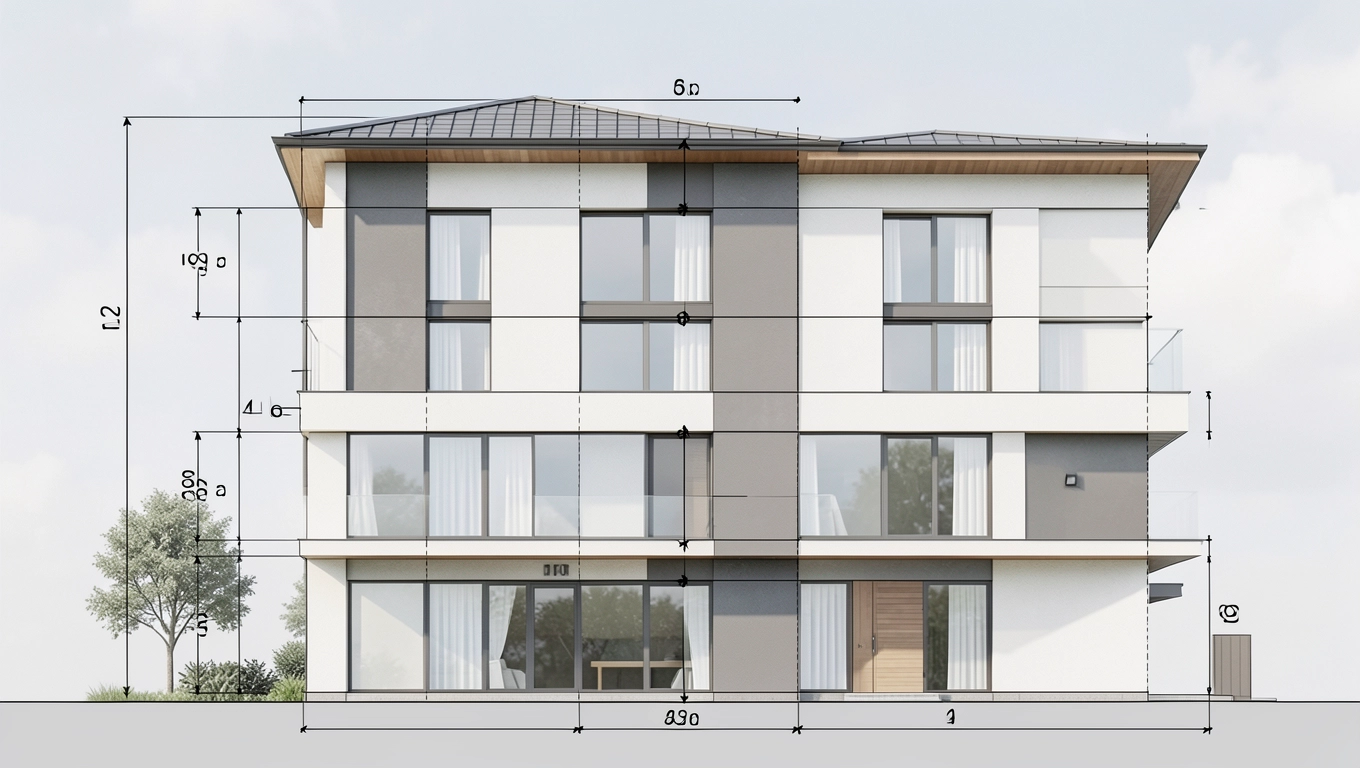

Przykład obliczenia powierzchni elewacji krok po kroku

Weźmy dla ilustracji elewację frontową budynku mieszkalnego o wymiarach dziesięć metrów szerokości i sześć metrów wysokości. Pomnożenie obu wartości daje powierzchnię sześćdziesięciu metrów kwadratowych. Następnie przystępujesz do inwentaryzacji otworów masz na tej elewacji jedno okno dwuskrzydłowe o wymiarach sto pięćdziesiąt na sto dwadzieścia centymetrów, drzwi tarasowe sto osiemdziesiąt na dwieście dziesięć centymetrów oraz dwa okna pięćdziesiąt na pięćdziesiąt centymetrów.

Obliczasz powierzchnię każdego otworu: okno dwuskrzydłowe ma półtora metra kwadratowego, drzwi tarasowe nieco ponad trzy i osiemdziesiąt metra kwadratowego, a każde z mniejszych okienek po dwadzieścia pięć centymetrów kwadratowych. Suma wszystkich otworów wynosi około pięciu i siedemdziesięciu metrów kwadratowych. Powierzchnia elewacji do ocieplenia to różnica między całkowitą powierzchnią ściany a sumą otworów, co daje w przybliżeniu pięćdziesiąt cztery metry kwadratowe.

Do tak obliczonej wartości dolicz zazwyczaj od pięciu do dziesięciu procent zapasu na straty cięcia, nierówności muru i ewentualne błędy pomiarowe. W naszym przykładzie przyjęcie ośmioprocentowego zapasu oznacza konieczność zamówienia około pięćdziesięciu ośmiu metrów kwadratowych styropianu grafitowego. Ten zapas jest standardem w branży i chroni przed sytuacją, w której zabraknie materiału na ostatnich metrach elewacji.

Warto podkreślić, że każda elewacja budynku wymaga odrębnego obliczenia, ponieważ nawet pozornie symetryczne bryły mogą różnić się wymiarami poszczególnych ścian. Elewacja boczna północna bywa na przykład krótsza ze względu na uskok dachowy lub wnękę wejściową, co trzeba każdorazowo zweryfikować pomiarem, a nie zakładać na podstawie rzutu z góry. Dopiero po zsumowaniu powierzchni wszystkich elewacji uzyskasz całkowitą wartość, która posłuży Ci do zaplanowania zakupu materiałów izolacyjnych na cały budynek.
