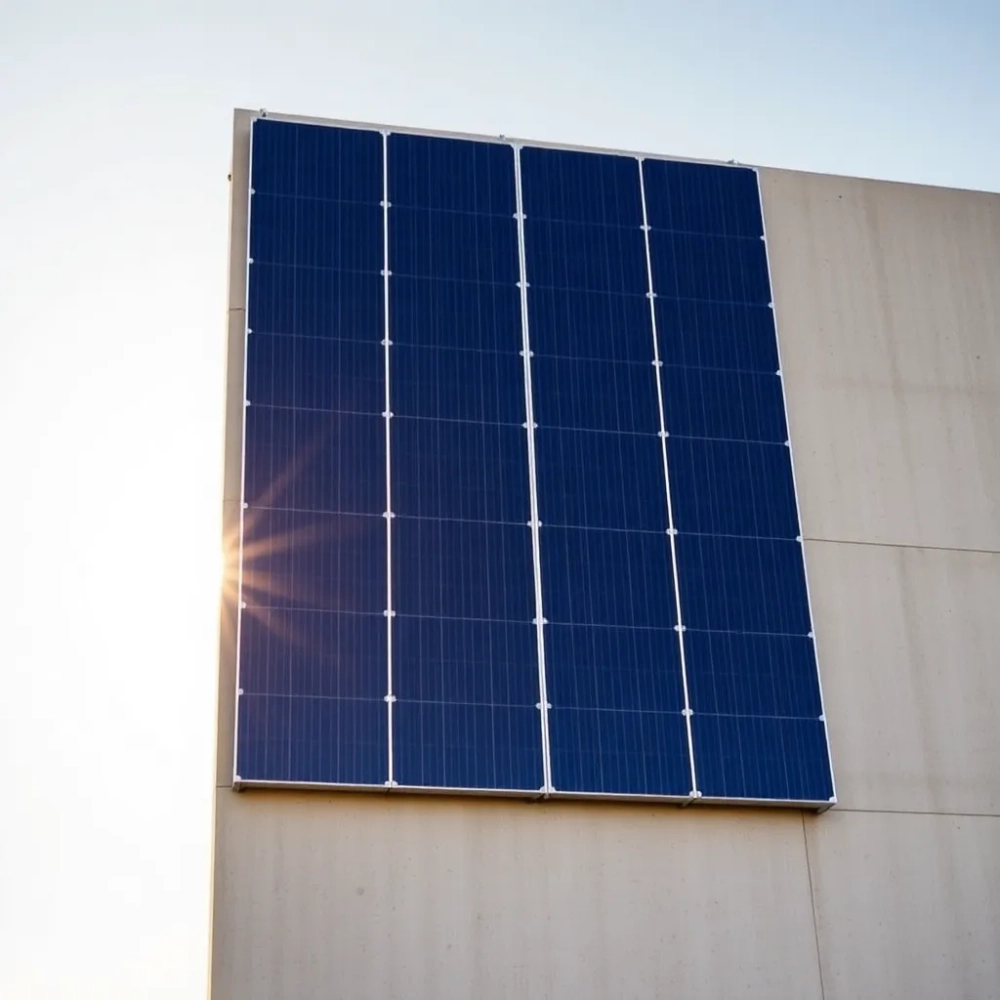

Panele fotowoltaiczne na pionowej ścianie – czy to się naprawdę opłaca?

Brak wolnej połaci dachowej, problemy z konstrukcją, zakaz zmiany pokrycia albo po prostu chęć połączenia produkcji prądu z odświeżeniem wyglądu budynku te powody coraz częściej kierują uwagę inwestorów w stronę elewacji. Panele fotowoltaiczne na pionowej ścianie to rozwiązanie, które jeszcze dekadę temu traktowano jako ciekawostkę, a dziś stanowi poważną alternatywę dla klasycznych instalacji dachowych, szczególnie w budynkach komercyjnych, biurowcach i obiektach modernizowanych w ramach termomodernizacji.

• Dach, grunt czy elewacja gdzie panele PV dają najlepszy uzysk
• Elewacja wentylowana pod panele warstwy i szczelina
• Montaż mechaniczny czy klejony system BIPV na ścianie
• Konsole pasywne mostki termiczne pod kontrolą
• Zalety fotowoltaiki na elewacji co zyskujesz
• Kiedy pionowa ściana pod panele PV to zły pomysł
• Checklista decyzyjna czy elewacja PV jest dla Ciebie
• Parametry techniczne, które decydują o wyborze systemu

Dach, grunt czy elewacja gdzie panele PV dają najlepszy uzysk

Kąt nachylenia w Polsce waha się od 30 do 45 stopni, a optymalne ustawienie względem południa minimalizuje straty. Ściana pionowa odbiega od ideału o kilkanaście stopni, ale w praktyce oznacza to spadek uzysku rzędu 10-20% względem dobrze ustawionego dachu. W zamian inwestor zyskuje powierzchnię, której nie trzeba dzielić z kominami, oknami połaciowymi ani antenami.

Grunt daje największą swobodę ustawienia modułów, lecz wymaga wykonalnej działki, fundamentów i ogrodzenia. Koszt konstrukcji wsporczej rośnie szybko, a efekt wizualny rzadko zachwyca sąsiadów. Elewacja eliminuje oba problemy ściana już stoi, a panele mogą stać się jej integralną częścią, jeśli projektant zdecyduje się na system BIPV (building-integrated photovoltaics), czyli fotowoltaikę zintegrowaną z budynkiem.

Kierunek ściany ma znaczenie, choć nie tak duże, jak sugerują uproszczenia. Południe daje najwyższą sumę kilowatogodzin, ale elewacja zachodnia produkuje szczyt prądu późnym popołudniem dokładnie wtedy, gdy ceny energii w taryfie dynamicznej rosną. Elewacja wschodnia z kolei pokrywa poranne zużycie, co w domach z dużym zapotrzebowaniem na prąd rano (pompy ciepła, ładowanie auta) bywa cenniejsze niż bezwzględna suma roczna.

Skąd bierze się strata 10-20% na ścianie

Promienie słońca padają na pionową powierzchnię pod większym kątem niż na pochyły dach, więc gęstość mocy na metrze kwadratowym spada. W czerwcu, gdy słońce wędruje wysoko, ściana południowa produkuje zaledwie 55-65% tego, co dach. W grudniu proporcje się odwracają niskie słońce trafia w elewację niemal prostopadle i moduły pracują bliżej maksimum. Roczne zbilansowanie wypada więc korzystniej, niż sugeruje letni rekord.

Drugim czynnikiem jest temperatura. Panele na ścianie mają lepszą wentylację niż te wklejone w połacie dachowe bez cyrkulacji, zwłaszcza gdy elewacja jest wentylowana. Niższa temperatura pracy oznacza wyższą sprawność ogniwo traci około 0,4% mocy na każdy kelwin powyżej 25°C. W upalne lipcowe dni różnica sięga kilku procent.

Elewacja wentylowana pod panele warstwy i szczelina

Klasyczna elewacja wentylowana składa się z kilku współpracujących warstw. Od strony wnętrza budynku znajduje się ściana nośna, na niej izolacja termiczna (wełna mineralna lub płyta PIR), dalej szczelina powietrzna o minimalnej szerokości 20 mm, następnie podkonstrukcja w postaci rusztu aluminiowego i wreszcie okładzina, którą w tym wypadku stanowią moduły fotowoltaiczne.

Szczelina wentylacyjna nie jest ozdobnikiem pełni trzy konkretne funkcje fizyczne. Po pierwsze odprowadza parę wodną przenikającą przez mur, dzięki czemu izolacja nie traci właściwości termicznych. Po drugie chłodzi tyły paneli strumieniem powietrza wpadającym od dołu i wypływającym górą, co obniża temperaturę ogniw o kilka kelwinów. Po trzecie kompensuje drobne nierówności ściany, pozwalając ustawić płaszczyznę modułów idealnie pionowo.

Minimalna szczelina 20 mm wynika z konieczności zapewnienia laminarnego przepływu powietrza przy mniejszym przekroju efekt kominowy zanika i wentylacja staje się symboliczna. W praktyce projektowej stosuje się 30-50 mm, co daje rezerwę na okablowanie i uchwyty.

Podkonstrukcja najczęściej wykonywana jest z profili aluminiowych, choć w budynkach komercyjnych dopuszcza się stalowe konsole pasywne. Profile pionowe niesie się co 60-80 cm, a horyzontalne prowadnice dla paneli rozmieszcza się w rozstawie zależnym od wymiarów modułu. Całość mocuje się do ściany kotwami mechanicznymi lub chemicznymi dobranymi do materiału nośnego beton, cegła pełna, silka czy beton komórkowy wymagają różnych łączników.

Okablowanie biegnie wewnątrz szczeliny, dzięki czemu nie szpeci elewacji i jest chronione przed UV. Przewody prowadzi się w korytkach lub peszelach mocowanych do rusztu, a punkty przyłączeniowe poszczególnych stringów wyprowadza w miejscu przewidzianym przez projekt elektryczny zwykle przy dachu lub w strefie przyłącza budynku.

Schemat warstw od wewnątrz na zewnątrz

• Ściana nośna (beton, cegła, pustka wentylowana)
• Izolacja termiczna (wełna mineralna 15-25 cm lub PIR 10-15 cm)
• Folia wiatroizolacyjna (opcjonalnie, przy otwartych szczelinach)
• Szczelina wentylacyjna (min. 20 mm, rekomendowane 30-50 mm)
• Podkonstrukcja konsole + profile nośne
• Moduły fotowoltaiczne jako okładzina

Montaż mechaniczny czy klejony system BIPV na ścianie

System BIPV na elewacji można zamocować dwojako. Pierwsza metoda to klasyczne mocowanie mechaniczne moduły z ramą aluminiową przykręca się lub zaciska na profilach rusztu. Druga polega na klejeniu modułów szkło-szkło bezpośrednio do podkonstrukcji lub do siebie nawzajem za pomocą strukturalnych kitów silikonowych.

Mocowanie mechaniczne dominuje w instalacjach o mocy do 50 kWp i wszędzie tam, gdzie liczy się szybkość oraz możliwość późniejszej wymiany pojedynczego modułu. Zaciski klick lub śruby imbusowe trzymają ramę pewnie, a całość spełnia wymagania §225 Warunków Technicznych, który ogranicza ryzyko odpadania okładzin elewacyjnych w warunkach pożaru.

Montaż klejony stosuje się w obiektach, gdzie priorytetem jest wygląd biurowce klasy A, hotele, rezydencje premium. Moduły szkło-szkło nie mają widocznej ramy, a spoina silikonowa pozostaje niewidoczna po utwardzeniu. System klejony musi przejść badanie ogniowe wg PN-EN 13501-1 i uzyskać klasę reakcji na ogień co najmniej A2-s1, d0 dla budynków powyżej 25 m wysokości.

W budynkach wysokich (W>25 m) lub w strefach pożarowych przekraczających 1000 m² konieczna jest ekspertyza rzeczoznawcy ds. zabezpieczeń przeciwpożarowych. Samowolny montaż bez takiej opinii może skutkować odmową odbioru obiektu lub nakazem rozbiórki.

Klasy korozyjności i trwałość łączników

Elewacja narażona jest na deszcz, mróz, sól drogową i promieniowanie UV. Śruby i konsole muszą spełniać wymagania co najmniej klasy korozyjności C5 wg PN-EN ISO 12944, co oznacza odporność na agresywne środowisko atmosferyczne (obszary nadmorskie, przemysłowe). W praktyce oznacza to stal z powłoką Magnelis® lub cynową ogniową o gramaturze minimum 275 g/m².

Powłoka Magnelis® (stop cynku z 3,5% aluminium i 3% magnezu) zapewnia ochronę krawędzi ciętych miejsca, w których standardowy cynk ogniowy zaczyna rdzewieć najszybciej. Testy w komorze solnej wykazują trwałość do 1000 godzin bez czerwonej korozji, podczas gdy zwykła stal ocynkowana ogniowo wytrzymuje 300-500 godzin. Dla inwestora oznacza to wydłużenie żywotności podkonstrukcji z 20 do 40+ lat bez kosztownej wymiany.

Konsole pasywne mostki termiczne pod kontrolą

Każdy łącznik przechodzący przez izolację termiczną tworzy mostek termiczny. W budynku pasywnym lub niskoenergetycznym współczynnik Ucmax dla połączenia ściana-konsola nie może przekraczać 0,20 W/m²K. Konwencjonalna konsola aluminiowa wklejona w wełnę mineralną daje Uc na poziomie 0,45-0,60 W/m²K, co w skali elewacji oznacza stratę kilku megawatogodzin ciepła rocznie.

Konsole pasywne rozwiązują ten problem dzięki dwóm zabiegom. Po pierwsze wykonane są ze stali nierdzewnej lub kompozytu o niskiej przewodności cieplnej (λ ≤ 17 W/mK wobec 160 W/mK dla aluminium). Po drugie mają perforowaną część środkową, która wydłuża drogę strumienia cieplnego i zmniejsza efektywny przekrój przewodzący. Rezultat: Uc spada do 0,15-0,20 W/m²K, a obliczeniowa strata ciepła mieści się w granicach dopuszczalnych dla budynków energooszczędnych.

Koszt konsoli pasywnej wynosi 35-65 zł/szt., a rozmieszczenie co 80-120 cm oznacza 1,2-1,8 szt./m². Na elewację 200 m² przypada więc 8-14 tys. zł dodatkowego wydatku wobec zwykłych łączników, ale w bilansie 30 lat oszczędność na ogrzewaniu zwraca tę kwotę 2-3-krotnie.

Zalety fotowoltaiki na elewacji co zyskujesz

Samoczyszczenie deszczem to pierwsza korzyść, którą wymieniają użytkownicy pionowych instalacji. Moduły ustawione pod kątem 90° mają mniejszą przyczepność dla kurzu i pyłków niż dach, a spływająca woda regularnie zmywa powierzchnię. Współczynnik zabrudzenia (soiling) spada z typowych 4-6% rocznie do 1,5-2,5% to różnica 800-1200 kWh na każde 50 m² instalacji.

Brak odśnieżania zimą wynika z tego samego mechanizmu. Śnieg nie gromadzi się na pionowej tafli, więc produkcja nie zamiera po pierwszych opadach, jak dzieje się to na dachu. Mniejsze ryzyko gradobicia wynika z dwóch przyczyn: ściana stanowi osłonę mechaniczną, a grad rzadko pada poziomo z siłą wystarczającą do rozbicia szyby modułu szkło-szkło (grubość 3,2 mm hartowanego).

Ograniczenie nagrzewania latem jest konsekwencją lepszej wentylacji tylnej strony. W budynkach z dużymi przeszkleniami południowymi elewacja PV działa jak zewnętrzna roleta zacieniająca obniża temperaturę wewnętrzną o 3-5°C w słoneczne dni, zmniejszając obciążenie klimatyzacji. Zyski z tego tytułu sięgają 5-8% całkowitego zapotrzebowania na chłód.

Estetyka full black z możliwością doboru koloru ramy i szyby (grafit, brąz, antracyt) sprawia, że instalacja staje się elementem architektonicznym. W obiektach objętych ochroną konserwatora panele można zamaskować jako imitację płyt elewacyjnych, uzyskując decyzję o pozwoleniu na budowę tam, gdzie klasyczne moduły by ją uniemożliwiły.

Kiedy pionowa ściana pod panele PV to zły pomysł

Nie każdy budynek nadaje się do takiego rozwiązania. Ściana północna w naszej szerokości geograficznej daje uzysk na poziomie 35-45% referencyjnej instalacji dachowej to za mało, by inwestycja zwróciła się w rozsądnym czasie, chyba że panele traktujemy wyłącznie jako okładzinę, a produkcja energii jest dodatkiem.

Konstrukcja ściany musi udźwignąć dodatkowe obciążenie rzędu 15-25 kg/m² dla modułów szkło-szkło, 12-18 kg/m² dla klasycznych paneli z ramą i 8-12 kg/m² dla podkonstrukcji. Ściany w budynkach z wielkiej płyty z lat 70. i 80. często wymagają ekspertyzy, a te wpisane do rejestru zabytków zgody konserwatora, co wydłuża proces o 3-6 miesięcy.

Wyższy koszt podkonstrukcji (średnio 200-400 zł/m² wobec 80-150 zł/m² na dachu) oznacza dłuższy okres zwrotu: 9-13 lat zamiast 5-8 lat. Dla inwestora nastawionego na szybki ROI (return on investment) elewacja PV zwykle się nie opłaca, chyba że modernizacja elewacji i tak jest w planach wówczas panele zastępują kosztowną okładzinę kamienną lub kompozytową.

Wymóg ekspertyzy technicznej dotyczy zwłaszcza obiektów powyżej 25 m wysokości, gdzie §225 WT nakłada obowiązek badania odporności na odpadanie w warunkach pożaru. Procedura obejmuje badania ogniowe w akredytowanym laboratorium, kosztuje 25-60 tys. zł i trwa 2-4 miesiące.

Przed podjęciem decyzji wykonaj analizę zacienienia ściany w skali roku. Sąsiednie budynki, kominy, balkony i drzewa potrafią obniżyć uzysk o 30-50% w najgorszych miesiącach. Narzędzia typu PVGIS lub SketchUp z wtyczką SunTool pozwalają to sprawdzić w 15 minut.

Checklista decyzyjna czy elewacja PV jest dla Ciebie

• ☑ Brak wolnej połaci dachowej lub jej zły stan techniczny
• ☑ Elewacja południowa, południowo-zachodnia lub zachodnia o powierzchni co najmniej 30 m²
• ☑ Budynek komercyjny ≥25 m lub obiekt poddawany termomodernizacji
• ☑ Planowana wymiana okładziny elewacyjnej w ciągu 2-3 lat
• ☑ Zależność na estetyce i możliwość wyboru koloru modułów
• ☑ Konstrukcja ściany pozwala na obciążenie 20+ kg/m²
• ☑ Budżet wyższy o 20-30% niż dla instalacji dachowej
• ☑ Brak wpisu do rejestru zabytków lub uzyskana zgoda konserwatora

Parametry techniczne, które decydują o wyborze systemu

Współczynnik przenikania ciepła połączenia Ucmax ≤ 0,20 W/m²K to dziś standard w budynkach energooszczędnych. Systemy, które go nie spełniają, eliminują się z rynku nowych inwestycji w Niemczech, Austrii i Szwajcarii. Polska norma PN-EN ISO 14683 reguluje sposób obliczania liniowych mostków cieplnych, a wartość Uc podaje się w katalogu producenta konsoli.

Klasa korozyjności C5 wg PN-EN ISO 12944 oznacza 25-30 lat ochrony w środowisku miejskim z umiarkowanym zanieczyszczeniem. Dla budynków nad morzem lub w pobliżu zakładów chemicznych wymaga się C5-M (marine) lub C5-I (industrial). Próba solna minimum 1000 godzin dla stali z powłoką Magnelis® potwierdza klasę C5 w niezależnych badaniach (m.in. OCAS i ArcelorMittal Research).

Odporność ogniowa 120 minut wg PN-EN 13501-2 dotyczy systemu ściana + izolacja + panele. Badanie prowadzi się w piecu pionowym z obciążeniem mechanicznym, a wynik klasyfikuje cały zestaw, nie pojedynczy moduł. W budynkach wysokich system bez takiego badania nie przejdzie odbioru Państwowej Straży Pożarnej.

Dane wejściowe do projektu

Przed zamówieniem systemu inwestor powinien dysponować ekspertyzą konstrukcyjną ściany (nośność, możliwość kotwienia), analizą zacienienia (minimum roczną), projektem elektrycznym (moc, napięcie, lokalizacja inwertera) oraz uzgodnieniami ppoż. dla budynków >25 m. Brak któregokolwiek z tych elementów opóźnia realizację o 4-12 tygodni.

Panele fotowoltaiczne na pionowej ścianie to nie alternatywa dla dachu, lecz uzupełnienie oferty montażowej, które rozwiązuje konkretne problemy inwestora. Samoczyszczenie, brak śniegu, lepsza wentylacja modułów i możliwość integracji z okładziną elewacyjną stanowią realną wartość dodaną, nie marketingową obietnicę. Warunkiem opłacalności pozostaje dobry kierunek ściany, nośna konstrukcja i budżet wyższy o 20-30% w stosunku do instalacji dachowej.

Jeśli rozważasz takie rozwiązanie dla swojego budynku, skonsultuj projekt z projektantem posiadającym doświadczenie w BIPV oraz rzeczoznawcą ds. ppoż. Audyt elewacji, analiza zacienienia i obliczenia mostków cieplnych to trzy dokumenty, od których powinna zacząć się każda rozmowa o elewacji fotowoltaicznej.

Źródła danych i norm: §225 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.); PN-EN ISO 12944 Ochrona przed korozją konstrukcji stalowych; PN-EN 13501-1 i 13501-2 Klasyfikacja ogniowa wyrobów budowlanych; PN-EN ISO 14683 Mostki cieplne w budynkach; PN-EN 1991-1-3 (Eurocode 1) Obciążenie śniegiem; PN-EN 1991-1-4 (Eurocode 1) Obciążenie wiatrem; katalogi techniczne systemów BIPV (ArcelorMittal, Schletter, Solarmax); dane PVGIS (Joint Research Centre, https://re.jrc.ec.europa.eu/pvgis).
