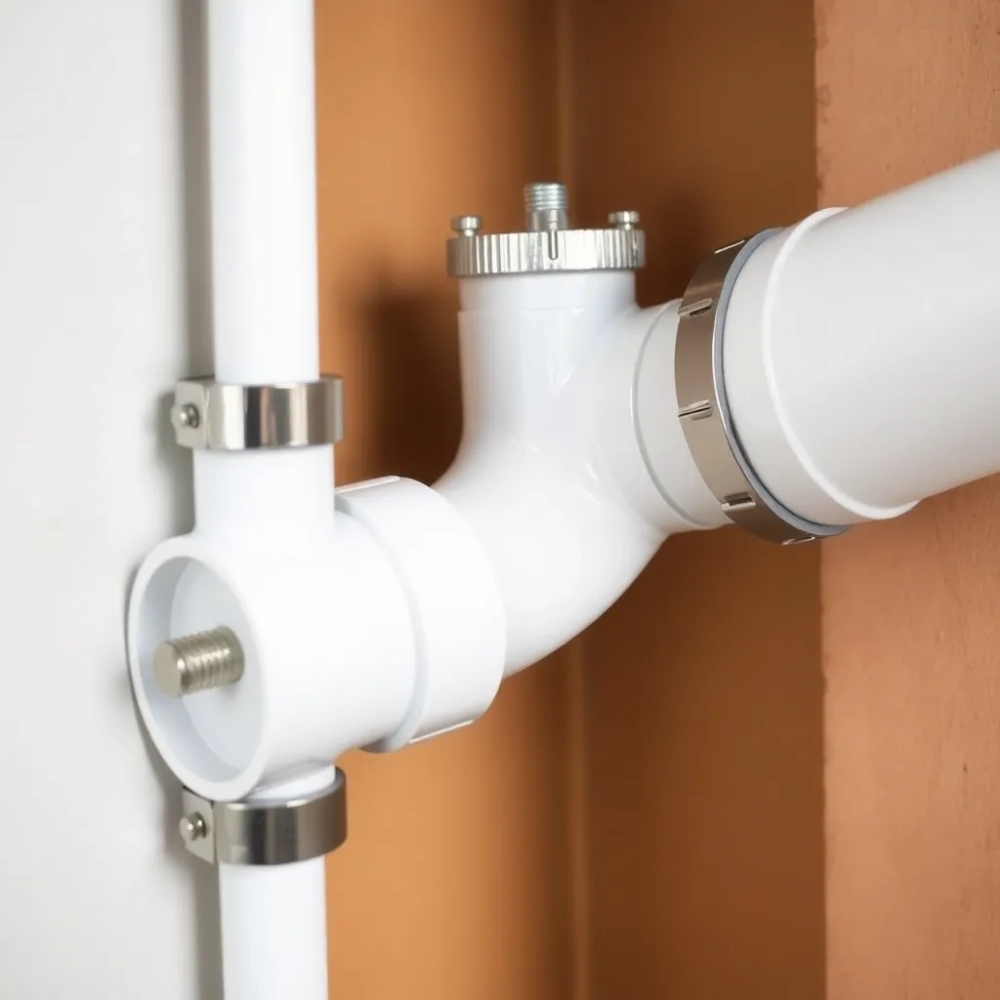

Montaż rur PP w ścianie: kompletny poradnik bez wpadek

Luźna rura polipropylenowa zamknięta w ścianie potrafi napsuć krwi bardziej niż źle dobrany kafel. Woda w instalacji zmienia temperaturę kilkadziesiąt razy dziennie, a polipropylen reaguje na to fizycznym wydłużeniem się nawet o 1,5 mm na każdy metr przy skoku 50°C. Bez odpowiednich podpor i kompensatorów naprężenia trafiają prosto w zgrzewy, które po cichu pękają po kilkunastu miesiącach, a czasem po dwóch zimach. Właśnie dlatego montaż rur PP w ścianie to nie jest kwestia estetyki czy kilku klamerek, lecz inżynierii cieplnej i wytrzymałości połączeń.

• Dobór uchwytów i obejm do rur polipropylenowych
• Dystans między podporami dla średnic 16-63 mm
• Kompensacja wydłużeń termicznych w szachcie ściennym
• Najczęstsze błędy montażowe i jak ich uniknąć

Dobór uchwytów i obejm do rur polipropylenowych

Uchwyt trzyma rurę, ale punkt stały ją unieruchamia, a punkt przesuwny pozwala jej „oddychać". Pomylenie tych dwóch ról kończy się rozerwaniem mufy w szachcie, gdzie naprawa oznacza kucie ściany od zera. Przy montażu rur PP w ścianie kluczowe jest rozróżnienie tych dwóch funkcji i świadome rozmieszczenie obu typów mocowań.

Na rynku dominują cztery rozwiązania. Pierwsze to klasyczne uchwyty PP z tworzywa, proste w kształcie litery C z bocznym kołkiem rozporowym. Sprawdzają się w instalacjach zimnej wody i kanalizacji wewnętrznej, bo nie korodują i kosztują grosze. Nie nadają się natomiast do pionów ciepłej wody powyżej średnicy 32 mm, ponieważ miękną pod długotrwałym obciążeniem termicznym.

Drugą grupą są uchwyty metalowo-gumowe z wkładką elastomerową. Gumowa przekładka tłumi drgania i przejmuje drobne ruchy osiowe rury, dzięki czemu chroni zgrzewy przed skokami ciśnienia. Pojedyncze wersje obsługują średnice 16-25 mm, podwójne (typu duplex) przeznaczone są do prowadzenia dwóch obiegów obok siebie, na przykład zasilania i powrotu w ogrzewaniu podłogowym.

Trzecia kategoria to obejmy z wkładką EPDM, czyli z gumy odpornej na UV i ozon. EPDM tłumi hałas przepływu nawet o 8-10 dB w porównaniu z twardym PVC, a jednocześnie nie twardnieje z upływem lat. Obejmy takie stosuje się w szachtach instalacyjnych budynków wielorodzinnych, gdzie wymóg izolacyjności akustycznej narzuca norma PN-EN ISO 15874.

Czwarta grupa obejmuje systemy do klimatyzacji i ogrzewania podłogowego: uchwyty z podwójnym gniazdem oraz listwy montażowe z tworzywa z zatrzaskami. Pozwalają prowadzić rurę w ścianie bez dodatkowej izolacji termicznej, bo tworzywo nie tworzy mostków cieplnych. Nie stosuje się ich jednak do pionów kanalizacyjnych ani instalacji przeciwpożarowych, gdzie wymagane są obejmy stalowe z certyfikatem odporności ogniowej.

Mieszanie uchwytów PP z PVC w jednej trasie to częsty błąd. PVC pracuje przy innej rozszerzalności cieplnej i w krótkim czasie zaczyna pękać wokół kołnierza.

Dystans między podporami dla średnic 16-63 mm

Polipropylen w ścianie nie wisi sam. Grawitacja działa na wodę w rurze, a temperatura działa na samo tworzywo. Bez właściwego rytmu podpór rura zaczyna się wyginać między uchwytami, tworząc tak zwane strzałki ugięcia, w których gromadzi się powietrze i kamień. Standard PN-EN ISO 15874 precyzyjnie reguluje ten rytm, a jego zignorowanie oznacza utratę gwarancji producenta.

Dla rur poziomych wartości są ostrzejsze, bo siła ciężaru działa w pełnym zakresie. Dla pionów można je rozluźnić o około 30%, ponieważ obciążenie rozkłada się symetrycznie. Poniższa tabela podaje dystans maksymalny między środkami kolejnych podpor, liczony w milimetrach.

Te wartości dotyczą wody o temperaturze do 60°C. Przy instalacjach grzewczych z temperaturą roboczą 80°C dystanse warto zmniejszyć o 10-15%, bo wyższa temperatura zwiększa moduł pełzania tworzywa i rura szybciej traci sztywność. W praktyce oznacza to, że rura 25 mm w podłodze przy ogrzewaniu podłogowym powinna mieć podpory co 60-65 cm, a nie co 75 cm jak podaje tabela bazowa.

Przy montażu rur PP w ścianie murowanej warto zaznaczyć ołówkiem pozycje uchwytów przed tynkowaniem. Po nałożeniu zaprawy punkty mocowania znikają, a szukanie ich śrubokrętem pod tynkiem to proszenie się o kłopoty.

Kompensacja wydłużeń termicznych w szachcie ściennym

Polipropylen wydłuża się mniej niż miedź, ale wydłuża się znacznie. Przy różnicy temperatur 50°C każdy metr rury rośnie o około 1,3 mm. W zamkniętej ścianie szachtowej, gdzie rura biegnie pionowo przez cztery kondygnacje, to dodatkowe 30 mm wydłużenia, które musi gdzieś się podziać. Bez kompensatora naprężenie kumulują się w najsłabszym zgrzewie i rozrywa go bez ostrzeżenia.

Trzy klasyczne kształty kompensatorów rozwiązują ten problem mechanicznie. Kompensator L to po prostu odcinek rury zagięty pod kątem prostym, najczęściej 100×100 mm. Jego ramię elastyczne pochłania wydłużenie przez lekkie ugięcie. Kompensator U ma dłuższe ramię, zwykle 200×200 mm, i przejmuje większe ruchy. Kompensator Z powstaje przez naprzemienne przesunięcie osi rury w jedną i drugą stronę, co pozwala prowadzić instalację w ciasnych kanałach ściennych bez straty miejsca.

Wybór kształtu zależy od dostępnej przestrzeni. W szachcie ściennym 30×30 cm bez trudu zmieści się kompensator U. W bruździe o szerokości 8 cm zostaje tylko L lub Z. Warto pamiętać, że punkt stały (trwale unieruchomiony uchwyt) należy zawsze umieszczać przy kolanie między ramionami kompensatora, bo tam właśnie naprężenia są największe.

Przy montażu rur PP w ścianie obowiązuje zasada: każde 6 m bieżących rury prostej wymaga kompensatora. W praktyce oznacza to kompensator na każdym piętrze w pionie kanalizacyjnym oraz dodatkowy przy każdym długim podejściu poziomym. Pominięcie tego wymogu to najczęstsza przyczyna reklamacji w instalacjach ciepłej wody użytkowej.

Lista kontrolna przed zamknięciem bruzdy

• Sprawdź, czy każdy pion powyżej 3 m ma co najmniej jeden kompensator.
• Upewnij się, że punkt stały znajduje się przy kolanie kompensatora, nie w środku ramienia.
• Zweryfikuj dystanse między uchwytami z tabelą normy PN-EN ISO 15874.
• Przetestuj instalację ciśnieniem 1,5× ciśnienia roboczego przez 30 minut.
• Wykonaj próbę szczelności przed tynkowaniem, nie po.
• Oznacz trasy rur markerem na ścianie, zdjęcie zachowaj w dokumentacji.
• Zastosuj otulinę termoizolacyjną na rurach ciepłej wody przy przejściach przez przegrody.
• Sprawdź, czy uchwyty w karton-gipsie mocowane są do profili CW, nie do płyty.
• W szachcie wielorodzinnym dodaj przepusty przeciwpożarowe w stropach.
• Zachowaj rysunki powykonawcze z rozmieszczeniem zgrzewów.

Najczęstsze błędy montażowe i jak ich uniknąć

Złe mocowanie rur PP w ścianie rzadko ujawnia się od razu. Awarie pojawiają się po dwóch, trzech sezonach grzewczych, kiedy tworzywo zdąży się zmęczyć i pęknąć w najsłabszym punkcie. Większości z nich można uniknąć, jeśli na etapie montażu zwróci się uwagę na kilka konkretnych detali.

Pierwszy błąd to brak dylatacji w szachcie. Ściana szachtowa pracuje inaczej niż rura wewnątrz, a różnica rozszerzalności między betonem a polipropylenem tworzy siły ścinające na zgrzewach. Rozwiązaniem jest otulina z pianki PE lub krótkie wkładki elastyczne w miejscach przejść przez strop.

Drugi błąd to zbyt rzadkie podpory. Monterzy często stosują jeden uchwyt na metr bieżący, ignorując tabelę normy. Przy średnicy 40 mm i wodzie gorącej taki rozstaw powoduje ugięcie o 4-5 mm między podporami, a to wystarczy, by po roku pojawił się szum hydrauliczny.

Trzeci problem to mieszanie uchwytów PP z PVC. Oba tworzywa mają różne współczynniki rozszerzalności cieplnej, więc cykliczne naprężenia szybko rozszczelniają połączenie. Trzymaj się jednego systemu w danej trasie, a jeśli musisz łączyć materiały, zastosuj przejście z wkładką metalową.

Czwarty błąd to brak wkładki EPDM na pionach. Bez niej każdy przepływ nocny generuje słyszalny stukot w ścianie sypialni. Wkładka gumowa tłumi ten efekt i chroni ucho mieszkańców przed chronicznym zmęczeniem.

Piąty, bardzo częsty błąd, to mocowanie rur PP do karton-gipsu bez wzmocnień. Kołek rozporowy w samej płycie g-k utrzymuje może 3 kg, a woda w rurze 25 mm waży prawie tyle na każdy metr. Montaż wymaga profili CW albo wklejanych płyt OSB za karton-gipsem.

Nigdy nie umieszczaj punktu stałego na zgrzewie kielichowym. Naprężenie z kompensatora musi przejść przez kielich i rozerwie go w ciągu kilku miesięcy. Punkt stały mocuj zawsze na prostym odcinku rury, nie przy kształtce.

Dobór średnicy i akcesoriów w jednym systemie

Skuteczne mocowanie rur PP do ściany zaczyna się od spójnego systemu. Rura, kolano, mufa i uchwyt powinny pochodzić od jednego producenta i mieć identyczny typoszereg. Mieszanie średnic nominalnych, na przykład rury PN20 z uchwytem do PN16, skutkuje luzem albo nadmiernym zaciśnięciem. Oba końce tej zabawy są złe.

Przy doborze średnicy warto też uwzględnić warstwę izolacji. Otulina z pianki PE o grubości 9 mm zwiększa zewnętrzny wymiar rury o 18 mm, a to oznacza konieczność szerszego uchwytu. Wielu monterów zapomina o tym detalu i kończy z uchwytem ciasno opinającym izolację zamiast rury, co prowadzi do miejscowego przegrzania i przyspieszonej degradacji.

Kiedy wybrać uchwyt metalowo-gumowy, a kiedy obejmę EPDM

Uchwyty metalowo-gumowe sprawdzają się w zakresie średnic 16-40 mm i tam, gdzie liczy się szybki montaż. Śruba imbusowa pozwala precyzyjnie ustawić siłę docisku, a gumowa wkładka tłumi drobne wibracje. To dobre rozwiązanie w instalacjach domowych o umiarkowanym obciążeniu.

Obejmy EPDM przejmują scenę przy średnicach od 40 mm w górę oraz w szachtach budynków wielorodzinnych. Grubsza wkładka i większy rozstaw śrub radzą sobie z ciężarem wody w pionie kanalizacyjnym oraz tłumią hałas przenoszony na konstrukcję budynku. W budynkach użyteczności publicznej ich stosowanie wymusza norma akustyczna PN-B-02151-3.

Nie stosuj obejm stalowych ocynkowanych bez wkładki na rurach PP. Brak przekładki powoduje kontakt metalu z tworzywem, a to szybka droga do pęknięcia wskutek różnicy twardości i braku tłumienia drgań.

Uchwyty do klimatyzacji i ogrzewania podłogowego

Instalacje freonowe pracują w zupełnie innych warunkach niż wodne. Temperatura parownika spada do 5°C, a skroplina na rurze potrafi kondensować wilgoć z powietrza. Uchwyty do klimatyzacji mają dodatkową przekładkę z pianki EPDM, która izoluje termicznie i zapobiega kapaniu wody na ścianę.

W ogrzewaniu podłogowym rury PP prowadzi się najczęściej w wylewce, ale fragmenty w ścianie przy rozdzielaczu wymagają specjalnych uchwytów z tworzywa z podwójnym gniazdem. Pozwalają one podejść do rozdzielacza bez naprężeń i bez kontaktu termicznego między zasilaniem a powrotem.

Rozstaw podpór w ścianie przy ogrzewaniu podłogowym warto zmniejszyć o 20% względem tabeli normy. Beton w wylewce przejmuje większość obciążeń, ale fragment w ścianie pracuje w izolacji termicznej i wymaga gęstszego mocowania.

Ostatnia kwestia to montaż rur PP w ścianie budynku poddawanego termomodernizacji. Po dołożeniu 15 cm styropianu od wewnątrz temperatura ściany rośnie o 2-3°C, a to zmienia punkt rosy i wydłuża czas pracy instalacji w wysokiej temperaturze. Warto wtedy przejść z systemu PN16 na PN20 albo zwiększyć średnicę o jeden typoszereg, by zredukować prędkość przepływu i naprężenia ścinające w kolanach.

Dobór uchwytów do konkretnej średnicy najłatwiej wykonać z gotową tabelą producenta, w której obok symbolu rury widnieje kompletny zestaw obejm, kolan i trójników. Taki katalog eliminuje ryzyko pomyłki przy kompletowaniu materiału na budowie i pozwala od razu policzyć liczbę uchwytów stałych i przesuwnych potrzebnych w danej trasie. Przy planowaniu montażu rur PP w ścianie skorzystanie z doradcy technicznego, który zweryfikuje schemat kompensacji, to najkrótsza droga do instalacji bezawaryjnej przez dekady.

Źródła i normy: PN-EN ISO 15874 (systemy przewodów rurowych z tworzyw sztucznych do instalacji wody), PN-B-02151-3 (ochrona przed hałasem w budynkach), materiały producentów systemów PP-R/PP-RCT dostępne w katalogach technicznych publikowanych na ich stronach internetowych, dokumentacja ITB dotycząca warunków prowadzenia instalacji z tworzyw sztucznych w ścianach i szachtach.
