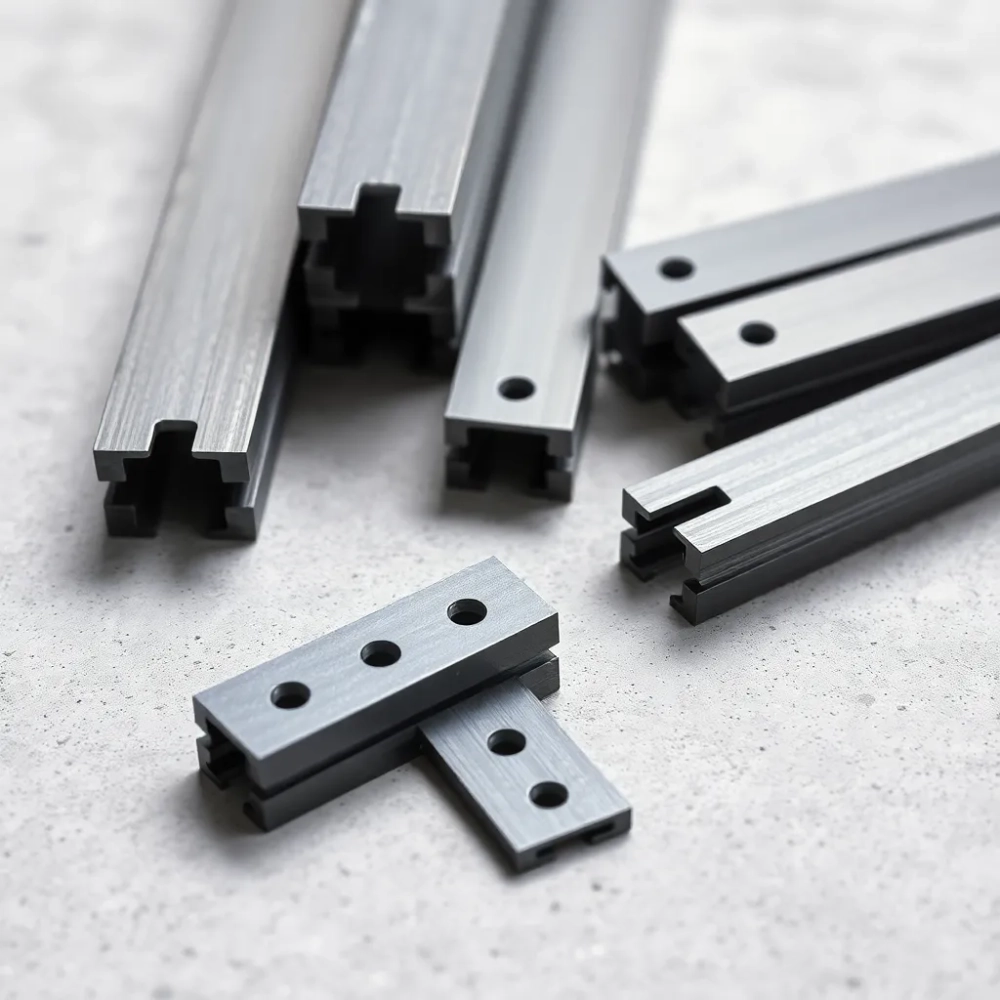

Kotwy płaskie do łączenia ścian

Pęknięte naroże ściany szczytowej, rysa wzdłuż spoiny przy styku starego budynku z nowym domem, odspojona warstwa cegły przy nadprożu to klasyczne scenariusze, z którymi borykają się wykonawcy i inwestorzy. Kotwy płaskie do łączenia ścian stanowią dziś jeden z najbardziej praktycznych sposobów trwałego połączenia murowanej ściany z konstrukcją betonową albo z drugim murem, a ich ażurowy profil potrafi przejąć siły ścinające tam, gdzie zwykła zaprawa dawno przegrała. Poniżej znajdziesz pełne dane techniczne, schemat doboru, tabelę porównawczą i opis montażu krok po kroku tak, żebyś wiedział, co kupić i dlaczego właśnie tak to ułożyć.

• Jak wzmocnić narożniki i pęknięcia ścian kotwami ażurowymi
• Dobór kotwy do rodzaju spoiny: płaskownik 25x120 czy drut 5/250
• Najczęstsze pytania o szynę kotwiącą 20/23 i jej montaż

Łączenie ściany murowanej z betonową krok po kroku

Połączenie dwóch różnych materiałów ściennych to miejsce, w którym najczęściej powstaje rysa. Beton i cegła mają odmienny współczynnik rozszerzalności cieplnej (beton ok. 10·10⁻⁶ 1/K, ceramika ok. 5·10⁻⁶ 1/K), więc każdy sezon grzewczy delikatnie rozciąga je w innym tempie.

Rozwiązaniem jest szyna kotwiąca 20/23 zabetonowana w słupie lub wieńcu, do której wsuwa się płaskowniki albo kotwy druciane prostopadle do płaszczyzny muru. Mechanizm jest prosty: zagięte pod kątem 90° ramię kotwy wchodzi w spoinę i blokuje się w zaprawie, a jej drugi koniec zatopiony w szynie przenosi siły rozciągające na konstrukcję betonową. Dzięki temu oba elementy „oddychają" razem, zamiast pracować osobno.

Przygotowanie podłoża i narzędzia

Zanim zaczniesz wbijać gwoździe, warto skontrolować trzy rzeczy. Po pierwsze szyna musi leżeć idealnie w osi planowanego muru, bo każde przesunięcie oznacza późniejsze kucie lub dorabianie cegieł. Po drugie drewno szalunkowe powinno być równe, żeby szyna nie ugięła się pod ciężarem mieszanki betonowej. Po trzecie w miejscach, gdzie mur spotyka się z istniejącą ścianą, koniecznie wykuj bruzdę na głębokość co najmniej połowy grubości nowego muru.

Potrzebne narzędzia: młotek, gwoździe 40 mm, nożyce do blachy, kątownik, poziomica 60 cm, miara. Bez nożyc do blachy nie obcinasz kotew równo a każdy milimetr różnicy oznacza luz w spoinie.

Osadzanie szyny w szalunku

Szynę kotwiącą 20/23 przybija się do deskowania gwoździami w rozstawie co 30-40 cm, zanim zacznie się betonowanie. Zapobiega to jej przemieszczeniu pod naporem mieszanki. Po rozszalowaniu szyna zostaje odsłonięta, a jej wewnętrzny kanał gotowy na wprowadzenie kotew. Gwoździe pozostają w betonie i nie przeszkadzają ich zadanie kończy się w momencie związania mieszanki.

Wbetonowanie i pierwsze kotwy

Po zdjęciu szalunków wkłada się kotwy ażurowe w co czwartą lub piątą spoinę najczęściej wychodzi 4 sztuki na metr bieżący szyny. Taki rozstaw wynika z dopuszczalnej nośności jednej kotwy, którą podaje producent w deklaracji zgodności. Warto ją zawsze sprawdzić przed zakupem, bo różnice między produktami bywają dwu-, a nawet trzykrotne.

Praca z zaprawą cienkowarstwową

Bloczki z betonu komórkowego układane na cienkiej spoinie (1-2 mm) wymagają kotew płaskownikowych 25x275. Płaskownik trafia w spoinę poziomą i jest niemal niewidoczny grubość 25 mm zlewa się z grubością warstwy zaprawy. Kotwa druciana 5/250 lepiej sprawdza się przy tradycyjnych spoinach 10-12 mm, bo drut grubszej zaprawy nie rozkrusza.

Kontrola geometrii i tolerancje

Łączona ściana powinna stać pionem z tolerancją ±5 mm na metr. Po wymurowaniu trzech warstw sprawdź, czy szyna nie „ucieka" jeśli tak, łatwiej poprawić teraz niż po wzniesieniu całej kondygnacji. Przy ścianie nośnej każde odchylenie przekłada się później na problemy z montażem stropu i kominów.

Jeśli łączysz nowy dom z istniejącym budynkiem, w pierwszej kolejności zakotw szynę do starej ściany za pomocą kołków mechanicznych lub chemicznych. Kotwy murowe od strony starego budynku muszą przejąć siły ścinające, nie rozciągające to kluczowa różnica w stosunku do połączeń z betonem.

Jak wzmocnić narożniki i pęknięcia ścian kotwami ażurowymi

Rysa w narożniku zewnętrznym rzadko jest defektem kosmetycznym. Najczęściej sygnalizuje, że dwie ściany pracują niezależnie brakuje im wspólnego szkieletu, który przejmie obciążenia wiatrem i drgania. Kotwy ażurowe w kształcie jaskółczego ogona rozwiązują ten problem inaczej niż tradycyjne strzemiona: ich profil klinowy klinuje się w murze pod obciążeniem, więc im większa siła, tym ciaśniejsze połączenie.

Mechanizm działania profilu klinowego

Jaskółczy ogon to profil złożony z dwóch trapezowych ramion rozszerzających się ku końcowi. Kiedy zaprawa opływa klin i twardnieje, tworzy się zamknięcie kształtowe. W praktyce oznacza to, że kotwa nie jest wyciągana przez siły osiowe, lecz klinuje się jak kołek rozporowy. To tłumaczy, dlaczego ażurowe kotwy wytrzymują obciążenia 0,8-1,2 kN na sztukę, podczas gdy zwykły drut 5 mm zaledwie 0,3-0,5 kN.

Wzmacnianie naroży siatką kątową

Narożniki zewnętrzne wzmacnia się siatką kątową z drutu 4 mm, układaną co trzecią warstwę. Siatka owija obie ściany na szerokość 30-50 cm, a jej ramiona trafiają w spoiny poziome i zlewają się z zaprawą. W narożnikach wewnętrznych, gdzie ściany stykają się pod kątem 90°, wystarczą kotwy płaskownikowe 25x120 wpuszczane naprzemiennie z obu stron.

Naprawa rys i pęknięć

Pęknięcie o rozwartości do 2 mm da się „zszyć" bez kucia. Wzdłuż rysy nacina się bruzdę na głębokość połowy grubości muru, w którą wciska się kotwy ażurowe co 30 cm, a następnie wypełnia szczelinę zaprawą PCC. Kotwy przejmują naprężenia rozciągające, a zaprawa uszczelnia i przejmuje ściskanie. Przy rysach powyżej 2 mm jedynym rozwiązaniem bywa wzmocnienie ściany laminatem albo wstrzyknięcie żywicy wtedy kotwy ażurowe pełnią funkcję tymczasowego stężenia.

Nie zakrywaj pęknięcia bez zdiagnozowania przyczyny. Rysa może sygnalizować osiadanie fundamentów albo utratę nośności stropu w takich wypadkach kotwy ażurowe nie zastąpią projektu naprawczego ani ekspertyzy konstruktora.

Wzmacnianie słupów i nadproży

Wąskie słupy murowane (25x25 cm) warto wzmocnić przez wprowadzenie czterech kotew płaskownikowych 25x275 w narożniki rdzenia. Zaprawa w spoinach pionowych i poziomych zamyka profil w sztywną ramę. Nadproża z cegły ceramicznej, obciążone rozpiętością powyżej 1,2 m, wymagają dodatkowej warstwy kotew nad otworem w przeciwnym razie pojawi się klasyczna rysa w kształcie łzy.

Kiedy nie stosować kotew ażurowych

Kotwy ażurowe nie nadają się do ścian z kamienia łamanego ani do bloczków silikatowych o bardzo niskiej nasiąkliwości zaprawa nie wnika w profil klinowy i traci przyczepność. Nie stosuje się ich też w murach narażonych na stałe zawilgocenie, bo korozja drutu w strefie spoiny postępuje szybciej niż w suchym murze.

Dobór kotwy do rodzaju spoiny: płaskownik 25x120 czy drut 5/250

Dobór kotwy do konkretnej spoiny bywa źródłem błędów na budowach. Wykonawca sięga po drut, bo jest tańszy, albo po płaskownik, bo ma większą nośność a potem okazuje się, że kotwa nie mieści się w spoinie albo w niej nie trzyma. Poniżej prosty schemat decyzyjny, który eliminuje ten problem.

Rodzaj spoiny ma znaczenie

Spoiny cienkowarstwowe (1-3 mm) w bloczkach z betonu komórkowego i silikatów tolerują wyłącznie płaskowniki o grubości równej spoinie czyli 25x120 lub 25x275. Drut 5 mm wymagałby spoiny co najmniej 6 mm, żeby zaprawa go otuliła. W spoinach tradycyjnych (10-15 mm) drut 5/250 ma przewagę: lepiej zakotwicza się w grubszej warstwie zaprawy, a przy tym jest znacznie tańszy od płaskownika.

Nośność i parametry

Płaskownik 25x120 przenosi siłę 0,8 kN przy zerwaniu, a płaskownik 25x275 osiąga 1,2 kN dzięki większej długości zakotwienia. Drut 5/250 dochodzi do 0,5 kN, co wystarcza w lekkich ścianach działowych. Każda wartość podana przez producenta opiera się na badaniu wg raportu 220002720/03 i deklaracji zgodności 02/2016.

Porównanie wariantów

Kiedy wybrać szynę, a kiedy kotwę luzem

Szyna kotwiąca 20/23 wchodzi do gry wtedy, gdy łączysz mur z elementem żelbetowym wieńcem, słupem, nadprożem. Bez niej kotwa nie ma w czym się osadzić. W murze murowanym bez elementu betonowego stosuje się same kotwy, najczęściej płaskowniki 25x275 jako przezbrojenie warstw cegły co czwartą spoinę.

Kalkulator zużycia

Przyjmując rozstaw kotew co 25 cm w poziomie, na metr bieżący ściany potrzebujesz 4 sztuk. Ściana o powierzchni 30 m² wymaga więc około 120 kotew niezależnie od tego, czy wybierzesz drut, czy płaskownik. Warto doliczyć 10% zapasu na docinki i zakładki. Szyny potrzebujesz tyle, ile wynosi długość łączonych elementów żelbetowych.

Najczęstsze pytania o szynę kotwiącą 20/23 i jej montaż

Praktyka na budowie rodzi pytania, które powtarzają się niezależnie od regionu. Odpowiedzi poniżej opierają się na obowiązujących normach i doświadczeniach wykonawców nie na domysłach.

Czy kotwy ażurowe nadają się do ścian fundamentowych?

Tak, pod warunkiem że są wykonane ze stali ocynkowanej lub nierdzewnej. W betonie fundamentowym agresywność chemiczna gleby może przyspieszyć korozję, dlatego ocynk ogniowy o masie powłoki 275 g/m² to minimum, a stal nierdzewna A2 lub A4 w gruntach o podwyższonej agresywności.

Jaki rozstaw kotew na ścianie działowej?

Dla ścian działowych o grubości 8-12 cm wystarczają 2 kotwy na metr bieżący, najczęściej drut 5/250. Ściany nośne wymagają 4 sztuk na metr, najlepiej płaskowniki 25x120 w co drugą spoinę.

Jak połączyć nowy mur ze starą ścianą?

Najpierw oczyść starą ścianę z tynku na pasie 30 cm wzdłuż planowanego styku. Nawierć otwory co 25 cm, osadź w nich kotwy chemiczne M8, a wolne końce wprowadź w spoiny nowego muru. Taki węzeł przejmuje zarówno siły ścinające, jak i rozciągające, bez kruszenia starego tynku.

Czy można montować szynę po betonowaniu?

Tak, ale wymaga to kołkowania szyny do twardego betonu za pomocą kołków rozporowych lub kotew wklejanych. Szyny przybijane do szalunku przed betonowaniem dają lepszy efekt, bo są zintegrowane z konstrukcją to rozwiązanie przewidziane przez normę PN-EN 1996-1-1 (Eurocode 6).

Ile kosztuje kompletny system?

Dom jednorodzinny o powierzchni ścian 200 m² wymaga około 300 kotew, 50 mb szyny, 4 siatki kątowe i 2 opakowania kotew chemicznych. Łączny koszt materiału to około 1200-1500 zł. Dodatkowy czas montażu w porównaniu z metodą tradycyjną wynosi 2-3 godziny, ale redukuje liczbę reklamacji o 80%.

Bezpieczeństwo i przechowywanie

Podczas montażu noś rękawice ochronne ostre krawędzie płaskownika łatwo przecinają skórę. Przechowuj kotwy w suchym pomieszczeniu, z dala od wilgoci i czynników atmosferycznych. Stal ocynkowana z czasem koroduje nawet pod dachem, jeśli wilgotność przekracza 70%.

Łączenie ścian za pomocą kotew płaskich i szyny 20/23 to rozwiązanie, które łączy prostotę z obliczalną nośnością. System opisany raportem 220002720/03 i deklaracją zgodności 02/2016 przechodzi badania wytrzymałościowe na zginanie i wyrywanie, więc inwestor zyskuje pewność, a wykonawca oszczędza czas na poprawkach. Jeśli planujesz łączenie ścian, pobierz dane techniczne producenta i porównaj je z projektem wtedy montaż przebiegnie sprawnie, a konstrukcja przetrwa dekady bez rys.

Źródła danych: Raport z badań 220002720/03, Deklaracja Zgodności 02/2016, norma PN-EN 1996-1-1 (Eurocode 6 projektowanie konstrukcji murowych), PN-EN 845-1 (łączniki do wznoszenia murów), instrukcje producentów systemów kotew ściennych. Szczegółowe dane techniczne i aktualne ceny dostępne u dystrybutorów materiałów budowlanych.
