Ściana nośna w kamienicy: jak ją rozpoznać bez projektu

Pięćdziesięcioletnia kamienica kryje w sobie układ, którego nie przeskoczysz intuicją. Jedno niewłaściwe uderzenie młotem w ścianę nośną potrafi naruszyć strop nad głową sąsiada, a wtedy rachunek wystawia nie tylko inspektor nadzoru, ale i prokuratura. Zanim więc kupisz młot pneumatyczny albo wynajmiesz kontener na gruz, naucz się rozróżniać ścianę nośną od działowej. To wiedza, która w przedwojennym i powojennym budownictwie miejskim decyduje o bezpieczeństwie Twoim i konstrukcji, która stoi nad Tobą od pokoleń.

• Grubość i materiał: pierwszy test przy ścianie nośnej w kamienicy
• Bezpieczna weryfikacja ściany nośnej w kamienicy: kiedy wzywać konstruktora

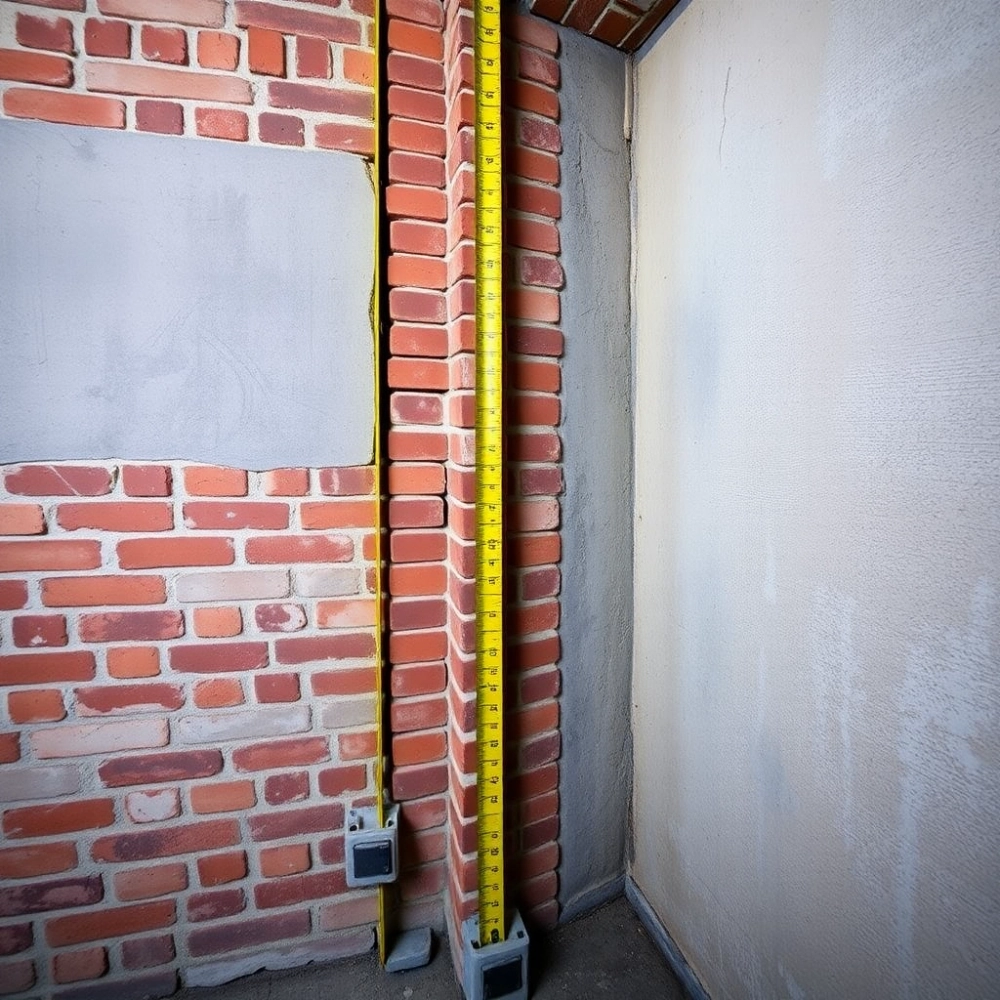

Grubość i materiał: pierwszy test przy ścianie nośnej w kamienicy

Najpewniejszy wstęp do rozpoznania ściany nośnej w kamienicy daje połączenie dwóch cech: grubości i materiału. W kamienicach z przełomu XIX i XX wieku ściany konstrukcyjne muruje się najczęściej z cegły pełnej ceramicznej na zaprawie wapiennej lub cementowo-wapiennej, a ich grubość oscyluje między 38 a 51 cm, co odpowiada półtorej, dwóm lub dwóm i pół cegły. Mniejsze wartości, rzędu 25-30 cm, sugerują już ścianę działową albo wtórną zabudowę z pustka ceramicznego.

Grubość mierzysz przy ościeżnicy drzwiowej lub futrynie okiennej. Zdejmujesz listwę przypodłogową albo odkuwasz niewielki fragment tynku przy progu. W ścianie nośnej zobaczysz regularną, czerwoną lub żółtawą cegłę, często z resztkami zaprawy wapiennej między spoinami. W ścianie działowej natrafisz na pustaki, dziurawkę albo karton-gips na stelażu.

Trzecią wskazówką jest ciężar właściwy. Cegła pełna waży od 1700 do 1900 kg na metr sześcienny, więc ściana nośna o grubości 40 cm i wysokości 2,7 m obciąża strop od około 1,8 do 2,1 tony na metr bieżący. Pustak ceramiczny waży niewiele ponad 1000 kg/m³, a płyta gipsowo-kartonowa na profilu metalowym zaledwie 25-35 kg/m². Ta różnica wyjaśnia, dlaczego nawet identyczna grubość dwóch ścian może oznaczać zupełnie różne konsekwencje wyburzenia.

Dlaczego stukanie nie zastąpi pomiaru

Wielu przewodników internetowych każe stukać w ścianę i słuchać, czy dźwięk jest głuchy, czy pusty. W kamienicy ta metoda bywa zwodnicza. Ściana z cegły pełnej na grubą spoinę wapienną brzmi głucho, ale ściana z pustka ceramicznego również potrafi wydać podobny odgłos, jeśli tynk jest gładki i warstwa licowa gruba. Stukanie traktuj jako wstęp do dalszych oględzin, nigdy jako dowód rozstrzygający.

Lepszym uzupełnieniem pomiaru jest oględzina styku ściany ze stropem. Tam, gdzie ściana nośna dochodzi do stropu, znajdziesz najczęściej wieniec żelbetowy, belkę stalową albo przemurowanie sięgające w głąb stropu. W ścianie działowej zobaczysz jedynie szczelinę dylatacyjną wypełnioną wełną lub pianką, bez żadnych elementów konstrukcyjnych przenoszących obciążenie.

Ściana nośna w kamienicy a plan budynku: gdzie szukać dokumentacji

Drugim filarem rozpoznania ściany nośnej w kamienicy pozostaje dokumentacja architektoniczno-konstrukcyjna. W archiwum spółdzielni, wspólnoty mieszkaniowej albo w powiatowym zasobie geodezyjnym powinien znajdować się egzemplarz rysunków rzutów kondygnacji z oznaczeniami graficznymi. Na planach ściany nośne rysuje się grubą linią ciągłą lub zakreskowuje, a działowe cienką przerywaną. To stary, ale wciąż obowiązujący standard polskiej praktyki projektowej.

Jeśli planu nie ma w zasobach wspólnoty, pozostaje wniosek do archiwum państwowego. Wiele kamienic z czasów międzywojnia i PRL-u ma dokumentację złożoną w oddziałach archiwum państwowego lub w miejskich wydziałach geodezji. Dostęp do takich materiałów reguluje ustawa z dnia 14 lipca 1983 roku o narodowym zasobie archiwalnym i archiwach (Dz.U. 1983 nr 29 poz. 173 z późn. zm.).

Co oznacza brak planu

Brak dokumentacji nie zwalnia z obowiązku ustalenia funkcji ściany. W takiej sytuacji jedyną dopuszczalną prawnie drogą pozostaje zlecenie ekspertyzy konstrukcyjnej uprawnionemu projektantowi. Specjalista wykonuje odkrywki, przebaduje strukturę muru, a w razie potrzeby zleci badania nieniszczące, na przykład sclerometryczne, pozwalające określić wytrzymałość betonu lub cegły na ściskanie bez naruszania konstrukcji.

Z własnej praktyki wynika, że kamienice remontowane etapami przez różne ekipy tracą spójność dokumentacyjną szybciej niż samą konstrukcję. W jednym z budynków z lat trzydziestych ubiegłego wieku zdarzyło mi się trafić na ścianę, która na rzucie z 1934 roku miała status działowej, lecz w 1978 roku wzmocniono ją słupami żelbetowymi podczas adaptacji strychu. Bez wizji lokalnej i odkrywek żaden plan nie oddawałby rzeczywistości.

Logika rozmieszczenia ścian w kamienicy

W kamienicach ściany nośne tworzą zwykle układ podłużny lub poprzeczny w stosunku do osi budynku. W korytarzach i przy klatkach schodowych biegną równolegle ściany konstrukcyjne, które przejmują obciążenia ze stropów i schodów. Ściany równoległe do fasady, oddzielające poszczególne mieszkania, są w zdecydowanej większości nośne. Wnętrza dużych pokojów bywają dzielone ścianami działowymi, które na planie wyglądają jak dodane później linie przerywane.

Warto zapamiętać prostą regułę: im bliżej klatki schodowej i osi budynku, tym większe prawdopodobieństwo, że ściana przenosi obciążenia. Ściany wokół korytarza, klatek schodowych i szybów windowych należą do szkieletu nośnego. Wyburzenie którejkolwiek z nich wymaga nie tylko pozwolenia, ale też projektu zamiennego i często wzmocnienia sąsiednich elementów.

Bezpieczna weryfikacja ściany nośnej w kamienicy: kiedy wzywać konstruktora

Są granice, których domowy majster nie powinien przekraczać nawet w dobrej wierze. Odkucie tynku, zmierzenie grubości i sprawdzenie materiału to rozsądny wstęp. Każda głębsza ingerencja w mur, a zwłaszcza kucie bruzd pod instalacje, wymaga już oceny konstruktora z uprawnieniami. Błąd w ocenie nośności ściany w kamienicy potrafi kosztować nie tylko pieniądze, ale i zdrowie.

Drzewko decyzyjne

Ściana o grubości powyżej 38 cm, zbudowana z cegły pełnej, biegnąca wzdłuż korytarza lub przy klatce schodowej, w sąsiedztwie stropu z widocznym wieńcem żelbetowym: bezwzględnie traktuj ją jako nośną. Ściana o grubości 6-14 cm z pustka, g-k lub drewna, stojąca wewnątrz pokoju i nieprzylegająca do żadnej ściany zewnętrznej: z dużym prawdopodobieństwem jest działową.

Pomiar wypadł pośrednio, powiedzmy 25-30 cm, a materiał trudny do jednoznacznej klasyfikacji. Wtedy decyzja należy do konstruktora. Badanie sclerometryczne lub ultradźwiękowe pozwala ustalić, czy wnętrze ściany kryje rdzeń żelbetowy albo słup murowany zbrojony bednarką, typowy dla wzmocnień wykonywanych w PRL-u.

Usunięcie ściany nośnej bez projektu zamiennego i pozwolenia na budowę stanowi samowolę budowlaną. Artykuł 48 Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) nakazuje wstrzymanie robót i przywrócenie stanu poprzedniego. Artykuł 49 daje podstawę do legalizacji, lecz wiąże się z opłatą oraz karą administracyjną, która w 2024 roku wynosi pięćdziesięciokrotność stawki opłaty (s) określonej w rozporządzeniu Ministra Infrastruktury z dnia 28 kwietnia 2004 roku.

Kiedy pozwolenie, kiedy zgłoszenie

Remont obejmujący usunięcie ściany działowej, nienaruszający konstrukcji, wymaga jedynie zgłoszenia, jeśli w mieszkaniu nie zmienia się liczba pomieszczeń ani ich przeznaczenie. Wyburzenie ściany nośnej albo zmiana układu konstrukcyjnego kwalifikuje się do pozwolenia na budowę, o którym mówi artykuł 28 Prawa budowlanego. W obu przypadkach projekt powinien sporządzić architekt, a część konstrukcyjną podpisać konstruktor z uprawnieniami.

Bezwzględnie nie wystarczy ustna zgoda zarządu wspólnoty ani notatka służbowa administratora. Wspólnota mieszkaniowa zarządza częściami wspólnymi, a ściana nośna, nawet jeśli leży w obrębie pojedynczego lokalu, pozostaje elementem konstrukcji budynku. Jej naruszenie wymaga zgody całej wspólnoty wyrażonej w formie uchwały, a następnie decyzji administracyjnej z wydziału architektury urzędu miasta lub starostwa.

Najczęstsze błędy przy wyburzaniu ścian w kamienicach

• Usunięcie ściany działowej, która jednocześnie pełniła rolę usztywnienia, bez wzmocnienia sąsiedniego układu.
• Kucie bruzdy poziomej w ścianie nośnej pod instalację, co obniżyło przekrój czynny i naruszyło strefę ściskaną muru.
• Zastąpienie ściany nośnej samą belką stalową bez podparcia tymczasowego podczas montażu, co spowodowało ugięcie stropu.
• Brak projektu zamiennego przy zmianie układu pomieszczeń, mimo że ingerowano w układ ścian nośnych.
• Założenie, że ściana jest działowa, bo jest cienka, podczas gdy w rzeczywistości skrywała rdzeń żelbetowy lub wzmocnienie z bednarki.
• Pomylenie ściany kolankowej z attykową, a następnie wyburzenie elementu przenoszącego obciążenia dachu.
• Wykonanie otworu drzwiowego w ścianie nośnej bez nadproża, co doprowadziło do rys prostopadłych do osi ściany.

Wzmacnianie ściany nośnej: podciąg, nadproże, wieniec

Kiedy konieczne jest wykonanie otworu lub częściowe usunięcie ściany nośnej, projektant dobiera wzmocnienie indywidualnie. Najczęściej stosuje się nadproże stalowe z dwuteownika lub belki HEB, przenoszące obciążenia z muru powyżej otworu na filary po obu stronach. Nadproża żelbetowe wylewane na mokro są trwalsze, lecz wymagają deskowania i czasu wiązania betonu.

Przy większych otworach sięga się po podciąg, czyli belkę opartą na słupach, która przejmuje obciążenie z górnych partii ściany. W kamienicach dopuszcza się też wzmocnienie ściany siatką zbrojeniową zatopioną w tynku, popularnie zwaną koszulką, która poprawia spójność muru i rozkład naprężeń. Koszt takiego wzmocnienia waha się od 250 do 600 złotych za metr kwadratowy ściany, w zależności od materiału i zakresu prac przygotowawczych.

Najważniejsze, by żadne wzmocnienie nie powstawało bez obliczeń. Norma PN-EN 1996, czyli Eurocode 6, reguluje projektowanie konstrukcji murowych i wymaga sprawdzenia nośności zarówno istniejącego muru, jak i elementów wzmacniających. Pominięcie obliczeń to proszenie się o kłopoty, których skala potrafi wykroczyć daleko poza remontowane mieszkanie.

Checklist przed wyburzeniem

Zanim weźmiesz młot do ręki, odpowiedz sobie na pięć pytań. Czy mam dostęp do planu architektoniczno-konstrukcyjnego budynku? Czy zmierzyłem grubość ściany w co najmniej trzech miejscach i sprawdziłem materiał przy ościeżnicy? Czy w obrębie ściany nie biegną piony instalacyjne ani kanały wentylacyjne? Czy uzyskałem zgodę wspólnoty, jeśli ściana może być nośna? Czy mam projekt zamienny z prawomocnym pozwoleniem na budowę albo zgłoszeniem z załączonym projektem?

Pięć odpowiedzi twierdzących oznacza, że możesz ruszać z pracą. Każda odpowiedź przecząca zobowiązuje do uzupełnienia braku przed rozpoczęciem robót. Kamienica to konstrukcja współdzielona z sąsiadami, więc każdy fałszywy krok odbija się nie tylko na Twoim mieszkaniu.

Skutki samowoli budowlanej

Samowolne wyburzenie ściany nośnej pociąga za sobą trzy kategorie konsekwencji. Administracyjne: nakaz wstrzymania robót, nakaz przywrócenia stanu poprzedniego, kara pieniężna, a w skrajnych przypadkach wpis do rejestru samowoli budowlanych. Cywilne: roszczenia odszkodowawcze sąsiadów, jeśli doszło do uszkodzeń w ich lokalach, oraz odmowa wypłaty odszkodowania z ubezpieczenia nieruchomości, które zwykle wymaga zgodności z przepisami prawa budowlanego. Karne: odpowiedzialność z artykułu 163 Kodeksu karnego za sprowadzenie zagrożenia dla życia lub zdrowia wielu osób albo za nieumyślne spowodowanie katastrofy budowlanej.

Towarzystwa ubezpieczeniowe coraz częściej żądają przed remontem oświadczenia o zgodności prac z prawem budowlanym. Polisa mieszkaniowa chroni przed pożarem czy zalaniem, ale nie pokrywa strat wynikających z samowoli. Wycena nieruchomości przed sprzedażą uwzględnia legalność przebudowy, a brak wpisu w księdze wieczystej lub niezgodność z kartą lokalu obniża cenę albo wydłuża proces sprzedaży o miesiące.

Studium przypadku: mieszkanie w kamienicy z 1928 roku

Trzypokojowe mieszkanie na trzecim piętrze przedwojennej kamienicy. Właściciel planował połączenie kuchni z salonem, rozbierając ścianę o grubości 42 cm. Szybki pomiar wykazał, że ściana zbudowana jest z cegły pełnej, a w stropie nad nią biegnie wieniec żelbetowy. Na rzucie z 1928 roku ściana oznaczona jako konstrukcyjna, równoległa do korytarza, przejmująca obciążenia ze stropu Kleina.

Konstruktor zaprojektował nadproże z dwóch belek HEB 200 opartych na słupach żelbetowych, a w strefie podparcia wzmocnił ścianę koszulką z siatki. Koszt samego projektu zamiennego wyniósł 4500 złotych, wykonanie wzmocnienia 38 tysięcy złotych, a całkowity czas remontu wydłużył się o trzy tygodnie w stosunku do pierwotnego planu. Efekt: mieszkanie przeszło odbiór bez uwag, a właściciel uniknąłł kary administracyjnej, która przy samowoli przekroczyłaby 50 tysięcy złotych.

Studium przypadku: dom jednorodzinny, pozorna ściana działowa

W domu jednorodzinnym z lat siedemdziesiątych ściana między pokojem a garażem miała zaledwie 18 cm grubości. Właściciel uznał ją za działową i wyburzył bez zgłoszenia. Po tygodniu w stropie nad garażem pojawiły się rysy, a drzwi garażowe przestały się domykać. Odkrywka wykazała, że ściana skrywała słup żelbetowy o przekroju 25 na 25 cm obmurowany pustkami. Usunięcie obmurowania pozbawiło słupa ochrony przed korozją i częściowo odciążyło strop w sposób niezgodny z obliczeniami.

Naprawa wymagała wykonania koszulki żelbetowej wokół słupa, iniekcji rys w stropie oraz powtórnych obliczeń sprawdzających. Łączny koszt przekroczył 25 tysięcy złotych, nie licząc utraconych korzyści z opóźnionej sprzedaży. Lekcja jest prosta: pozorna ściana działowa, która kryje element konstrukcyjny, nie jest działową w sensie prawnym ani technicznym.

Rozpoznanie ściany nośnej w kamienicy opiera się na trzech filarach: grubości i materiale muru, dostępie do dokumentacji architektoniczno-konstrukcyjnej oraz ocenie położenia w logicznym układzie budynku. Każdy z tych elementów osobno daje jedynie prawdopodobieństwo, razem pozwalają podjąć decyzję z rozsądnym marginesem błędu. Wszędzie tam, gdzie margines błędu jest niedopuszczalny, na przykład przy ścianach powyżej 38 cm albo biegnących przy klatce schodowej, jedyną pewną drogą pozostaje ekspertyza uprawnionego konstruktora.

Źródła danych: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), artykuły 28, 48, 49. Norma PN-EN 1996, Eurocode 6, projektowanie konstrukcji murowych. Ustawa o narodowym zasobie archiwalnym i archiwach (Dz.U. 1983 nr 29 poz. 173 z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 28 kwietnia 2004 roku w sprawie legalizacji samowoli budowlanych. Kodeks karny, artykuł 163. Dane techniczne materiałów murowych zgodne z katalogami producentów cegły ceramicznej oraz normą PN-EN 771-1.
