Zrób to sam: jak połączyć przewody elektryczne w ścianie?

Nagle przestaje działać gniazdko w salonie, a Ty wiesz, że kable biegną gdzieś za tynkiem niedostępne, ukryte. Problem tkwi właśnie tam, gdzie wzrokiem nie sięgniesz. Łączenie przewodów elektrycznych w ścianie wymaga precyzji, odpowiednich technik i świadomości ryzyka. Ten tekst rozwieje wątpliwości raz na zawsze.

• Niezbędne narzędzia i materiały do łączenia przewodów
• Sprawdzone metody łączenia przewodów w ścianie
• Zasady bezpieczeństwa i normy przy łączeniu przewodów
• Jak połączyć przewody elektryczne w ścianie Pytania i odpowiedzi

Niezbędne narzędzia i materiały do łączenia przewodów

Każda naprawa instalacji elektrycznej zaczyna się od tego samego kroku wyłączenia napięcia w danym obwodzie. Nie wystarczy przekręcić bezpiecznika, trzeba jeszcze sprawdzić miernikiem, czy na pewno prąd nie płynie. Czujnik napięcia lub próbnik to podstawa, bez nich nawet nie podchodź do ściany.

Detektor kabli to drugie kluczowe narzędzie, które pozwala zlokalizować trasę przewodów bez rozbiórki całego wnętrza. Nowoczesne skanery ścienne wykrywają napięcie, metal i wilgoć jednocześnie. Urządzenie tego typu kosztuje od 150 do 800 PLN w zależności od głębokości detekcji i rozdzielczości.

Do mechanicznnej pracy potrzebna będzie wiertarka z zestawem wierteł do betonu, drewna i ceramiki. Obcinak do kabli musi mieć izolowaną rękojeść klasy VDE, inaczej ryzykujesz zwarcie podczas cięcia żyły miedzianej.

Polecamy Z jakim kolorem połączyć niebieski na ścianie

Zestaw do izolacji połączeń

Rurki termokurczliwe kurczą się pod wpływem gorąca, szczelnie obejmując żyły i chroniąc je przed wilgocią przez dekady. Średnica dobiera się do grubości przewodu zbyt luźna nie zapewni kontaktu, zbyt ciasna pęknie podczas montażu. Taśma izolacyjna VDE uzupełnia zabezpieczenie tam, gdzie rurka nie sięga.

Zaciskarka do tulejek z izolacją i zestaw tulejek w rozmiarach od 0,5 do 10 mm² to wydatek rzędu 80-250 PLN, ale eliminuje problem poluzowanych skrętek wewnątrz złącza. WAGO 221 series kosztuje około 3-8 PLN za sztukę w zależności od liczby otworów.

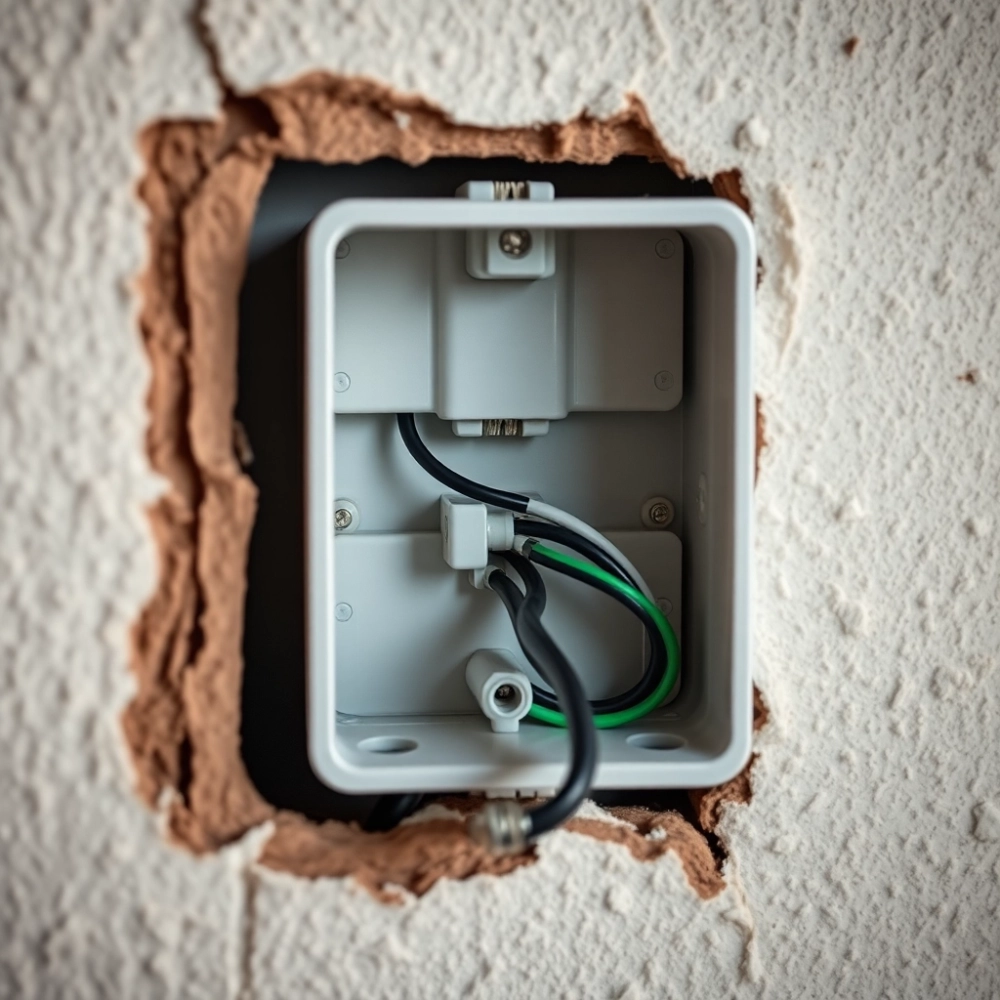

Puszka elektryczna jako punkt dostępowy

Puszka przyłączeniowa montowana w ścianie umożliwia swobodny dostęp do połączenia bez skuwania tynku. Standardowa puszka Ø 60 mm mieści dwa lub trzy przewody, puszka głęboka 75 mm nawet sześć. Materiał: PVC, metal lub polipropylen samogasnący.

Podobny artykuł Jak połączyć przecięty kabel w ścianie

Przed zakupem sprawdź nośność puszki producenci podają obciążenie maksymalne w Newtonach. Przy instalacji w ścianie drewnianej stosuj puszki samonośne, które nie wymagają dodatkowego mocowania kołkami rozporowymi.

Sprawdzone metody łączenia przewodów w ścianie

Najbezpieczniejsze połączenie to takie, do którego wrócisz za rok bez kucia. Dlatego norma PN-EN 50368 wymaga, aby każde łączenie instalacji elektrycznej było wykonane wewnątrz puszki dostępnej bez narzędzi. Zasada prosta złącze musi mieć pokrywkę, którą odkręcisz ręcznie.

Skrzynka przyłączeniowa klasyka, która się sprawdza

Wewnątrz puszki łączysz żyły według koloru: brązowy i czarny to faza, niebieski to neutralny, żółto-zielony to uziemienie. Skręcaj koncentrycznie, zgodnie z kierunkiem zwoju, dociskaj szczypcami szczelinowymi do momentu, aż drut przestanie się rozłazić.

Warto przeczytać także o Połączenie ściany działowej z kominem

Metoda skrętki wymaga precyzji zbyt luźne połączenie generuje opór, a opór oznacza ciepło. Ciepło przy obciążeniu zbliżonym do maksymalnego może stopić izolację i wywołać pożar. Dlatego skrętkę trzeba dodatkowo zabezpieczyć tulejką zaciskaną lub złączką samozaciskową.

Złącza samozaciskowe WAGO 221 szybkość i niezawodność

Technologia samozaciskowa opiera się na sprężynującym mechanizmie CAGE CLAMP, który dociska przewód automatycznie po wsunięciu go w otwór. Siła docisku nie maleje z czasem, co eliminuje efekt relaksacji metalicznych połączeń znany z tradycyjnych śrub.

Złącze WAGO 221 przyjmuje przewody jednodrutowe od 0,5 do 4 mm² oraz wielodrutowe od 0,5 do 2,5 mm² bez konieczności zaciskania końcówek. Dla porównania, złączka śrubowa wymaga wcześniejszego przygotowania żyły, a jej moment obrotowy trzeba kontrolować kluczem dynamometrycznym.

Połączenie lutowane trwałość na lata

Lutowanie miękkie (stopy SnCu lub SnAgCu) tworzy jednorodny przewodnik elektryczny, który nie zmienia rezystancji pod wpływem temperatury. Proces wymaga cyny, topnika i lutownicy o mocy minimum 60W dla przewodów 2,5 mm². Temperatura robocza spoiny to około 250°C, czas stygnięcia około 30 sekund bez przemieszczania.

Minusy? Połączenie lutowane nie jest wymienne bez cięcia przewodu. Poza tym każda partia cyny ma inny skład i inną temperaturę topnienia. Przy niejednorodnym podgrzewaniu powstają zimne luty punkty o wysokiej rezystancji, które grzeją się pod obciążeniem.

Zaciskanie tulejek mechaniczna stabilność

Tulejka miedziana zaciskana specjalnymi szczękami trapezoidalnymi zapewnia równomierny docisk na całym obwodzie żyły. Siła zacisku mierzona jest w kiloNewtonach dla przewodów 2,5 mm² to około 1,2-1,8 kN. Zbyt słaby zacisk powoduje mikrowibracje, które z czasem prowadzą do pęknięcia zmęczeniowego.

Przy zakupie tulejek zwróć uwagę na oznaczenie DIN 46228 gwarantuje określony skład stopu i tolerancję wymiarową. Tańsze odpowiedniki bez certyfikatu mogą mieć domieszki aluminium obniżające wytrzymałość mechaniczną.

Zasady bezpieczeństwa i normy przy łączeniu przewodów

Polskie prawo budowlane nakazuje, aby instalacja elektryczna spełniała wymagania PN-EN 50110-1 dotyczące bezpiecznej obsługi urządzeń elektrycznych. Łączenie przewodów w ścianie to czynność wymagająca kwalifikacji typu E, co oznacza, że wykonawca musi posiadać uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci elektrycznych.

Lokalizacja uszkodzeń bez rozbiórki

Metoda rezystancyjna polega na pomiarze oporu izolacji między żyłami. Przerwany przewód fazowy wskazuje wartość bliską nieskończoności, podczas gdy ciągły obwód pokazuje od 0,5 do 2 omów zależnie od długości kabla. Miernik izolacji (megomomierz) generuje napięcie probiercze 500V DC, co pozwala wykryć mikropęknięcia niewidoczne dla standardowego multimetru.

Kamera termowizyjna identyfikuje miejsca przegrzewania się w scenariuszu, gdy uszkodzenie jest częściowe jedna żyła styka z drugą przez izolację. Temperatura rośnie w miejscu kontaktu, tworząc charakterystyczny punkt cieplny widoczny na termogramie.

Zapobieganie przyszłym uszkodzeniom

Rury osłonowe PVC typu peszel układa się w bruzdach przed tynkowaniem, tworząc pustą przestrzeń, przez którą wymiana przewodów nie wymaga skuwania. Średnica peszlu dobiera się tak, aby zajmował nie więcej niż 40% przekroju bruzdy zgodnie z wytycznymi Instytutu Elektrotechniki.

Plan trasy kabli nanoszony na dokumentację techniczną Budynku to podstawa bezpieczeństwa przed każdym wierceniem. Detektor kabli użyty przed wbiciem wiertła do ściany to norma, nie wyjątek 30% uszkodzeń instalacji elektrycznej w budynkach mieszkalnych wynika z przypadkowego trafienia w przewód podczas remontu.

Kiedy wezwać elektryka z uprawnieniami

Samodzielne łączenie przewodów jest dopuszczalne wyłącznie w instalacjach mieszkaniowych jednorodzinnych o napięciu znamionowym do 1 kV i mocy do 16A. Przy obwodach trójfazowych, instalacjach przemysłowych lub budynkach użyteczności publicznej wymagany jest projekt elektryczny zatwierdzony przez dystrybutora energii.

Nie wahaj się zadzwonić po specjalistę, gdy widzisz przepalony bezpiecznik bez widocznej przyczyny, gdy miernik pokazuje asymetrię napięcia między fazami lub gdy instalacja była zalana. Wilgoć wewnątrz puszki prowadzi do korozji zacisków i zwarć to jeden z najczęstszych powodów pożarów mieszkań w Polsce.
