Jak podłączyć halogeny 12V w aucie – krok po kroku

Wyobraź sobie, że wracasz z off-roadu po zmroku, a halogeny 12V rozświetlają drogę jak nigdy - frajda nie do opisania, ale tylko jeśli instalacja nie zawiedzie w kluczowym momencie. Wielu majsterkowiczów pakuje się w problemy, bo pomija podstawy: odłączenie akumulatora, dobór przewodów czy zgodę z przepisami. W tym przewodniku krok po kroku ogarniesz podłączenie halogenów do auta lub przez transformator do 230V, z naciskiem na bezpieczeństwo, schematy i testy, żeby wszystko świeciło równo i mocno, bez iskrzenia czy mandatów.

• Podstawowe zasady bezpieczeństwa przy podłączaniu
• Przepisy prawne i homologacja halogenów 12V
• Niezbędne narzędzia i komponenty do instalacji
• Schemat podłączenia z przekaźnikiem i bezpiecznikiem
• Dobór przewodów i bezpiecznika do halogenów 12V
• Montaż mechaniczny i prowadzenie przewodów
• Podłączanie krok po kroku i testowanie
• Pytania i odpowiedzi: Jak podłączyć halogeny 12V

Podstawowe zasady bezpieczeństwa przy podłączaniu

Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora - to podstawa, która zapobiega przypadkowym zwarciom i porażeniu prądem. Prąd w instalacji pojazdu płynie szybko, a iskra może uszkodzić elektronikę lub spowodować pożar. Pracuj w rękawicach izolacyjnych i okularach ochronnych, bo kurz z karoserii miesza się z pyłem z przewodów. Nigdy nie podłączaj niczego przy włączonym silniku lub zapłonie, nawet jeśli wydaje się, że prądu nie ma. Upewnij się, że otoczenie jest suche, a narzędzia izolowane - to detale, które ratują sprzęt i Ciebie.

Sprawdź stan akumulatora przed montażem: napięcie powinno wynosić co najmniej 12,6V na postoju. Słaby akumulator pociągnie halogeny, ale szybko się rozładuje, co kończy się awarią w trasie. Używaj multimetru do weryfikacji każdego połączenia - mierz napięcie i ciągłość obwodu. Izoluj wszystkie nagie przewody taśmą lub koszulkami termokurczliwymi, by wilgoć nie spowodowała zwarcia. Pamiętaj, że halogeny 12V generują ciepło, więc nie zbliżaj ich do plastików w kabinie.

Po każdym kroku testuj bez pełnego obciążenia: podłącz jeden halogen i sprawdź, czy świeci równo. Jeśli coś iskrzy lub mruga, przerwij i zlokalizuj problem - lepiej raz sprawdzić, niż wymieniać spalony przekaźnik. W przypadku podłączenia do sieci 230V przez transformator, wyłącz główny wyłącznik i użyj różnicówki. Bezpieczeństwo to nie fanaberia, a gwarancja, że instalacja halogenów posłuży lata.

Zobacz także: Jak podłączyć halogen LED 230V – krok po kroku

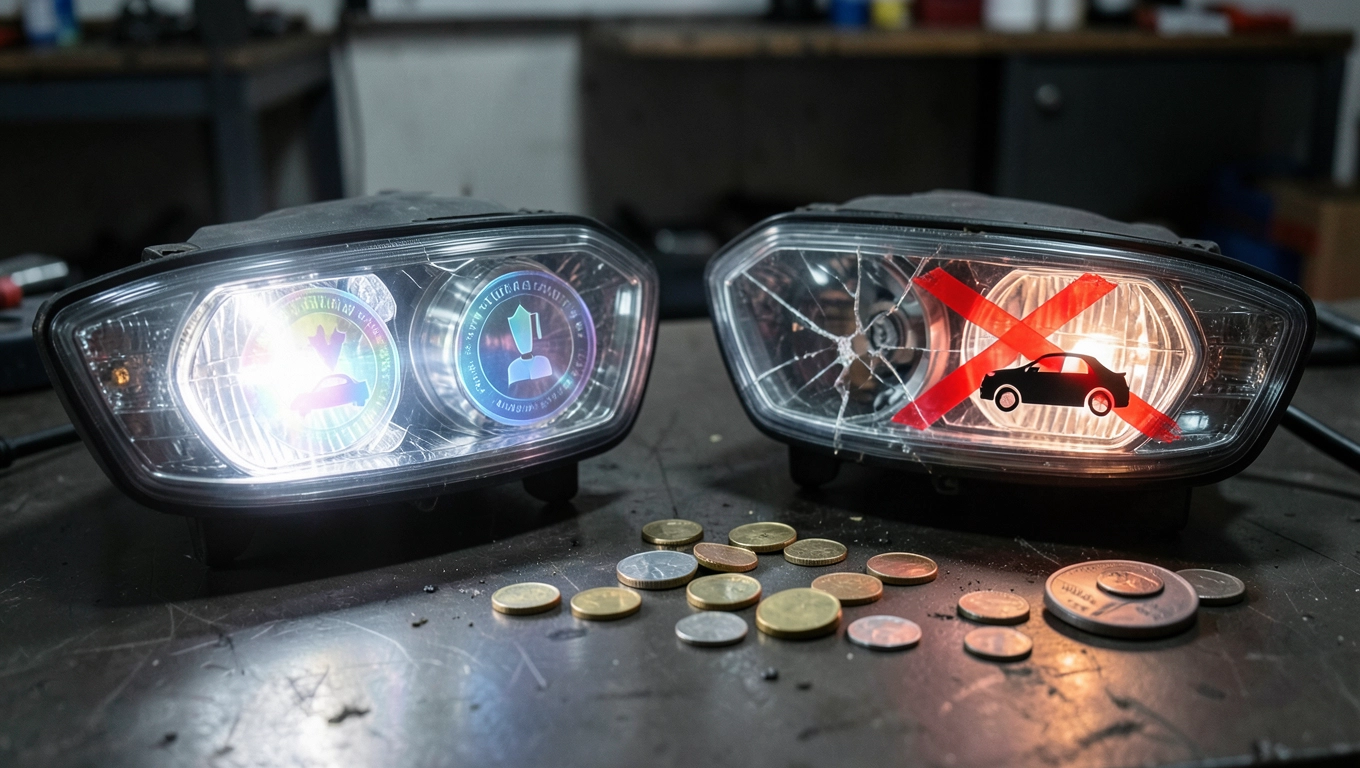

Przepisy prawne i homologacja halogenów 12V

W Polsce halogeny 12V jako dodatkowe oświetlenie muszą spełniać wymogi homologacji, zgodnie z art. 51 Prawa o ruchu drogowym i ECE R112. Bez homologacji - mandat do 500 zł i brak przeglądu technicznego. Montuj je tylko w zatwierdzonych miejscach: z przodu max 4 reflektory, nie wyżej niż 1,2 m od podłoża. Dla aut osobowych halogeny przeciwmgielne idą niżej, ale drogowe wymagają ścisłego pozycjonowania.

Homologacja krok po kroku

• Sprawdź znak homologacji E na obudowie halogenów - bez niego nielegalne.
• Dla off-roadu wyjątki w przepisach o pojazdach specjalnych, ale na drogach publicznych - pełna zgodność.
• Po montażu zgłoś zmianę w stacji diagnostycznej podczas przeglądu.

Halogeny bez homologacji świecą jaśniej, ale ryzykujesz punkty karne i konfiskatę. W terenie legalne, na asfalcie - tylko zatwierdzone modele. Przepisy zmieniają się, ale w 2023 r. wzmocniono kontrole świateł dodatkowych. Wybierz halogeny z certyfikatem, by uniknąć stresu z policją.

Tabela poniżej pokazuje różnice dla typów pojazdów - wybierz pod swoje auto.

Zobacz także: Jak podłączyć halogen zewnętrzny LED – krok po kroku

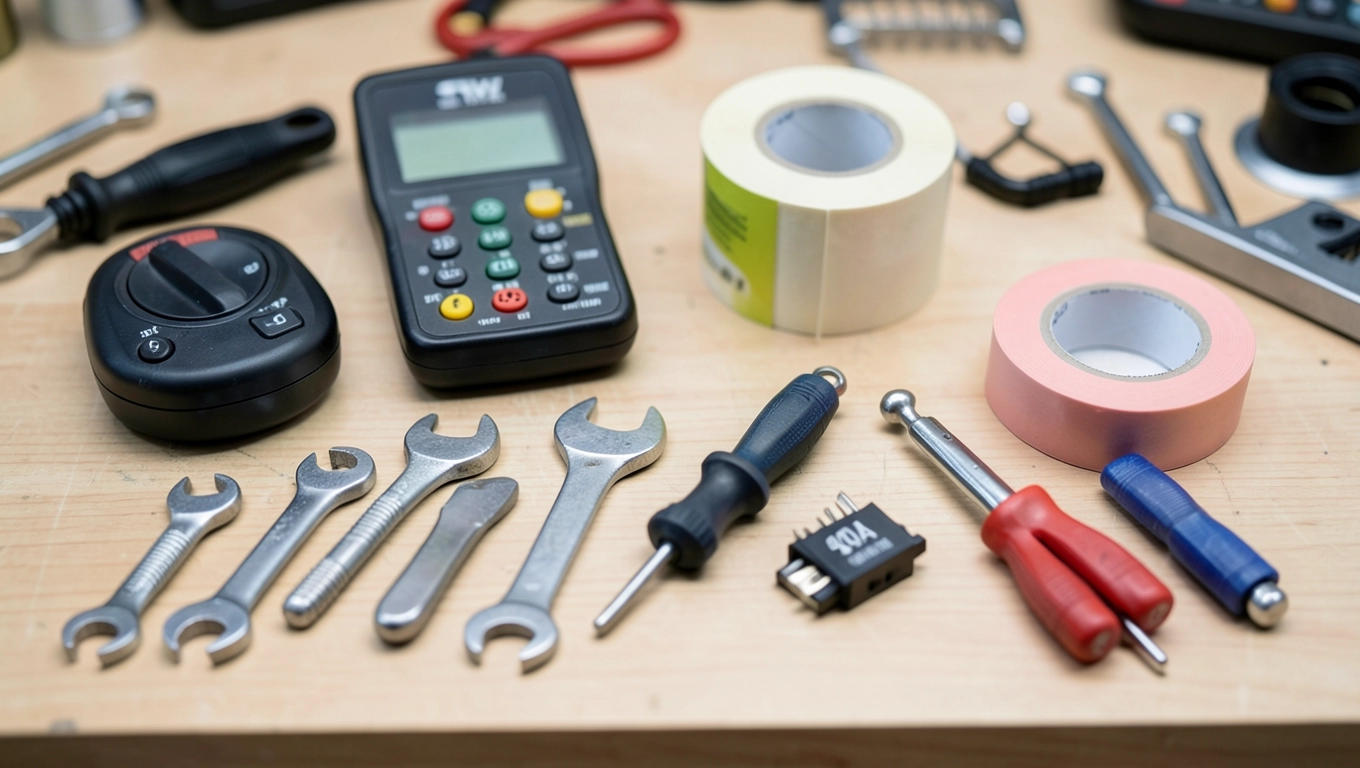

Niezbędne narzędzia i komponenty do instalacji

Do podłączenia halogenów 12V w aucie zbierz multimetr, zestaw kluczy i śrubokręty, taśmę izolacyjną oraz koszulki termokurczliwe. Przekaźnik 5-pinowy 40A i bezpiecznik topikowy to must-have dla ochrony obwodu. Przewody o odpowiednim przekroju, złączki oczkowe i oprawki na włącznik zapewnią solidne połączenia. W garażu miej pod ręką smar dieliektryczny przeciw korozji. Lista narzędzi oszczędzi Ci biegania po sklepach w połowie roboty.

• Multimetr do pomiarów napięcia i ciągłości.
• Kombinerki z izolacją i nożyce do przewodów.
• Latarka i mata ochronna pod akumulator.
• Transformator 230V/12V, jeśli instalacja domowa.
• Zestaw halogenów 12V z uchwytami.

Komponenty dobierz pod moc halogenów: dla 100W na lampę przekaźnik 30A wystarczy. Włącznik obrotowy lub rocker switch montuj w kabinie dla wygody. Sprawdź jakość: tanie przewody grzeją się i pękają. Zestaw na start kosztuje ok. 150 zł, ale inwestycja zwraca się w bezpieczeństwie.

Przed zakupem zweryfikuj kompatybilność z pojazdem - starsze auta mają prostszą elektrykę, nowsze wymagają adapterów. Miej zapasowe bezpieczniki, bo testy je zużywają. Narzędzia trzymaj w jednym pudełku, by montaż był płynny.

Zobacz także: Jak podłączyć 4 halogeny w suficie – krok po kroku

Schemat podłączenia z przekaźnikiem i bezpiecznikiem

Schemat zaczyna się od akumulatora: plusowy biegun przez bezpiecznik 20A do pinu 30 przekaźnika. Pin 85 na masę karoserii, 86 do włącznika z zapłonu, a 87 do halogenów równolegle. Minus halogenów na masę akumulatora - to zapewnia pełne napięcie bez spadków. Przekaźnik chroni instalację przed przeciążeniem i włącza halogeny tylko po zapłonie.

Dla sieci 230V: transformator z bezpiecznikiem po stronie wejściowej, wyjście 12V bezpośrednio do halogenów. Użyj wyłącznika różnicowoprądowego dla ochrony. Schemat wizualizuj na papierze przed lutowaniem - błędy wychodzą dopiero po podłączeniu.

Zobacz także: Jak podłączyć halogeny w samochodzie – krok po kroku

Podstawowy schemat w tabeli

Taki układ gwarantuje, że halogeny świecą pełną mocą, bez obciążania oryginalnej instalacji. Dla dwóch halogenów połącz równolegle, zachowując przekrój przewodów.

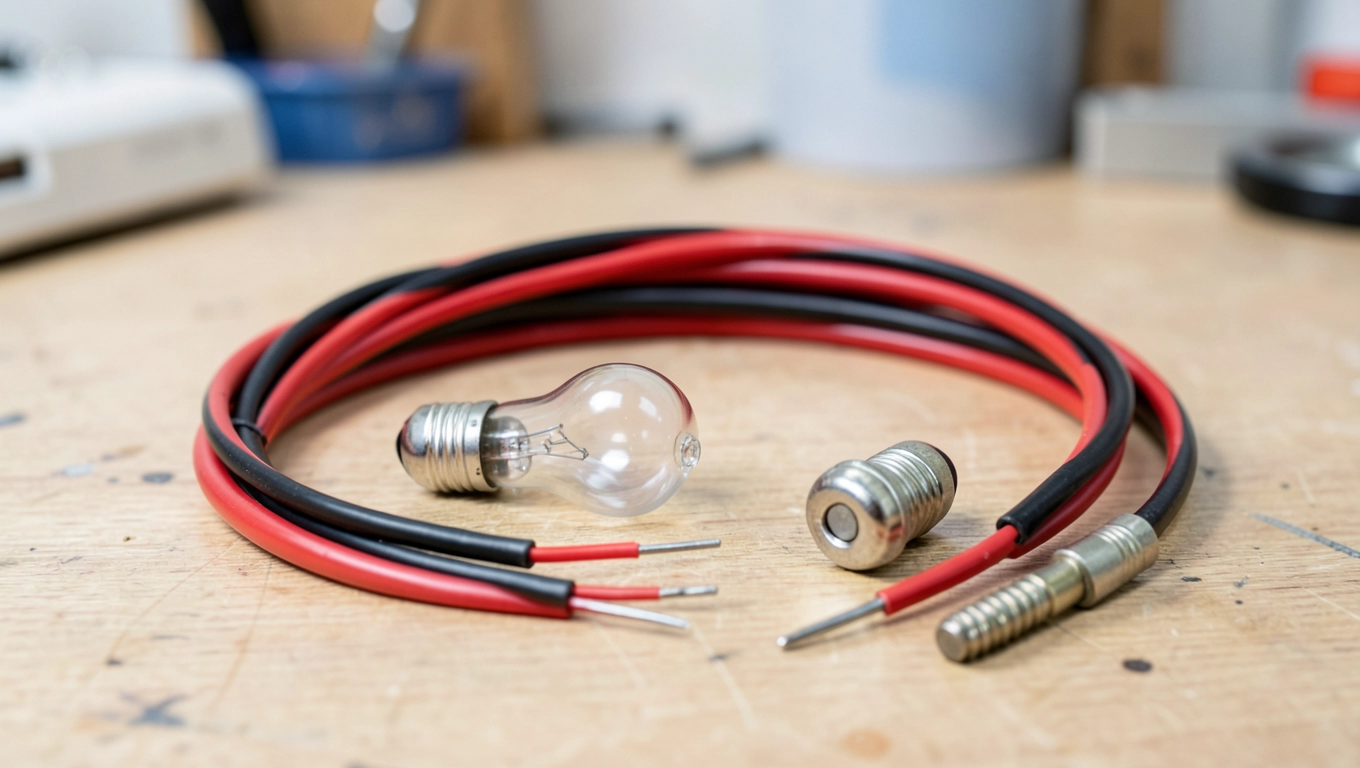

Dobór przewodów i bezpiecznika do halogenów 12V

Dobór przewodów zależy od mocy: dla 55W halogenów przekrój 1,5 mm² na 3 metry dystansu. Przy 100W bierz 2,5 mm², by uniknąć spadku napięcia i grzania. Bezpiecznik dobierz 1,5 raza mocniejszy niż suma halogenów - np. 20A dla pary 100W. Zbyt cienki przewód topi izolację, za gruby niepotrzebnie usztywnia instalację.

Oblicz prąd: halogen 55W pobiera ok. 4,6A przy 12V, więc dla czterech - 18,4A i bezpiecznik 25A. Używaj miedzianych przewodów elastycznych, nie sztywnych. W wilgotnych warunkach dodaj osłonę z peszla.

Zobacz także: Jak podłączyć halogeny LED 230V – krok po kroku

Wykres pokazuje szybki dobór - dla Twojej konfiguracji. Zawsze sprawdzaj tabelę producenta przewodów.

Montaż mechaniczny i prowadzenie przewodów

Montuj halogeny na solidnych uchwytach do zderzaka lub ram, unikając wibracji. Wierć otwory ostrożnie, by nie uszkodzić karoserii - użyj podkładek antywibracyjnych. Prowadź przewody wzdłuż istniejących wiązek, mocując opaskami co 30 cm. Unikaj ostrych krawędzi i gorących elementów silnika. W kabinie włącznik umieść pod kierownicą dla łatwego dostępu.

Dla instalacji domowej: halogeny na maszcie, przewody w rurce PCV. Sprawdź szczelność złącz - silikon uszczelni przed wodą. Prowadzenie przewodów to 50% sukcesu: luźne ocierają się i pękają.

• Oczyść powierzchnie przed montażem.
• Użyj śrub M8 z podkładkami.
• Testuj kąt świecenia: 15-20° w dół.

Po mechanicznym mocowaniu zabezpiecz przewody przed UV i solą drogową. Solidny montaż to halogeny, które przetrwają zimy.

Podłączanie krok po kroku i testowanie

Krok 1: Odłącz ujemną klemę akumulatora i zaplanuj trasę przewodów. Krok 2: Zamontuj przekaźnik blisko akumulatora, podłącz bezpiecznik inline. Krok 3: Poprowadź czerwony przewód od pinu 87 do halogenów, minus na masę. Izoluj każde połączenie i sprawdź multimetr.

Krok 4: Podłącz sterowanie: włącznik do zapłonu via pin 86. Krok 5: Załóż klemę i testuj na postoju - halogeny powinny świecić równo po włączeniu. Mierz napięcie na lampach: min. 12V pod obciążeniem. Jeśli mrugają, sprawdź połączenia masy.

1. Odłącz akumulator.
2. Montaż mechaniczny.
3. Podłącz zasilanie z bezpiecznikiem.
4. Przekaźnik i włącznik.
5. Testy: napięcie, światło, brak ciepła.

Krok 6: Jedź próbnie nocą, reguluj wiązkę. Dla 230V: podłącz transformator, testuj obciążeniem. Wszystko świeci? Instalacja gotowa na lata. Jeśli problem - wróć do schematu.

Pytania i odpowiedzi: Jak podłączyć halogeny 12V

• Jak bezpiecznie zacząć podłączanie halogenów 12V w samochodzie?

  Zawsze na początek odłącz ujemną klemę akumulatora - to podstawa, żeby uniknąć iskrzenia, zwarcia czy porażenia. Wyłącz silnik, zdejmij kluczyk i dopiero wtedy ruszaj z robotą. Po wszystkim podłącz klemę z powrotem i sprawdź, czy nic nie iskrzy.

• Czy do halogenów 12V potrzebne są przekaźniki i bezpieczniki?

  Tak, koniecznie - przekaźnik odciąży instalację auta, bo halogeny ciągną sporo prądu, a bezpiecznik (np. 15-20A) chroni przed spaleniem przewodów. Podłącz przekaźnik tak: czerwony kabel od akumulatora plus przez bezpiecznik, niebieski do włącznika, a czarny na masę. Bez tego ryzykujesz awarię.

• Jakie przepisy obowiązują przy montażu halogenów 12V?

  Halogeny muszą być homologowane (z oznaczeniem E), montuj je wyżej zderzaka i nie za blisko świateł mijalnych. W autach osobowych max 2 pary, unikaj oślepiania innych. Zrób przegląd po montażu, bo bez tego mandaty do 500 zł i punkty karne. Sprawdź lokalne przepisy, bo off-road ma inne zasady.

• Jakie narzędzia przygotować do podłączenia halogenów?

  Śrubokręty, klucze, multimetr do sprawdzania napięcia, izolacyjną taśmę, zaciski i nożyce do kabli. Nie zapomnij o rękawicach i okularach ochronnych. Z multimetr ustawionym na 12V sprawdzisz, czy halogeny świecą pełną mocą bez spadków.

• Jak sprawdzić instalację po podłączeniu halogenów 12V?

  Podłącz klemę, włącz światła - powinny świecić równo, bez migotania. Multimetr na kablach pokaże 12-14V, zero zwarć. Przetestuj w ruchu: off-road i nocą. Jeśli coś nie gra, sprawdź połączenia i masę. Wody szczelność? Polej wodą i patrz.

• Czy halogeny 12V podłączyć bezpośrednio do akumulatora czy przez transformator?

  W aucie prosto do akumulatora 12V, bez transformatora - pasuje idealnie. Do domu 230V? Użyj transformatora 12V, ale z odpowiednią mocą (np. 100W na halogen). W aucie przekaźnik i bezpiecznik wystarczą, by wszystko hulało bez problemów.
