Jak obliczyć długość krokwi dachowych – wzór i kroki

Redakcja 2025-11-02 21:24 | Udostępnij:

Obliczanie długości krokwi to podstawa solidnego dachu, gdzie każdy centymetr liczy się dla stabilności i estetyki. Zaczniemy od wzoru pitagorejskiego, który prostuje skomplikowane kąty w prosty trójkąt. Potem zanurzymy się w kąt nachylenia, bo bez niego dach mógłby stać się kapryśnym stropem. Na koniec uwzględnimy zwis i różnice między krokwią a połać, by uniknąć tych irytujących wpadek, które psują cały projekt. Wyobraź sobie: budujesz dom marzeń, a dach nie pasuje – oto jak temu zapobiec.

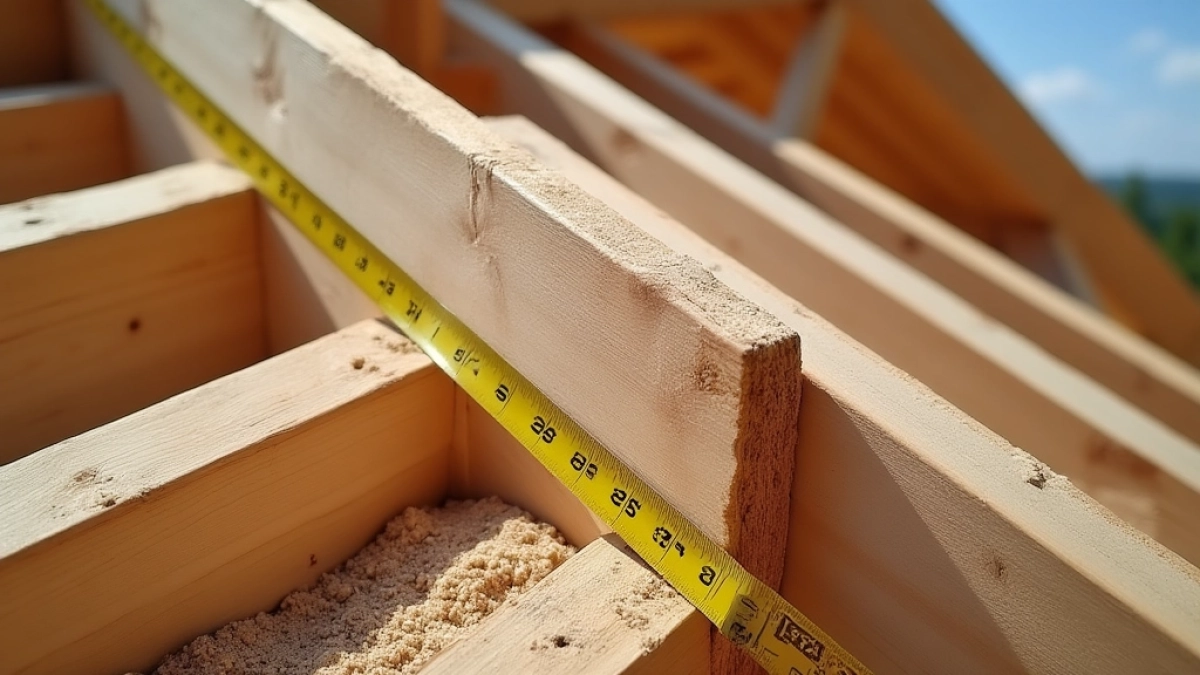

jak obliczyć długość krokwi

Wzór pitagorejski na długość krokwi

Wzór pitagorejski to twój najlepszy przyjaciel w obliczeniach krokwi. Podstawą jest trójkąt prostokątny, gdzie połowa rozpiętości dachu to przyprostokątna pozioma, a wysokość wzniesienia – pionowa. Długość krokwi wychodzi jako pierwiastek kwadratowy z sumy ich kwadratów. Proste, prawda? Ale pamiętaj, to nie magia – to geometria, która ratuje przed błędami.

Załóżmy dach o rozpiętości 8 metrów. Połowa to 4 metry. Jeśli kąt nachylenia daje wysokość 2 metry, długość krokwi wynosi √(4² + 2²) = √(16 + 4) = √20 ≈ 4,47 metra. Taki wynik pozwala precyzyjnie ciąć drewno, oszczędzając materiał. Widzisz, jak matematyka staje się praktyczna?

Krok po kroku z listą

Zobacz także: Jak Obliczyć Powierzchnię Klatki Schodowej Do Malowania

  • Zmierz rozpiętość dachu od ściany do ściany – podziel na pół, by uzyskać podstawę trójkąta.
  • Oblicz wysokość wzniesienia na podstawie kąta lub pomiaru pionowego.
  • Zastosuj wzór: L = √(a² + b²), gdzie a to połowa rozpiętości, b to wysokość.
  • Dodaj margines 5 cm na obróbki, by uniknąć skracania w locie.

To nie tylko liczby – to pewność, że dach nie zaskoczy cię w deszczowy dzień. Eksperci zawsze radzą podwójną weryfikację, bo jeden centymetr może oznaczać nieszczelność.

Humor w tym: bez Pitagorasa krokwie mogłyby tańczyć walca, zamiast stać prosto. Ale serio, ten wzór działa od wieków, od rzymskich willi po nowoczesne domy.

Obliczanie kąta nachylenia dachu

Kąt nachylenia dachu decyduje o wszystkim – od odpływu wody po wytrzymałość na śnieg. Mierzy się go w stopniach lub procentach, gdzie 45 stopni to stroma połać, idealna w górach. Bez poprawnego kąta obliczenia krokwi idą w las. Zaczynasz od rzutu poziomego i pionu, by tan(α) = wysokość / połowa rozpiętości.

Zobacz także: Jak Obliczyć Tynki Wewnętrzne - Pomiar i Zapotrzebowanie

Weź dach o rozpiętości 10 metrów i wysokości 3 metrów. Połowa to 5 m, więc kąt α = arctan(3/5) ≈ 31 stopni. Taki kąt pasuje do umiarkowanego klimatu, gdzie śnieg nie zalega za długo. Empatycznie mówiąc, rozumiem frustrację z płaskim dachem – woda stoi, a ty mokniesz.

Metody pomiaru kąta

  • Użyj poziomicy i miarki: zmierz pionową wysokość od murłaty do kalenicy.
  • Podziel rozpiętość na pół, by uzyskać bazę.
  • Oblicz tan(α) = wysokość / baza, potem α w kalkulatorze.
  • Sprawdź normy: w Polsce kąt minimum 5 stopni dla dachówek.
  • Dla stromych dachów powyżej 40 stopni, wzmocnij krokwie o 20%.

Analizując to, kąt wpływa na estetykę – zbyt płaski dach wygląda smutno, jak zmęczony kapelusz. Ale z dobrym obliczeniem? Twój dom zyska charakter.

Dialog z budowlańcem: "Ile ten kąt? – pyta klient. – Tyle, ile potrzeba, by dach nie kapował" – śmieje się fachowiec. To lekcja: precyzja buduje zaufanie.

Uwzględnienie zwisu krokwi w obliczeniach

Zwis krokwi to ten extra fragment poza murłatą, zwykle 20-50 cm, chroniący elewację przed deszczem. Bez niego woda kapie na ściany, powodując pleśń. Dodajesz go do podstawowej długości z Pitagorasa, by całość była szczelna. Proste, ale kluczowe dla trwałości.

Przy rozpiętości 6 metrów i kącie 30 stopni, długość krokwi to około 3,46 m. Dodaj 30 cm zwisu – masz 3,76 m. Dla dachówek ceramicznych celuj w 40 cm, by pokrycie dobrze zachodziło. Rozumiem, jak irytujące jest cięcie na oko – lepiej zmierzyć dwa razy.

Jak dobrać zwis

  • Sprawdź typ pokrycia: blachodachówka wymaga 20 cm, papa 50 cm.
  • Oblicz bazową długość krokwi wzorem Pitagorasa.
  • Dodaj zwis: L_całkowita = L + zwis.
  • Dla wiatrowych stref dodaj 10 cm ekstra na bezpieczeństwo.
  • Użyj taśmy mierniczej na budowie do weryfikacji.

To nie fanaberia – zwis przedłuża życie elewacji o lata. Wyobraź sobie dach bez niego: deszcz bębni o okna jak natrętny gość.

Humorzastym akcentem: zwis to jak daszek nad drzwiami – chroni przed niespodziankami natury. Ale bez obliczeń? Może stać się pułapką.

Długość krokwi w dachach dwuspadowych

Dachy dwuspadowe to klasyka – symetryczne, łatwe w obliczeniach. Rozpiętość mierzy się od okapu do okapu, dzieląc na dwie połowy dla każdej krokwi. Kalenica łączy je na szczycie, a długość to prosta geometria trójkąta. Idealne dla początkujących budowniczych.

Przy rozpiętości 12 metrów, połowa 6 m, wysokość 4 m – długość krokwi √(36 + 16) = √52 ≈ 7,21 m. Dla symetrii obie strony identyczne, co upraszcza cięcie. W Polsce takie dachy dominują, bo radzą sobie ze śniegiem.

Specyfika dwuspadowych

  • Zmierz pełną rozpiętość poziomo.
  • Podziel na pół dla jednej krokwi.
  • Oblicz wysokość od murłaty do kalenicy.
  • Zastosuj Pitagorasa: L = √((roz/2)² + h²).
  • Dla niesymetrycznych dodaj korekcję o 5-10% na stronę.
  • Uwzględnij płatwie, jeśli dach powyżej 8 m rozpiętości.

Analitycznie: dwuspadowy dach równoważy siły, ale wymaga precyzji w kalenicy. Błąd tu? Cała konstrukcja się chwieje.

Kalkulatory online do obliczania krokwi

Kalkulatory online to zbawienie dla tych, co nie lubią wzorów na papierze. Wpisz rozpiętość, kąt, zwis – i voilà, długość krokwi gotowa. Strony budowlane oferują je za darmo, z normami PN-EN. Ale zawsze weryfikuj dane wejściowe.

Zalety i pułapki

  • Wybierz wiarygodne narzędzie z normami budowlanymi.
  • Wpisz dokładne wymiary: rozpiętość, kąt, zwis.
  • Sprawdź wynik wzorem Pitagorasa ręcznie.
  • Użyj na mobile do szybkich poprawek.
  • Unikaj tych bez opcji korekty na obciążenia.

Storytelling: Pamiętam projekt, gdzie kalkulator uratował termin – liczby zgadzały się idealnie, dach stał jak skała.

Korekta długości krokwi na obciążenia

Obciążenia jak śnieg czy wiatr mogą skrócić lub wydłużyć efektywne użycie krokwi, wymagając korekty o 5-10%. W strefach śniegowych dodaj 8% do długości dla wzmocnienia. Normy eurokodów dyktują to, by dach nie ugiął się pod zimą.

Dla kąta 30 stopni i obciążenia 1,5 kN/m², korekta to +7% – z 4 m robi 4,28 m. Użyj tabeli wytrzymałości drewna, np. sosna C24 wymaga sekcji 5x15 cm. Rozumiem obawy: dach ma trwać dekady, nie pękać po pierwszej zamieci.

Tabela obciążeń

Obciążenie (kN/m²)Korekta (%)Przykład długości (m)
0,5 (lekki śnieg)+34,12 z 4
1,0 (umiarkowane)+54,20 z 4
1,5 (ciężkie)+84,32 z 4
  • Określ strefę klimatyczną Polski (np. II dla większości).
  • Oblicz bazową długość.
  • Dodaj procent korekty z norm.
  • Wybierz przekrój krokwi: min. 4x12 cm dla 5 m.
  • Konsultuj z inżynierem dla dachów powyżej 10 m.
  • Testuj na modelu: symuluj obciążenie.

Analiza pokazuje: bez korekty ryzykujesz awarię. To jak ubezpieczenie – nudne, ale niezbędne.

Dialog: "Śnieg? Dodaj centymetry" – radzi ekspert. I dach stoi, a ty śpisz spokojnie.

Różnica między długością krokwi a połaci

Długość krokwi to prosta linia w trójkącie, a połać – hypotenusa po nachyleniu, dłuższa o cos(kąt). Krokiew mierzy szkielet, połać – powierzchnię pokrycia. Różnica? Dla 30 stopni połać jest o 15% dłuższa. To pułapka dla nowicjuszy.

Przy bazie 5 m i kącie 45 stopni, krokiew √(25 + 25) = 7,07 m, połać 5 / cos(45) ≈ 7,07 m – tu zbiegają się. Ale przy 20 stopniach połać rośnie do 5,3 m. Kupując pokrycie, licz połać, nie krokiew.

Obliczenia różnicy

  • Oblicz krokiew wzorem Pitagorasa.
  • Połać = rozpiętość / cos(α).
  • Różnica = połać - krokiew (zwykle 0-20%).
  • Dla zwisu dodaj do obu osobno.
  • Użyj w planowaniu: krokiew na drewno, połać na dachówki (ok. 1,2 m²/m krokwi).

Pytania i odpowiedzi: Jak obliczyć długość krokwi

  • Jak obliczyć podstawową długość krokwi za pomocą wzoru pitagorejskiego?

    Długość krokwi oblicza się na podstawie rozpiętości dachu i kąta nachylenia, stosując wzór pitagorejski: długość = √((rozpiętość/2)^2 + (wysokość wzniesienia)^2). Dla dachów dwuspadowych rozpiętość mierzy się od kalenicy do okapu, dzieląc ją na dwie połowy, co upraszcza obliczenia dla symetrycznych konstrukcji.

  • Jaki wpływ ma kąt nachylenia dachu na długość krokwi?

    Kąt nachylenia dachu, podawany w stopniach lub procentach, jest kluczowym parametrem, który determinuje proporcje trójkąta dachowego i wpływa na stabilność konstrukcji. Różnica między długością krokwi a długością połaci dachowej wynika z nachylenia – ta druga jest dłuższa i obliczana jako rozpiętość / cos(kąt).

  • Czy należy uwzględnić zwis krokwi i dodatkowe elementy w obliczeniach?

    Tak, eksperci podkreślają konieczność uwzględnienia zwisu krokwi poza murłatę, zazwyczaj 20-50 cm, w zależności od typu pokrycia dachowego. Dla krokwi z płatwią lub bez, długość wzrasta o wysokość ścianki kolankowej; w praktyce dodaje się 10-30 cm na obróbki i izolację.

  • Jakie błędy unikać przy obliczaniu długości krokwi i jak je zweryfikować?

    Błędy, jak pominięcie skosu krokwi, prowadzą do nieszczelności dachu – zaleca się rysunek techniczny przed zakupem materiałów. Ostateczna weryfikacja wymaga pomiaru na miejscu budowy, z marginesem 5% na cięcie i dopasowanie, co minimalizuje odpady i koszty. Narzędzia takie jak kalkulatory online ułatwiają weryfikację, ale zawsze sprawdzaj dane wejściowe pod kątem norm budowlanych.
