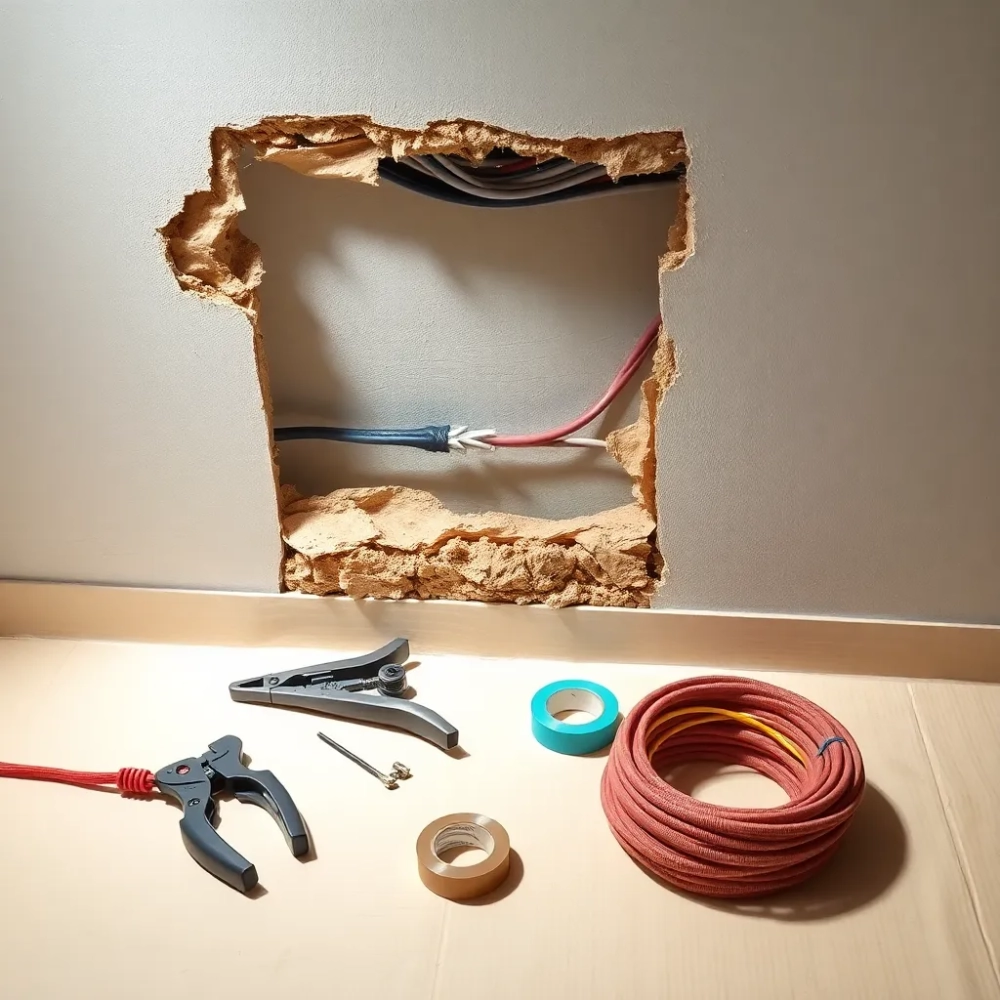

Uszkodzony kabel w ścianie – jak naprawić bezpiecznie i skutecznie

Rodzaje uszkodzeń kabla w ścianie i jak je rozpoznać

Ciemny ślad na tynku, zapach spalenizny albo nagle zadziałający bezpiecznik potrafią zmienić zwykłe majsterkowanie w poważny problem. Pytanie jak naprawić uszkodzony kabel w ścianie pada zwykle właśnie wtedy, gdy uszkodzenie daje o sobie znać w najmniej spodziewanym momencie. W pierwszej kolejności liczy się jednak nie sama naprawa, lecz prawidłowa ocena, z czym właściwie mamy do czynienia i jakie zagrożenie ono niesie.

• Rodzaje uszkodzeń kabla w ścianie i jak je rozpoznać
• Rurka termokurczliwa, złączka Wago czy taśma co wybrać do naprawy kabla
• Kiedy naprawa kabla nie wystarczy i trzeba wymienić okablowanie
• Procedura naprawy kabla krok po kroku
• Najczęstsze pytania dotyczące naprawy kabli w ścianie

Uszkodzenia izolacji kabla elektrycznego w ścianie dzielą się na trzy główne kategorie: mechaniczne, termiczne oraz chemiczne. Do pierwszych należą przecięcia, przetarcia i zgniecenia powstałe podczas wiercenia lub osadzania kołków. Drugie wynikają z przeciążenia obwodu albo słabego styku, kiedy kabel przez lata pracował na granicy swojej obciążalności. Trzecie pojawiają się, gdy izolacja PVC reaguje z wilgocią, agresywnym tynkiem albo została zaatakowana przez gryzonie.

Z punktu widzenia bezpieczeństwa najgroźniejsze są przerwania żyły, które powodują iskrzenie i lokalne temperatury przekraczające 200°C. Norma PN-HD 60364 wprost zabrania eksploatacji przewodów z naruszoną ciągłością żyły, ponieważ w miejscu przerwania tworzy się łuk elektryczny zdolny zainicjować pożar już przy napięciu 230 V. Znacznie mniej dramatyczne, ale równie ważne są mikropęknięcia izolacji, które w suchym tynku potrafią latami nie dawać objawów, a w momencie zawilgocenia ściany natychmiast tworzą upływ prądu.

Diagnostykę warto zacząć od oględzin, zanim w ogóle sięgniemy po narzędzia. Ciemny, kruchy i łamliwy odcinek kabla, nawet jeśli zewnętrznie wygląda na nienaruszony, świadczy o przegrzaniu i degradacji izolacji na poziomie molekularnym. Z kolei miękka, lepka powierzchnia PVC oznacza, że kabel miał kontakt z substancją chemiczną albo pracował w zbyt wysokiej temperaturze. W obu przypadkach naprawa punktowa nie ma sensu, bo uszkodzenie obejmuje cały odcinek.

Różnica między testerem bezkontaktowym a miernikiem bywa źródłem poważnych błędów. Tester wskaże obecność napięcia przez izolację, ale nie powie, czy kabel jest rzeczywiście podłączony do fazy w danej chwili. Miernik z funkcją pomiaru napięcia i ciągłości pozwala zweryfikować stan bezpieczników, wykryć zerwany przewód ochronny PE i potwierdzić brak napięcia na odizolowanym odcinku. Bez tej weryfikacji każda naprawa kabla prądowego staje się rosyjską ruletką.

Stare okablowanie wykonane przed 1990 rokiem to najczęściej aluminium w izolacji tekstylnej lub polwinitowej. Aluminium utlenia się pod warstwą tlenków, zwiększając rezystancję styku, a tkanina nasączona żywicą po kilkudziesięciu latach staje się krucha i pylista. Próba lutowania lub zaciskania na takim przewodzie kończy się pęknięciem żyły w obrębie złączki.

Rurka termokurczliwa, złączka Wago czy taśma co wybrać do naprawy kabla

Każda z trzech popularnych metod naprawy kabla elektrycznego działa na innej zasadzie fizycznej i chemicznej, więc wybór powinien zależeć od stanu przewodu oraz obciążenia obwodu. Rurka termokurczliwa przywraca izolację dzięki obkurczeniu polietylenu pod wpływem temperatury 110-130°C, ściśle przylegając do kabla i tworząc barierę dielektryczną o wytrzymałości około 20 kV/mm. Taśma izolacyjna działa inaczej: warstwy PVC lub włókna ulegają jedynie mechanicznemu ściśnięciu, a jej skuteczność zależy od jakości kleju i liczby nałożonych obrotów.

Złączka Wago z serii 221 to rozwiązanie o zupełnie innym mechanizmie. Sprężynowy zacisk dociska odizolowaną żyłę z siłą określaną przez producenta, zapewniając stały, gazoszczelny styk niezależny od umiejętności wykonawcy. Każda złączka ma wbudowany otwór pomiarowy, który pozwala sprawdzić napięcie bez demontażu połączenia, co w praktyce bywa nieocenione podczas diagnostyki.

Rurka termokurczliwa najlepiej sprawdza się, gdy izolacja została uszkodzona punktowo, a żyła pozostaje nienaruszona. Wystarczy nasunąć rurkę o średnicy dobranej do kabla (dla YDY 3×2,5 mm² będzie to zazwyczaj 6-8 mm przed obkurczeniem), podgrzać ją równomiernie opalarką i poczekać, aż klej wewnętrzny wypłynie na końcach. To właśnie klej termotopliwy decyduje o szczelności, bo bez niego rurka z czasem zsuwa się z gładkiego PVC.

Złączka Wago rozwiązuje problem w bardziej radykalny sposób. Zamiast zakrywać uszkodzenie, trzeba wyciąć fragment kabla z problematycznym miejscem, odizolować końce na długości 10-11 mm i połączyć obie strony za pomocą złączki pięciotorowej. Takie połączenie wytrzymuje prąd ciągły do 32 A, co w zupełności pokrywa potrzeby typowego obwodu oświetleniowego czy gniazdkowego. Wymaga jednak puszki lub miejsca, w którym złączka zostanie osadzona na stałe.

Taśma izolacyjna w naprawie kabla w ścianie pełni wyłącznie rolę doraźną. Jej skuteczność spada gwałtownie po kilku miesiącach, gdy klej traci elastyczność pod wpływem temperatury. Użycie jej jako jedynego zabezpieczenia w instalacji podtynkowej jest niezgodne z duchem normy PN-HD 60364, choć formalnie przepisy nie zabraniają jej stosowania. Każda warstwa taśmy zmniejsza również rezystancję powierzchniową izolacji, co przy zawilgoceniu tynku prowadzi do upływów.

Przed nałożeniem rurki termokurczliwej warto zmatowić PVC drobnym papierem ściernym. Gładka powierzchnia nowoczesnych kabli utrudnia adhezję kleju, a mikrouszkodzenia mechaniczne zwiększają powierzchnię kontaktu. Drobny zabieg, który wydłuża trwałość naprawy o kilka lat.

Kiedy naprawa kabla nie wystarczy i trzeba wymienić okablowanie

Decyzja między naprawą a wymianą odcinka kabla elektrycznego powinna zależeć od kilku twardych kryteriów, nie od intuicji wykonawcy. Pierwszym i najważniejszym pozostaje materiał żyły. Aluminium wymaga zupełnie innego podejścia niż miedź, ponieważ jego rozszerzalność cieplna jest o 35% wyższa, a rezystywność prawie dwukrotnie większa. Oznacza to, że każde połączenie zaciskane na aluminium poluzowuje się w cyklach włącz-wyłącz, generując dodatkowe ciepło w punkcie styku.

Drugim kryterium jest stan izolacji na długości większej niż samo miejsce uszkodzenia. Jeśli PVC kruszy się przy zginaniu, zmienia kolor na ciemnobrązowy albo wydziela zapach fenolu, cały odcinek od rozdzielni do puszki kwalifikuje się do wymiany. Próba naprawy punktowej na tle powszechnej degradacji nie rozwiązuje problemu, a jedynie odsuwa go w czasie. Dodatkowo lokalne przegrzanie osłabia izolację na sąsiednich 20-30 cm kabla, nawet jeśli nie widać tego gołym okiem.

Obecność przewodu ochronnego PE to kolejny punkt decyzyjny. Instalacje wykonane przed rokiem 1995 często nie mają osobnego przewodu ochronnego, a funkcję tę pełnił przewód neutralny. W takiej konfiguracji każda naprawa powinna być okazją do wymiany kabla na trójżyłowy, bo brak PE wyklucza poprawne podłączenie współczesnych odbiorników klasy I. Wymiana odcinka staje się wtedy nie tylko kwestią bezpieczeństwa, ale też zgodności z obowiązującymi normami.

Warto przy tym pamiętać, że wymiana starego okablowania w domu to inwestycja na dekady, nie na lata. Koszt wymiany jednego odcinka 3×2,5 mm² o długości 10 m to około 200-350 zł materiału plus robocizna, co w przeliczeniu na 30 lat eksploatacji daje kwotę niższą niż 15 zł rocznie. Dla porównania naprawa punktowa za 20-40 zł wydaje się tańsza, ale przy konieczności powtórzenia jej co kilka lat różnica szybko się zaciera.

Ślad przegrzania w postaci ciemnej, kruchej izolacji lub zapachu spalenizny oznacza, że kabel osiągnął temperaturę powyżej 90°C. PVC traci wtedy plastyfikatory i zaczyna się rozkładać, co obniża jego wytrzymałość dielektryczną o 40-60%. Taki kabel nie nadaje się do naprawy, nawet jeśli pojedyncze uszkodzenie wygląda na niewielkie.

Aspekt prawny reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W świetle tych przepisów instalacja elektryczna w budynku mieszkalnym musi spełniać wymogi polskich norm, a prace przy niej mogą wykonywać osoby posiadające odpowiednie uprawnienia SEP. Samodzielna naprawa kabla prądowego jest dopuszczalna jedynie w obrębie własnej instalacji i wyłącznie po odłączeniu napięcia, z pełną świadomością konsekwencji.

Ostatecznym kryterium bywa też logistyka. Jeśli uszkodzenie znajduje się w ścianie gipsowo-kartonowej, dostęp do kabla zajmuje kilka minut. W ścianie murowanej bez puszki rewizyjnej naprawa wymaga kucia, a po jej zakończeniu tynkowania i malowania. W takiej sytuacji wymiana całego odcinka, nawet jeśli kabel wygląda na zdrowy, pozwala uniknąć powtórnego kucia za kilka lat.

Schemat decyzyjny w praktyce wygląda następująco: aluminium, tekstylna izolacja, brak PE, ślad przegrzania lub więcej niż trzy uszkodzenia w jednym obwodzie oznaczają wymianę. Pojedyncze pęknięcie izolacji na krótkim odcinku w kablu miedzianym z PE kwalifikuje się do naprawy punktowej. Pośrednie przypadki warto skonsultować z elektrykiem, który zmierzy rezystancję izolacji megaomomierzem i potwierdzi stan reszty obwodu.

Procedura naprawy kabla krok po kroku

Przed przystąpieniem do pracy konieczne jest sporządzenie krótkiej checklisty bezpieczeństwa. Pominięcie któregokolwiek punktu w tej liście przenosi ciężar odpowiedzialności za ewentualne skutki z naprawy na wykonawcę.

• Wyłączenie bezpiecznika w rozdzielni i oznaczenie go kartką z napisem „nie włączać, prace elektryczne".
• Weryfikacja braku napięcia miernikiem, nie testerem bezkontaktowym.
• Odsłonięcie kabla na odcinku co najmniej 20 cm po obu stronach uszkodzenia.
• Sprawdzenie stanu izolacji na odsłoniętym fragmencie, szukanie przebarwień i spękań.
• Przygotowanie suchej ściereczki i opaski zaciskowej do zabezpieczenia końców.
• Założenie rękawic elektroizolacyjnych klasy 0 (do 1000 V).
• Upewnienie się, że drugi koniec obwodu nie jest zasilany z innego źródła.
• Zapewnienie suchego otoczenia, braku wilgoci w ścianie.
• Sprawdzenie obecności gaśnicy proszkowej w pobliżu.
• Obecność drugiej osoby w domu, która w razie wypadku odłączy napięcie.

Jeśli kucie ściany wymaga użycia młota lub wiertarki udarowej, najpierw wyłącz napięcie, a potem sprawdź lokalizatorem przebieg kabli w tynku. Przecięcie kabla pod napięciem wiertarką udarową to jeden z najczęstszych powodków porażeń w gospodarstwach domowych.

Krok pierwszy to wycięcie uszkodzonego odcinka. Po odsłonięciu kabla z tynku nożem monterskim odcina się fragment obejmujący uszkodzenie plus 2 cm marginesu po każdej stronie. Cięcie wykonuje się prostopadle do osi kabla, by końce były równe i niepostrzępione. Każdy fragment, który wydaje się podejrzany (ciemniejszy, cieńszy, matowy), powinien zostać usunięty, nawet jeśli formalnie nie kwalifikuje się jako uszkodzenie.

Krok drugi to odizolowanie końców. Ściąga się izolację na długości 10-11 mm, dbając o to, by nie naciąć żyły. Nacięcie miedzi nawet o 0,2 mm zmniejsza przekrój i tworzy miejsce lokalnego nagrzewania. W praktyce używa się ściągacza automatycznego dopasowanego do średnicy żyły, który kalibruje się sam i ogranicza ryzyko uszkodzenia.

Krok trzeci to nałożenie koszulki termokurczliwej na jeden z końców przed połączeniem, ponieważ po zaciśnięciu złączki nie da się jej już nasunąć. Następnie obie żyły łączy się złączką Wago 221, dociskając dźwignię do oporu. Prawidłowe połączenie powinno sięgać granicy złączki, a żyła nie może wystawać poza nią.

Krok czwarty to izolacja połączenia. Koszulka termokurczliwa nasuwana jest na złączkę i obkurczana opalarką od środka na zewnątrz, co wypycha powietrze i zapobiega pęcherzykom. Końce koszulki powinny zachodzić na izolację kabla minimum 1,5 cm. W obwodach trójżyłowych czynność powtarza się dla każdej żyły osobno.

Krok piąty to kontrola przed włączeniem napięcia. Omomierzem sprawdza się ciągłość każdej żyły i rezystancję izolacji między żyłami (wymagane minimum 0,5 MΩ dla instalacji 230 V). Dopiero po potwierdzeniu poprawnych wartości włącza się bezpiecznik i sprawdza napięcie w gniazdku lub na oprawie oświetleniowej. Brak napięcia po włączeniu oznacza błąd w połączeniu albo uszkodzenie bezpiecznika.

Najczęstsze pytania dotyczące naprawy kabli w ścianie

Czy mogę naprawić kabel samodzielnie? Formalnie tak, pod warunkiem, że prace dotyczą własnej instalacji i zostaną wykonane zgodnie z normą PN-HD 60364. W praktyce każdy błąd przy połączeniu może skutkować pożarem lub porażeniem, więc elektryk z uprawnieniami SEP pozostaje bezpieczniejszym wyborem.

Jakie narzędzia są potrzebne? Ściągacz izolacji automatyczny, ściskacz do końcówek, opalarka z regulacją temperatury, miernik z funkcją pomiaru napięcia i ciągłości, nóż monterski, rękawice elektroizolacyjne. Brak któregokolwiek z tych elementów powinien skłonić do rezygnacji z samodzielnej naprawy.

Co zrobić z dziurą w ścianie po naprawie? Najpierw zatkać ją kawałkiem kabla lub pianką montażową, potem zaszpachlować i zagruntować. Tynkowanie zwykłą zaprawą cementową w miejscu, gdzie przechodzą przewody pod napięciem, jest dopuszczalne, ale wymaga, by połączenie było całkowicie zakryte koszulką termokurczliwą.

Czy lutowanie jest lepsze od złączki Wago? Lut wymaga umiejętności i temperatury powyżej 300°C, a przy aluminium jest technicznie niemożliwy bez specjalistycznego sprzętu. Złączka Wago zapewnia powtarzalne, gazoszczelne połączenie bez ryzyka przegrzania i jest znacznie szybsza w montażu.

Kiedy naprawa się opłaca, a kiedy wymiana? Naprawa opłaca się przy pojedynczym uszkodzeniu izolacji w kablu miedzianym z PE, krótkim odcinku i dostępie do puszki. Wymiana staje się opłacalna, gdy uszkodzeń jest kilka, kabel jest aluminiowy lub obwód nie ma przewodu ochronnego.

Decyzja o samodzielnej naprawie wymaga uczciwej oceny własnych umiejętności. Jeśli cokolwiek budzi wątpliwości, wezwanie elektryka z uprawnieniami będzie tańsze niż naprawa szkód po pożarze. Diagnostyka stanu reszty instalacji za pomocą megaomomierza to usługa, która kosztuje kilkaset złotych, a pozwala uniknąć niespodzianek w kolejnych latach.

Artykuł ma charakter informacyjny i opiera się na ogólnodostępnych normach oraz przepisach. Każda instalacja różni się wiekiem, obciążeniem i sposobem wykonania, dlatego wskazane jest skonsultowanie zakresu prac z elektrykiem posiadającym aktualne uprawnienia SEP.

Źródła danych i regulacje:
PN-HD 60364 norma instalacji elektrycznych niskiego napięcia (Polski Komitet Normalizacyjny, www.pkn.pl).
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., www.isap.sejm.gov.pl).
Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych (Dz.U. 2013 poz. 492, www.isap.sejm.gov.pl).
Dane techniczne koszulek termokurczliwych i złączek instalacyjnych zgodne z kartami katalogowymi producentów komponentów elektroinstalacyjnych.
