Przewiercony kabel w ścianie? Sprawdź, jak go naprawić bezpiecznie
Wiertło wchodzi w ścianę, sypie się pył, nagle krótki trzask i w pokoju gaśnie światło. Serce podchodzi do gardła, w głowie jedna myśl: przewierciłem kabel. Zanim chwycisz za taśmę izolacyjną, przeczytaj, co naprawdę dzieje się pod tynkiem i dlaczego połowiczne rozwiązania potrafią zemścić się po pół roku. Poniżej konkretny plan: od bezpiecznego otwarcia ściany, przez dobór złączki, aż po pomiary, które potwierdzą, że instalacja znów jest w pełni sprawna.
- Bezpieczeństwo i przygotowanie miejsca uszkodzenia
- Rozpoznanie rodzaju uszkodzenia kabla pod tynkiem
- Sprawdzone metody łączenia przerwanego przewodu
- Pomiary kontrolne po naprawie kabla w ścianie
- Najczęstsze błędy przy naprawie uszkodzonego przewodu
- Praktyczne scenariusze z codziennej pracy
- Checklista po naprawie
Bezpieczeństwo i przygotowanie miejsca uszkodzenia
Każdą naprawę kabla w ścianie poprzedza wyłączenie napięcia w rozdzielni. Bez tego nawet pozornie bezpieczne 230 V potrafi porazić, a prąd o natężeniu powyżej 30 mA przepływający przez ciało może zatrzymać serce. Najpierw wyłącz bezpiecznik odpowiedzialny za obwód, a jeśli rozdzielnia nie jest opisana, odłącz główny wyłącznik prądu i zabezpiecz go przed przypadkowym włączeniem.
Po odcięciu zasilania sprawdź brak napięcia próbnikiem dotykowym lub lepiej miernikiem cyfrowym. Próbnik neonowy bywa zawodny przy małych napięciach resztkowych, dlatego miernik ustawiony na zakres 250 V AC daje pewność. Dotknij obu żył przewodu względem przewodu ochronnego, a gdy wyświetlacz milczy, dopiero wtedy przystąp do pracy.

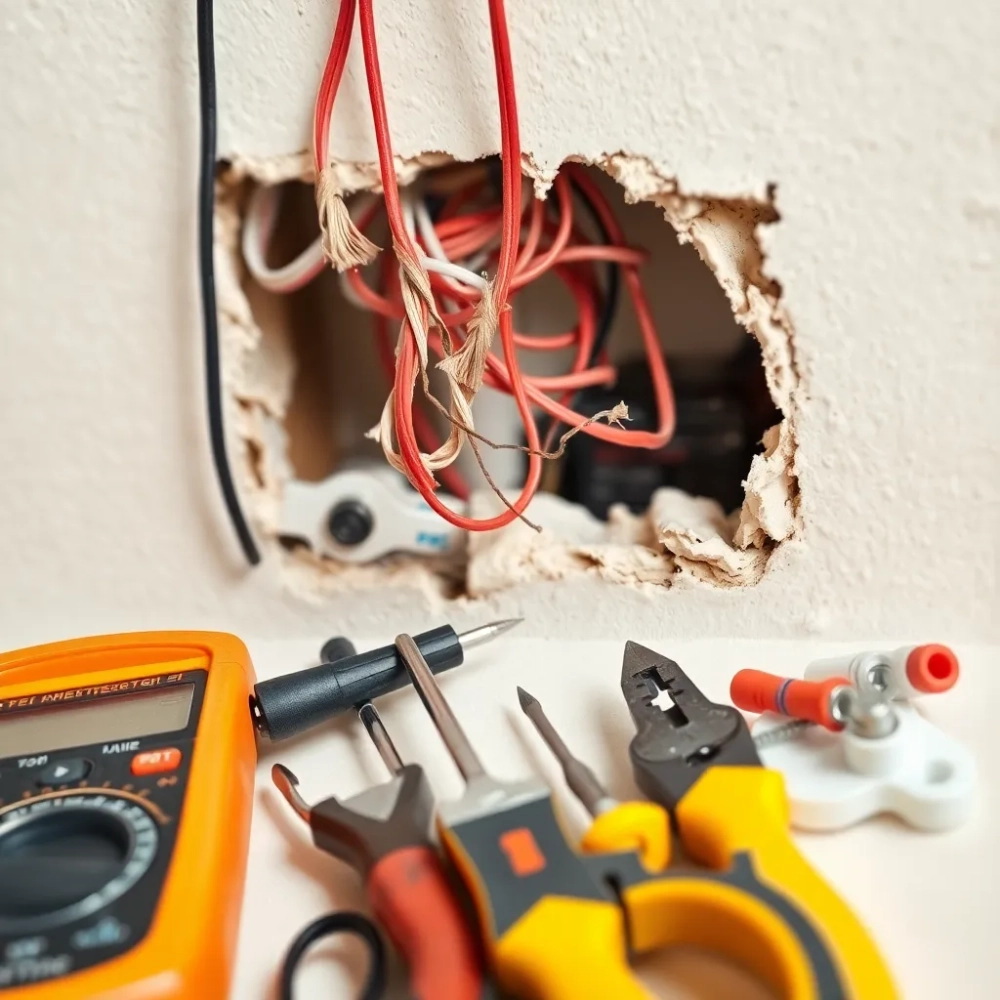

Ścianę kuś miejsca uszkodzenia otwórz ostrożnie, najlepiej młotkiem i przecinakiem, nie szlifierką kątową. Szlifierka potrafi uszkodzić sąsiednie przewody, a pył z tynku podrażnia drogi oddechowe. Wykucie prostokątnego otworu o wymiarach około 15 na 20 cm da ci wygodny dostęp do uszkodzonego odcinka i pozwoli swobodnie manewrować złączką.
Checklista BHP przed naprawą kabla w ścianie:
- Wyłączony bezpiecznik obwodu lub napięcie główne
- Brak napięcia potwierdzony próbnikiem lub miernikiem
- Ręce suche, obuwie na gumowej podeszwie
- Strefa pracy zabezpieczona przed dostępem dzieci
- Pod ręką apteczka i numer pogotowia
Rozpoznanie rodzaju uszkodzenia kabla pod tynkiem
Przed sięgnięciem po złączkę warto dokładnie obejrzeć miejsce przebicia, bo zakres uszkodzenia bywa różny. Czasem wiertło naruszyło jedynie izolację, a czasem przecięło całą żyłę lub przepaliło miedź na wiór. Każdy scenariusz wymaga innego podejścia, innych materiałów i innego czasu pracy.
Najłagodniejsza sytuacja to przetarta izolacja, gdy miedziana żyła pozostaje nienaruszona. W takim przypadku wystarczy oczyścić przewód, nałożyć rurkę termokurczliwą lub taśmę izolacyjną klasy PVC i przykryć ją dodatkową warstwą ochronną. Znacznie poważniejsze jest nacięcie żyły, które obniża jej przekrój i powoduje lokalny wzrost rezystancji. Tam, gdzie drut został przerwany całkowicie, konieczne jest połączenie odcinków.
| Typ uszkodzenia | Objaw | Co oznacza | Czy naprawiać samemu |
|---|---|---|---|
| Przetarta izolacja | Widoczna rysa na powłoce | Żyła nienaruszona, ryzyko zwarcia | Tak, po odłączeniu napięcia |
| Nacięta żyła | Wgłębienie w miedzi | Zmniejszony przekrój, grzanie | Tak, z użyciem złączki |
| Przerwany przewód | Dwa oddzielne końce | Brak ciągłości obwodu | Tak, wymaga łącznika |
| Przebicie wiertłem | Otwór w żyłe, iskrzenie | Zwarcie i brak napięcia | Tak, ostrożnie |
Ocena uszkodzenia decyduje o tym, czy sięgnąć po szybkozłączkę WAGO, mufę zaprasowywaną czy puszkę instalacyjną. Gdy uszkodzenie obejmuje kilka żył jednocześnie albo kabel biegnie w trudno dostępnym miejscu, rozsądniej poprosić o pomoc elektryka z uprawnieniami SEP.
Sprawdzone metody łączenia przerwanego przewodu
Najczęściej wybieraną metodą pozostaje złączka WAGO 2773 w połączeniu z rurką termokurczliwą. Dlaczego? Bo mechanizm sprężynowy złączki dociska drut do mosiężnej szyny z siłą około 20 N, co gwarantuje stabilny kontakt bez konieczności lutowania. Wystarczy ściągnąć izolację na długości 11 mm, wsunąć oba końce do złączki i usłyszeć charakterystyczne kliknięcie.
Rurka termokurczliwa z klejem termoplastycznym obkurcza się pod wpływem ciepła, szczelnie otulając miejsce połączenia. Klej wypełnia mikroszczeliny i chroni przed wilgocią, która w ścianie potrafi skondensować się z powodu różnicy temperatur. Po nałożeniu rurki wystarczy podgrzać ją suszarką lub zapalniczką, unikając przegrzania, które mogłoby stopnić miedź.
Drugą popularną opcją jest mufa kablowa zaprasowywana, stosowana zwłaszcza przy kablach ogrodowych i instalacjach narażonych na wilgoć. Składa się z tulejki miedzianej, którą zaciska się specjalną praską, oraz koszulki termokurczliwej z żywicą. Prasa hydrauliczna generuje nacisk rzędu kilku ton, dzięki czemu połączenie staje się monolitem odpornym na wibracje i skrajne temperatury.
Trzecia metoda, puszka instalacyjna podtynkowa, sprawdza się, gdy uszkodzenie wymaga rozgałęzienia lub gdy przewód przechodzi w kilka kierunków. Puszka o średnicy 60 mm mieści złączki i pozwala na późniejszy dostęp serwisowy, co bywa wymagane w budynkach wielorodzinnych. W takim przypadku konieczna bywa zgoda zarządcy nieruchomości lub inspektora nadzoru.
Czwarta opcja to złącze hermetyczne IP68, przeznaczone do miejsc narażonych na wodę i pył, takich jak piwnice, garaże podziemne czy odcinki kabla prowadzone w ziemi. Żywica poliuretanowa wypełnia obudowę i twardnieje w ciągu kilku minut, tworząc barierę nieprzeniknioną dla wilgoci. W ścianie mieszkalnej takie rozwiązanie stosuje się rzadko, bo jest droższe i trudniejsze w demontażu.
| Metoda | Kiedy stosować | Czas | Koszt materiałów | Trudność |
|---|---|---|---|---|
| WAGO 2773 + termokurcz | Ściana, kable YDYp 3x2,5 | 20-30 min | 8-15 zł | 2/5 |
| Mufa zaprasowywana | Kable ogrodowe, ziemne | 40-60 min | 25-50 zł | 4/5 |
| Puszka podtynkowa | Rozgałęzienia, duże naprawy | 60-90 min | 20-35 zł | 3/5 |
| Złącze IP68 | Miejsca mokre, piwnice | 30-45 min | 40-70 zł | 4/5 |
Kiedy NIE stosować danej metody:
- WAGO 2773 nie nadaje się do kabli aluminiowych i przewodów o przekroju powyżej 4 mm².
- Mufy zaprasowywanej nie używaj w miejscach, gdzie brak prasy hydraulicznej.
- Puszki podtynkowej unikaj w ścianach nośnych bez wcześniejszej oceny statyka.
- Złącza IP68 nie montuj w suchych ścianach, bo utrudnia późniejszą diagnostykę.
Pomiary kontrolne po naprawie kabla w ścianie
Samo połączenie drutów to dopiero połowa sukcesu. Norma PN-HD 60364-6 wymaga wykonania pomiarów, które potwierdzą bezpieczeństwo instalacji. Pierwszym z nich jest pomiar rezystancji izolacji miernikiem napięcia probierczego 500 V DC. Wartość nie powinna spaść poniżej 0,5 MΩ dla obwodu o napięciu 230 V.
Drugi pomiar dotyczy ciągłości żył ochronnej i neutralnej. Miernik ustawiony na funkcję omomierza powinien wskazać wartość bliską zeru, a przy dłuższych odcinkach rezystancję proporcjonalną do długości i przekroju kabla. Na przykład kabel YDYp 3x2,5 mm² o długości 10 m wykazuje rezystancję rzędu 0,07 Ω. Każde znaczące odchylenie sygnalizuje słaby styk w złączce.
Trzeci, kluczowy dla bezpieczeństwa, to pomiar impedancji pętli zwarcia. Miernik impedancji podłączony między przewód fazowy a ochronny wskaże wartość, która musi być na tyle niska, aby wyłącznik nadprądowy zadziałał w czasie krótszym niż 0,4 s. Dla typowego wyłącznika B16 impedancja pętli nie powinna przekraczać 1,44 Ω.
| Pomiar | Wymagana wartość | Norma | Uwagi |
|---|---|---|---|
| Rezystancja izolacji | ≥ 0,5 MΩ | PN-HD 60364-6 | |
| Ciągłość żył | Bliska 0 Ω | PN-HD 60364-6 | Zależy od długości i przekroju |
| Impedancja pętli zwarcia | ≤ 1,44 Ω (dla B16) | PN-HD 60364-6 | Warunek zadziałania zabezpieczenia |
Po wykonaniu pomiarów warto spisać protokół zawierający datę, użyte przyrządy, wartości zmierzone oraz podpis osoby wykonującej. Dokument taki stanowi dowód dbałości o bezpieczeństwo i bywa wymagany przy odbiorach technicznych oraz ubezpieczeniach nieruchomości.
Najczęstsze błędy przy naprawie uszkodzonego przewodu
Nigdy tego nie rób:
- Lutowanie bez zalewania lut cynowo-ołowiowy w ścianie koroduje po kilku latach, a powstałe tlenki zwiększają rezystancję. Zamiast tego użyj złączki WAGO lub mufy.
- Skręcanie i zawijanie taśmą połączenie skręcane bez mechanicznego docisku poluzuje się pod wpływem cykli termicznych.
- Papier + gips gips nie izoluje elektrycznie, a papier higroskopijny wchłania wilgoć i prowadzi do przebicia.
- Zakrywanie puszki bez klapki każde połączenie musi pozostać dostępne do kontroli, inaczej naprawa będzie niemożliwa bez kucia ściany.
- Mieszanie miedzi z aluminium kontakt tych metali w obecności wilgoci wywołuje korozję elektrochemiczną.
Częstym grzechem jest też naprawa kabla pod napięciem, bo ktoś chce szybko przywrócić zasilanie. Dotknięcie fazy przy braku izolacji oznacza ryzyko porażenia, a łuk elektryczny potrafi stopić narzędzia w ułamku sekundy. Kolejny błąd to użycie złączek skręcanych zamiast sprężynowych te pierwsze wymagają precyzyjnego momentu dokręcenia, a przy późniejszym grzaniu tracą docisk.
Wielu amatorów zapomina o wyrównaniu potencjału, czyli ponownym podłączeniu przewodu ochronnego PE. Bez niego obudowy urządzeń mogą znaleźć się pod napięciem w przypadku kolejnego przebicia. Każde łączenie żyły ochronnej powinno być wykonane z taką samą starannością jak fazowej.
Praktyczne scenariusze z codziennej pracy
Łazienka
Wiercenie w łazience to wyzwanie, bo ściana kryje rury wodne i kable zasilające oświetlenie oraz wentylator. Po wykryciu przebicia wyłącz napięcie, osusz ścianę i sprawdź, czy w pobliżu nie ma rur. W łazienkach obowiązuje strefa 0, 1 i 2 opisana w normie PN-HD 60364-7-701, więc wszelkie złączki powinny pozostawać poza strefą mokrą. Najlepszym wyborem będzie WAGO 2773 ukryte w puszce podtynkowej z klapką.
Kuchnia
W kuchni kable biegną zwykle za zabudową meblową, blisko lodówki, zmywarki i okapu. Po przewierceniu warto skontrolować nie tylko uszkodzony obwód, ale też sąsiednie, bo wiertło mogło naruszyć ich izolację. Jeśli naprawa wymaga kucia, postaraj się zachować prostą linię przewodu, by uniknąć ostrych zagięć obciążających izolację.
Ogród
Kabel ogrodowy ułożony w ziemi na głębokości 60-80 cm wymaga innego podejścia. Po wykopaniu odcinka sprawdź, czy woda nie zbiera się w rowie, bo stała wilgoć wymaga złącza IP68. Mufa zaprasowywana z żywicą sprawdzi się najlepiej, a po zasypaniu warto ułożyć taśmę ostrzegawczą, która w przyszłości uchroni przed kolejnym przewierceniem.
Checklista po naprawie
Siedem kroków zanim włączysz bezpiecznik:
- Sprawdź wizualnie jakość połączenia i izolacji.
- Zmierz rezystancję izolacji miernikiem 500 V DC.
- Potwierdź ciągłość żył ochronnej i neutralnej.
- Wykonaj pomiar impedancji pętli zwarcia.
- Zasłoń złączkę puszką lub warstwą tynku.
- Zapisz wyniki pomiarów wraz z datą.
- Włącz napięcie i obserwuj, czy obwód działa stabilnie przez kilkanaście minut.
Jeśli którykolwiek pomiar odbiega od normy, nie włączaj napięcia, tylko wróć do miejsca połączenia. Czasem wystarczy lepszy docisk złączki, a czasem konieczne jest powtórzenie całej operacji na nowym odcinku kabla.
Źródła i normy
Dane techniczne oraz wymagania dotyczące pomiarów zaczerpnięto z normy PN-HD 60364-6 (Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie) oraz PN-HD 60364-7-701 (Pomieszczenia wyposażone w wannę lub prysznic). Informacje o bezpieczeństwie pracy przy instalacjach elektrycznych opracowano na podstawie rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie BHP przy urządzeniach i instalacjach energetycznych. Szczegóły dotyczące wyłączników nadprądowych i impedancji pętli zwarcia znaleźć można w dokumentacji technicznej producentów zabezpieczeń oraz w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl).
