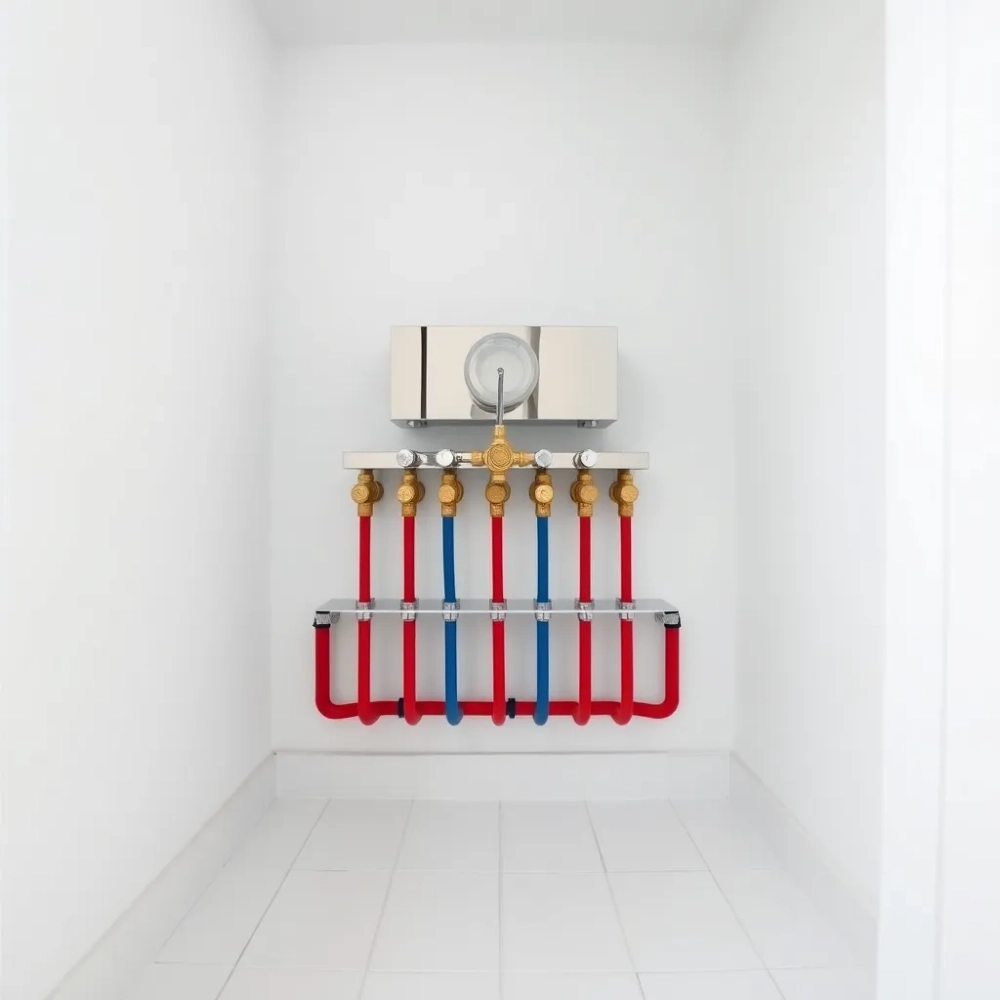

Gdzie umieścić rozdzielacz podłogówki, żeby nie żałować

Najlepsze miejsce na rozdzielacz podłogówki w domu i mieszkaniu

Rozdzielacz powinien trafić tam, gdzie rury mają najkrótszą drogę do pętli grzewczych i gdzie instalator bez trudu dojdzie do zaworów w razie awarii. Najczęściej wybór pada na kotłownię, centralny korytarz, wnękę pod schodami albo dedykowaną szafkę w przedpokoju. Każda z tych lokalizacji ma inne konsekwencje dla kosztów inwestycji i późniejszej eksploatacji, dlatego decyzję najlepiej podjąć jeszcze na etapie projektu instalacji.

• Najlepsze miejsce na rozdzielacz podłogówki w domu i mieszkaniu
• Gdzie nie montować rozdzielacza podłogówki strefy zakazane
• Szafka rozdzielaczowa podtynkowa wymiary i wymagania techniczne
• Błędy montażu rozdzielacza podłogówki, które kosztują fortunę
• Kontrola i serwis rozdzielacza w kolejnych latach

Kotłownia lub wydzielone pomieszczenie gospodarcze pozostaje najpopularniejszym wyborem w domach jednorodzinnych. Źródło ciepła i rozdzielacz pracują wtedy blisko siebie, co skraca odcinek rur zasilających do 2-4 metrów i ogranicza straty ciepła. Wadą bywa znaczna odległość od najdalszych pętli, która przy zbyt długich obiegach wymusza większe przekroje rur albo mocniejszą pompę obiegową.

W mieszkaniach i apartamentach zdecydowanie lepiej sprawdza się szafka rozdzielaczowa podtynkowa w centralnym korytarzu. Rozdzielacz leży wtedy w geometrycznym środku rzutu podłogówki, więc najdłuższa pętla rzadko przekracza 60 metrów. Krótkie obiegi oznaczają mniejsze opory hydrauliczne, łatwiejsze zbalansowanie przepływu i niższe rachunki za pompowanie.

Pod schodami albo we wnęce w przedpokoju rozdzielacz zachowuje dyskrecję, ale wymaga wcześniej przewidzianej przestrzeni. Minimalna głębokość wnęki to 12 centymetrów, a szerokość musi pomieścić rozdzielacz z zapasem na obsługę zaworów. W nowym budynku takie rozwiązanie kosztuje grosze, bo wystarczy uwzględnić je w projekcie architektonicznym.

Wybór lokalizacji wpływa bezpośrednio na trzy rzeczy: komfort cieplny, koszty eksploatacji i dostęp serwisowy. Źle umieszczony rozdzielacz potrafi kosztować nawet kilkanaście tysięcy złotych przy późniejszej przebudowie, zwłaszcza gdy konieczne okazuje się kucie ścian po wylewkach. Dlatego lokalizację warto potraktować jako inwestycję, a nie detal wykończenia.

Najkrótsza droga rur do pętli to nie jedyny parametr. Równie istotny pozostaje dostęp do odpowietrznika, swoboda regulacji przepływomierzy i możliwość odcięcia pojedynczego obiegu bez konieczności odsuwania mebli. Dlatego lokalizację rozdzielacza planuje się równolegle z rozmieszczeniem stałej zabudowy, a nie po fakcie.

Gdzie nie montować rozdzielacza podłogówki strefy zakazane

Ściany zewnętrzne to pierwsza i najczęstsza pomyłka inwestorów. W takim miejscu różnica temperatury między wnętrzem szafki a murem sprzyja kondensacji pary wodnej, która z czasem koroduje zawory i złączki. Kondensacja potrafi też zaciekać na podłogę, niszcząc parkiet albo tworząc czarne wykwity na tynku.

Łazienki i pralnie wyklucza norma PN-EN 1264, która wymaga, by urządzenia regulacyjne instalacji grzewczej nie były narażone na bezpośrednie działanie wilgoci. Stała wilgotność powyżej 70 procent skraca żywotność uszczelek siłowników termicznych, a iskrzące elementy automatyki mogą w takim środowisku działać niestabilnie.

Sypialnie i pokoje dzienne z sofą dokładnie naprzeciwko planowanej szafki oznaczają stały, cichy, ale wyraźnie słyszalny dźwięk siłowników termoelektrycznych podczas otwierania i zamykania. Przy podłogówce pracują one kilkanaście razy na dobę, więc nawet delikatny szum potrafi obniżać komfort snu, zwłaszcza przy lekkich ściankach kartonowo-gipsowych.

Za zabudową stałą, wnękami meblowymi albo za pralką rozdzielacz staje się praktycznie niedostępny. Odkręcenie przepływomierza czy odpowietrzenie instalacji wymaga wtedy demontażu mebli, a w skrajnych przypadkach kucia glazury. Brak dostępu serwisowego prowadzi też do sytuacji, w której drobna usterka pozostaje niezauważona przez wiele sezonów grzewczych.

Bezpośrednio nad grzejnikiem ściennym albo bezpośrednio pod nim temperatura otoczenia rozdzielacza zmienia się tak bardzo, że automatyczna regulacja zaczyna działać opóźniona i niepewna. Termostatyczne siłowniki odczytują wtedy fałszywe warunki i tłumią albo przyspieszają przepływ w niewłaściwym momencie, marnując energię.

W garażu, piwnicy nieogrzewanej ani na klatce schodowej rozdzielacz nie powinien trafiać z prostego powodu: woda w instalacji może zamarznąć przy spadku temperatury poniżej zera, a rozmrażanie uszkodzi zarówno rozdzielacz, jak i całą podłogówkę. Taka lokalizacja ma sens wyłącznie przy instalacji napełnionej bezpiecznym glikolem propylenowym.

Uwaga: zabudowa rozdzielacza drzwiczkami bez otworów wentylacyjnych powoduje skoki temperatury wewnątrz szafki o 5-8°C względem pomieszczenia. Efektem są błędy wskazań siłowników i szybsze starzenie uszczelek.

Szafka rozdzielaczowa podtynkowa wymiary i wymagania techniczne

Szafka podtynkowa to nie ozdoba, a element funkcjonalny instalacji. Jej wymiar zależy przede wszystkim od liczby obiegów, średnicy rozdzielacza i konieczności zmieszczenia zaworów odcinających. Najmniejszy sensowny model zaczyna się od szerokości 35 centymetrów przy 2 obiegach i rośnie mniej więcej o 7 centymetrów na każdy kolejny obieg.

Dobór szafki obrazuje poniższa tabela. Warto zaplanować 20 procent zapasu na przyszłe obiegi, ponieważ dorobienie pętli po wylewkach bywa niemożliwe lub ekstremalnie kosztowne.

Wysokość montażu od 30 do 80 centymetrów od podłogi wynika z ergonomii obsługi. Niżej niż 30 centymetrów utrudnia odczytanie przepływomierzy i odkręcenie zaworów, wyżej niż 80 centymetrów wymusza używanie drabiny przy każdej regulacji. W praktyce optymalny środek szafki wypada mniej więcej na wysokości 50 centymetrów, czyli lekko poniżej linii wzroku dorosłego domownika.

Maksymalna długość pojedynczego obiegu to 80-100 metrów, liczona od rozdzielacza do najdalszego punktu pętli i z powrotem. Przy dłuższych obiegach opory hydrauliczne rosną tak szybko, że standardowa pompa nie jest w stanie zapewnić wymaganego przepływu, a regulacja poszczególnych pętli staje się niestabilna. Norma PN-EN 1264-2 wskazuje przy tym maksymalną różnicę temperatury zasilania i powrotu wynoszącą 5-10 kelwinów.

Rury zasilające prowadzi się w izolacji termicznej o grubości co najmniej 13 milimetrów. Bez izolacji traconą energię cieplną na odcinku od kotła do rozdzielacza potrafi sięgać 8-12 procent całkowitej mocy grzewczej, co przy sezonie grzewczym 200 dni oznacza realnie wyższe rachunki. Izolacja chroni też rury przed uszkodzeniami mechanicznymi w warstwie wylewki.

Najpopularniejsze materiały rur to PE-Xa, PE-RT II oraz rury wielowarstwowe PEX/Al/PEX. Pierwsze dwie cechuje wysoka elastyczność i pamięć kształtu, trzecie łączą zalety tworzywa i aluminium, dając zerową przepuszczalność tlenu. Średnica 16 milimetrów wystarcza przy typowych obiegach mieszkaniowych, 17-20 milimetrów stosuje się w dłuższych pętlach domowych.

Błędy montażu rozdzielacza podłogówki, które kosztują fortunę

Montaż rozdzielacza po tynkowaniu i wylewkach brzmi jak drobna oszczędność czasu, a w praktyce zamienia się w konieczność kucia ścian. Poprowadzenie rur zasilających przez gotowe wykończenie wymaga precyzyjnego trasowania, niszczy tynki i najczęściej wymaga ponownego malowania całej ściany. Koszt samej naprawy potrafi przekroczyć 3000-5000 złotych w mieszkaniu o powierzchni 60 metrów kwadratowych.

Brak szafki rozdzielaczowej, czyli pozostawienie rozdzielacza na widoku w przedpokoju, to druga klasyczna pomyłka. Odsłonięty rozdzielacz zbiera kurz, który szybko zatyka odpowietrzniki i zmniejsza dokładność przepływomierzy. Po kilku sezonach grzewczych regulacja staje się opóźniona, a domownicy zaczynają narzekać na nierównomierne grzanie podłogi.

Za mała szafka to kolejna powtarzająca się wpadka wykonawców. Próba wepchnięcia 8-obiegowego rozdzielacza do szafki na 4 obiegi kończy się wygięciem rur przy wejściu, a w skrajnych przypadkach niemożliwością założenia drzwiczek. W takiej sytuacji jedynym ratunkiem pozostaje wymiana szafki, ponieważ każda pętla pracująca pod mechanicznym napięciem szybciej traci szczelność.

Pomylenie zasilania z powrotem na rozdzielaczu od razu widać po pierwszym uruchomieniu. Podłoga grzeje słabo albo wcale, a temperatura zasilania szybko rośnie, bo pompa nie jest w stanie odebrać ciepła z pętli w złym kierunku. Naprawa wymaga fizycznego przemontowania przyłączy przy każdym obiegu i ponownego zbalansowania, co zajmuje instalatorowi cały dzień roboczy.

Brak dostępu do odpowietrznika to błąd, który ujawnia się dopiero po pierwszym sezonie grzewczym. Powietrze gromadzi się w najwyższych punktach instalacji, a bez sprawnego odpowietrznika wypiera wodę z obiegów i tworzy korki powietrzne. Objaw to zimne fragmenty podłogi w pokojach najdalej od rozdzielacza, a naprawa polega na ręcznym odpowietrzeniu każdej pętli osobno.

Próba ciśnieniowa wykonana zbyt niskim ciśnieniem nie wykryje mikrootworków na złączkach. Norma wymaga badania ciśnieniem 6 barów przez minimum 30 minut, a instalatorzy często poprzestają na 3 barach, bo szybciej kończą pracę. Skutki przecieku pojawiają się czasem dopiero po roku, kiedy wylewka jest już zamknięta i jedyną naprawą pozostaje skucie fragmentu posadzki.

Rada praktyczna: jeszcze przed zalaniem wylewki warto sfotografować każdą pętlę z opisem pokoju, długością obiegu i ustawieniem przepływomierza. Takie zdjęcia ratują sytuację przy każdej późniejszej regulacji.

Kontrola i serwis rozdzielacza w kolejnych latach

Pierwszą czynnością po montażu pozostaje próba ciśnieniowa, wykonywana przed zakryciem rur wylewką. Ciśnienie robocze 6 barów utrzymuje się przez 30 minut, a manometr nie powinien wskazać spadku większego niż 0,2 bara. Po zalaniu wylewki próbę powtarza się przy ciśnieniu 3 barów, aby wychwycić ewentualne uszkodzenia mechaniczne powstałe podczas prac.

Odpowietrzanie instalacji wykonuje się ręcznie po każdym dłuższym postoju, na przykład po zakończeniu sezonu grzewczego lub po remoncie. Kluczem jest powolne otwieranie odpowietrznika przy wyłączonej pompie, aby pęcherzyki powietrza mogły spokojnie wypłynąć. Po odpowietrzeniu sprawdza się ponownie ciśnienie w instalacji i w razie potrzeby uzupełnia wodę.

Regulacja przepływomierzy to coroczna czynność, którą warto zaplanować na początek sezonu grzewczego, najlepiej w październiku. Każdy przepływomierz pokazuje aktualny przepływ w litrach na minutę, a wartość docelową ustala się według długości pętli i mocy grzewczej pomieszczenia. Pojedyncza pętla 60-metrowa powinna otrzymać mniej więcej 2-3 litry na minutę, krótsza pętla 30-metrowa odpowiednio mniej.

Przegląd ogólny obejmuje kontrolę zaworów odcinających, sprawdzenie szczelności połączeń i test pracy siłowników termoelektrycznych. Siłowniki otwierają się i zamykają pod napięciem 230 V albo 24 V, a każdy cykl powinien trwać od 2 do 4 minut. Po pięciu, sześciu latach pracy uszczelki w siłownikach twardnieją i warto wymienić je profilaktycznie, zanim całkowicie stracą szczelność.

Przy wyborze lokalizacji rozdzielacza kluczowe okazują się trzy kryteria: odległość od pętli grzewczych, dostęp serwisowy i ochrona przed wilgocią. Praktyka pokazuje, że decyzja podjęta na etapie projektu instalacji oszczędza później wiele godzin pracy i kilka tysięcy złotych. Warto potraktować rozdzielacz jako inwestycję na lata, bo to właśnie od jego lokalizacji zależy codzienny komfort cieplny i koszty eksploatacji całego domu.

Źródła: norma PN-EN 1264 (Ogrzewanie podłogowe Budowa i parametry), norma PN-EN 1264-2 (Wymiarowanie i obliczenia cieplne), dokumentacja techniczna producentów systemów rurowych PE-Xa i PE-RT II, wytyczne ITB dotyczące instalacji wodno-grzewczych w budynkach mieszkalnych.
